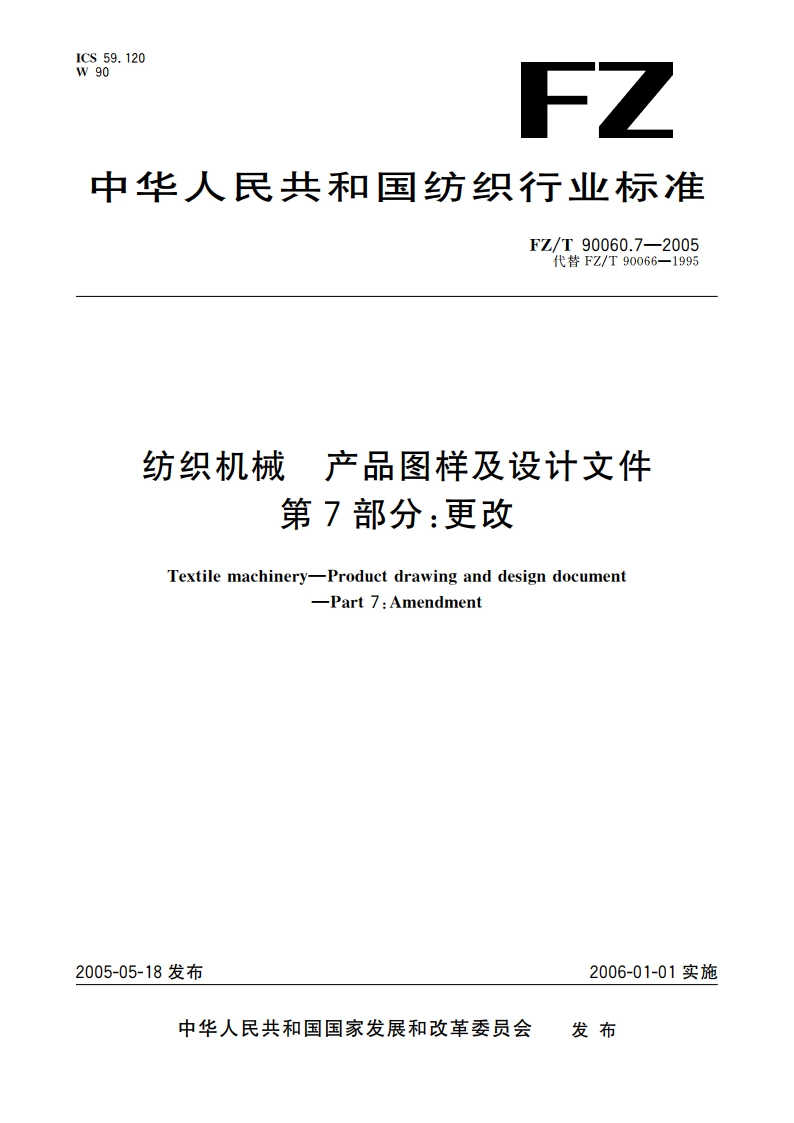

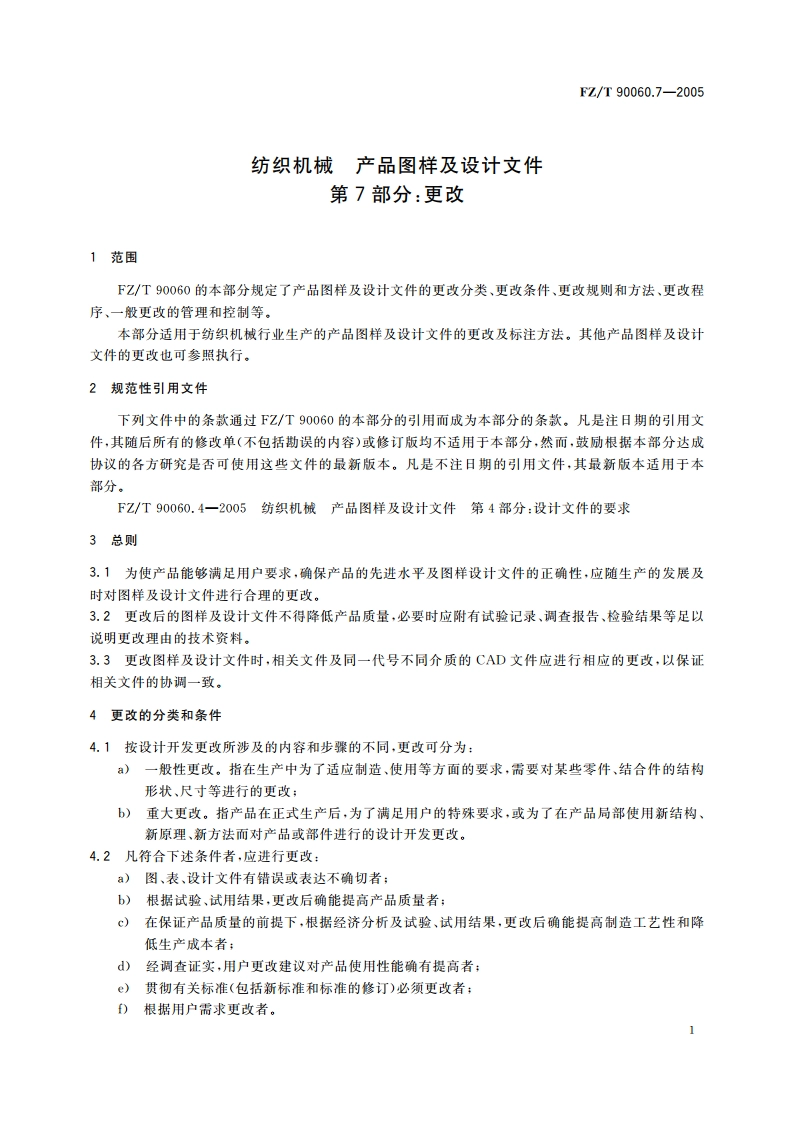

纺织机械 产品图样及设计文件 第7部分更改 FZT 90060.7-2005.pdf

F7/T90060.7-20055更改的标记5.1产品图样及设计文件的一般性更改5.1.1在进行一般性更改时，需更改的零件、结合件的代号的处理，一般应按以下五种情况分别进行。5.1.1,1凡属更改后，仍能与原件互换应用时，则该零部件的代号不变，应在图样的更改记录栏内作更改记录。5.1.1,2凡经更改后，以新的一件代替旧的一件使用，并体现出在原有基础上的改进，并且旧件一般不能代替新件使用时，则该零部件的代号，应在原有代号后加注拉丁字母A、B、C,构成更改后的代号。第一次更改加“A”,第二次更改加“B”,依次选用。但其中“D”、“I”、“L”、“O”、“R”五个字母不能使用，需分左右式别时，其更改字母应加在“L”,“R”之前。示例：F1234-0101A,F1234-0101AL:F1234-0100-1A,F1234-0100-1ALF1234-0100A,F1234-0100AL:F1234-0100AMX,F1234-0100ALMX:F1234-D0100AY,F1234-D0100ALY:F1234-D0000AU,5.1.1.3带有尼注代号的设计文件及图表需修改而重新编绘时，更改字母一律加注在尾注代号后，并加括号以与尾注代号相区别。示例：F1234-0100MX(A):F1234-BH(A):F1234-D0000U(A);F1234-D0000H(A):F1234-D0100Y(A)F1234-DSM(A)。5.1.1.4图样采用分图号时，更改字母一律加注在该分图号后。示例：F123-D0000U/20A。5.1.1.5凡更改的性质属于结构型式等比较大的变更时，则该零部件应另编新代号。5.1.2更改后，而不需要另绘新图时，应采用如下所示的带更改标记的方法。5.1.2.1在底图上（如图1）须将更改部位用擦刮方法除去，然后填注更改后的内容（如图2），并在更改栏内（图3）进行登记。若同一个标记有若干处（如三处）更改时，可写成回.301530c342095图1图22FZ/T90060.7-2005clc3见设计更改通知单号XXXXXX一XX一XXb见设计更改通知单号X一XX一XX见设计更改通知单号XXXX一XX一XX标记更改内容或依据更改人日期图35.1.2.2在复制图上可用细实线将原尺寸或图形划掉，然后填注更改的内容，在更改部位旁签署改图人姓名及改图日期（如图4）。30(笼名及日期)15图45.1.3凡属代号后加A、BC等字母或另编新代号的件号一般应另绘新图和重新编制新表。5.1.4某零部件被其他产品借用时，该零部件的更改必须考虑对借用产品的互换性有无影响。倘有影响则该零部件更改后应按更改规则改变代号，并另绘新图，原有图样必须保留。5.1.5为便于用户维修管理，图样的更改一般应分阶段进行。但图样错误及不明确者应立即改图。5.2产品图样和设计文件的重大更改重大更改按产品设计开发的规定进行。6更改程序6.1一般更改的更改程序6.1.1设计人员按规定的程序填写“设计更改通知单”，设计更改通知单的格式参见附录A。6.1.2“设计更改通知单”应经有关部门按规定签署和（或）有关领导批准后，方可进行设计更改。签署方法可以是手工签署，也可以通过工程图档管理系统进行授权管理。6.1.3有关部门人员按“设计更改通知单”进行图样和文件的设计更改。6.1.4由负责更改人员更改底图，并填写更改栏或更改信息。6.1.5下述情况的更改可另行处理：)联合设计的图样及文件，由负责保管底图的单位向持有该底图复印件的企业发出更改通知单副本，该企业可根据更改通知单副本进行更改；b)单台（件）和一次性生产的产品的图样及文件，有明显错误而妨碍生产时，允许先更改复印图，事后再及时补办手续：)试制产品的图样及文件，有明显错误而妨碍正常生产时，允许先更改复印图并做好更改记录，待试制产品下场后统一整改。6.1.6“设计更改通知单”的签署人员应评价设计更改对产品组成部分和已交付使用产品所造成的影响。6.2重大更改的更改程序6.2.1必要时，对设计揄入文件（如调研报告）和图样进行设计更改评审，评审的要求按FZ/T96060,4一2005的4.10的规定。6.2.2设计更改申请单（或立项报告）按规定的权限得到批准后，即可进行设计更改。必要时，有关设3
