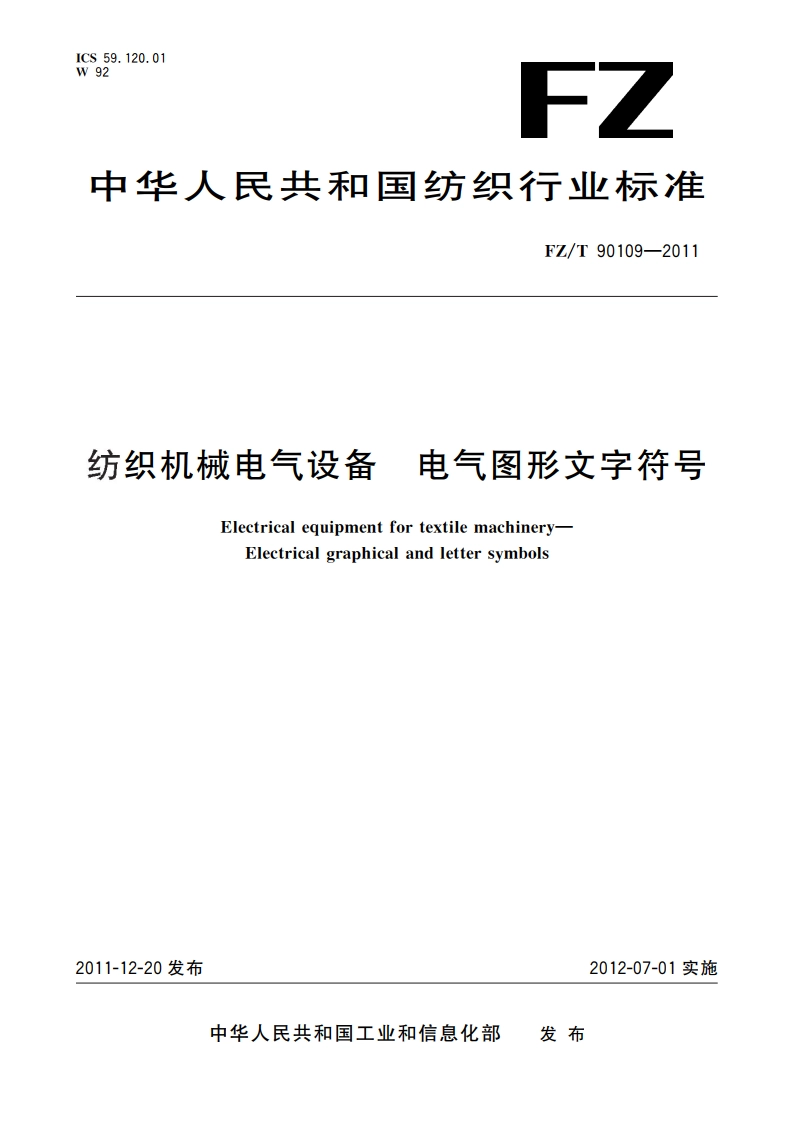

纺织机械电气设备 电气图形文字符号 FZT 90109-2011.pdf

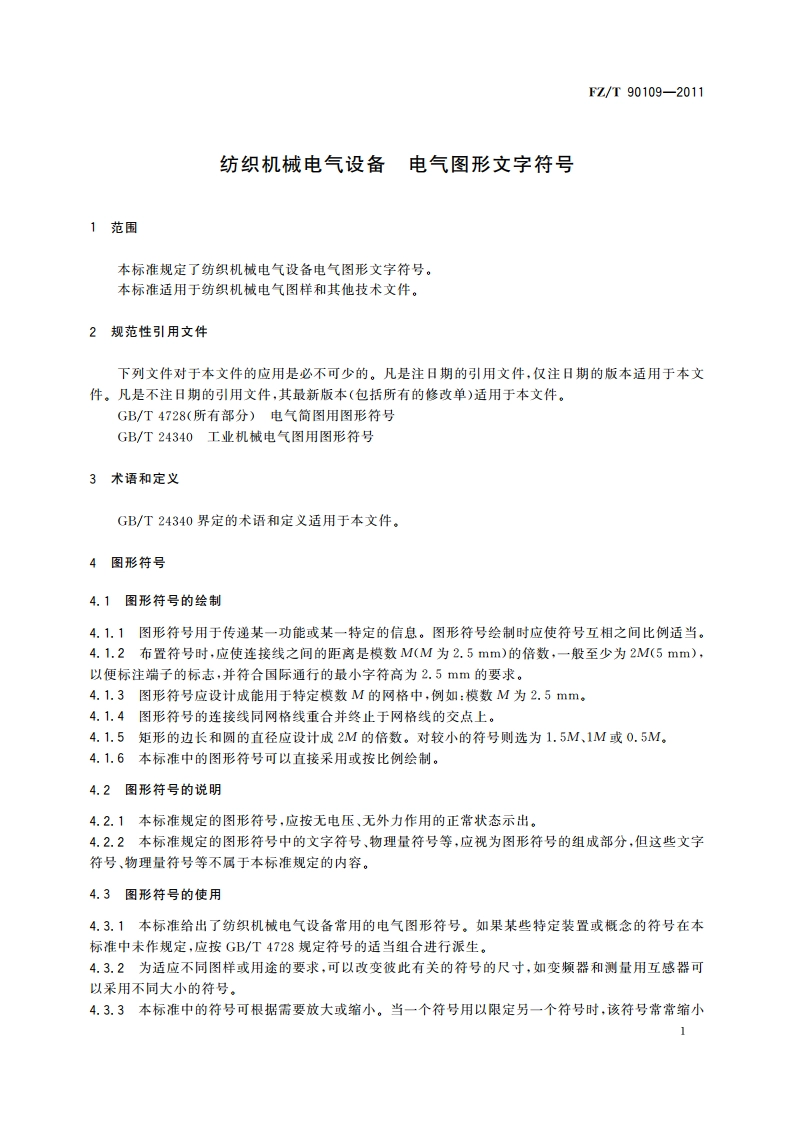

F7/T90109-2011纺织机械电气设备电气图形文字符号1范围本标准规定了纺织机械电气设备电气图形文字符号。本标准适用于纺织机械电气图样和其他技术文件。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4728(所有部分)电气简图用图形符号GB/T24340工业机械电气图用图形符号3术语和定义GB/T24340界定的术语和定义适用于本文件。4图形符号4.1图形符号的绘制4.1.1图形符号用于传递某一功能或某一特定的信息。图形符号绘制时应使符号互相之间比例适当。4.1.2布置符号时，应使连接线之间的距高是模数M(M为2.5mm)的倍数，一般至少为2M(5mm),以便标注端子的标志，并符合国际通行的最小字符高为2.5mm的要求。4.1.3图形符号应设计成能用于特定模数M的网格中，例如：模数M为2.5mm。4.1.4图形符号的连接线同网格线重合并终止于网格线的交点上。4.1.5矩形的边长和圆的直径应设计成2M的倍数。对较小的符号则选为1,5M、1M或0,5M。4.1.6本标准中的图形符号可以直接采用或按比例绘制。4.2图形符号的说明4.2.1本标准规定的图形符号，应按无电压、，无外力作用的正常状态示出。4.2.2本标准规定的图形符号中的文字符号、物理量符号等，应视为图形符号的组成部分，但这些文字符号、物理量符号等不属于本标准规定的内容。4.3图形符号的使用4.3.1本标准给出了纺织机械电气设备常用的电气图形符号。如果某些特定装置或概念的符号在本标准中未作规定，应按GB/T4728规定符号的适当组合进行派生。4.3.2为适应不同图样或用途的要求，可以改变彼此有关的符号的尺寸，如变频器和测量用互感器可以采用不同大小的符号，4.3.3本标准中的符号可根据需要放大或缩小。当一个符号用以限定另一个符号时，该符号常常缩小F7/T90109-2011单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或特征为两个或三个英文单词时，一般采用该两个或三个单词的第一位字母，或采用常用缩咯语或约定俗成的习惯用法构成文字符号。基本文字符号不得超过两位字母，辅助文字符号一般不能超过三位字母。5.3.5因拉丁字母“1”和“0”易同阿拉伯数字“1”和“0”混淆，因此不允许单独做为文字符号使用。5.3.6文字符号的字母采用拉丁字母大写正体字。
