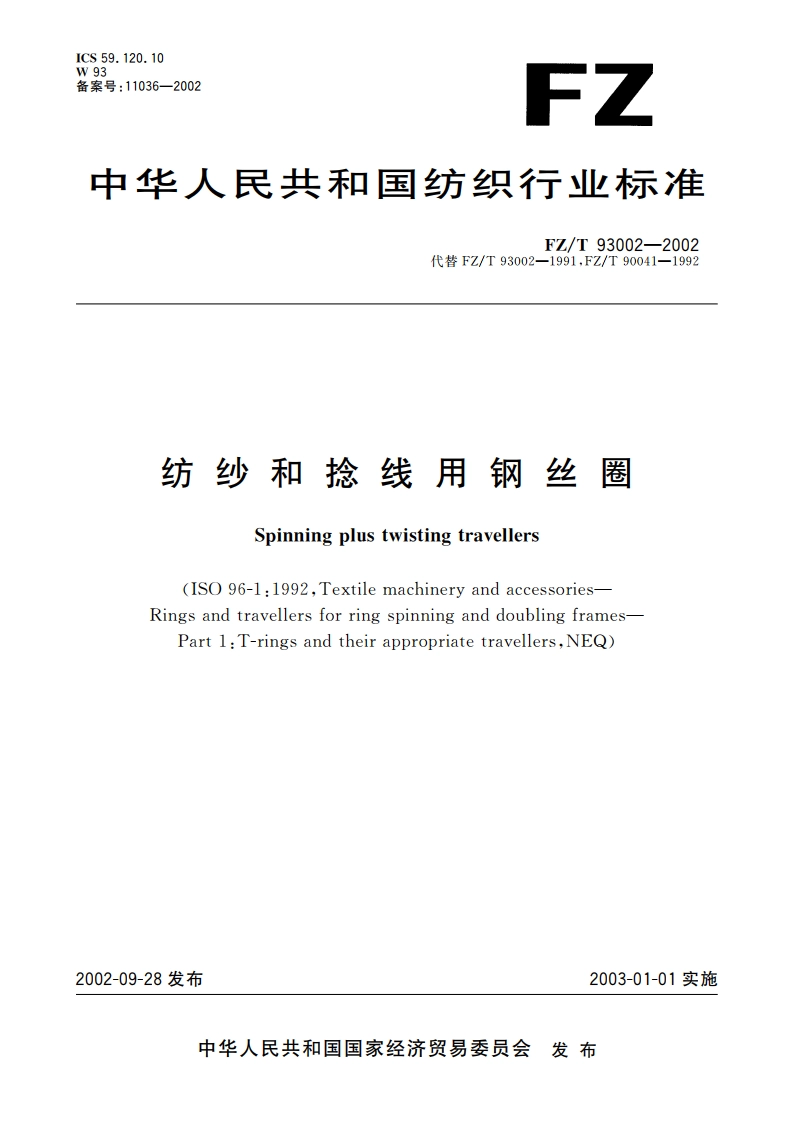

纺纱和捻线用钢丝圈 FZT 93002-2002.pdf

F7/T93002-2002表1（续）钢丝圈截面钢丝图号数系列形状代号1系列2系列”1系列2系列1系列2系列弓形g14.050.031515.053.035516.056.0400D瓦楞形17.060.045018.063.0500p瓦摆形开天窗wt19.067.056020.071.063021.275.0710&瓦楞背扁脚22.480.080023.685.0900选自GB321一1980中R40系列，非国际标准规定值，不推荐使用。3.4钢丝圈的标记方法：由产品名称、配用的钢领类型代号、边宽毫米数、制造厂对钢丝圈圈型的命名、截面形状代号、号数（相对应的英制号数）和标准号顺序组成。示例1：与边宽为3.2mm的T型钢领配用的6903型矩形截面的50号钢丝圈应标记为：钢丝图T3.2-6903f-50(3/0)FZ/T93002示例2：与2型钢领配用的ZB8型弓形截面的28号钢丝圈应标记为：钢丝图Z-ZB-8g-28FZ/T93002示例3：与BC6型钢领配用的BC6型弓形截面的40号钢丝圈应标记为：钢丝图BC63.2-BC6g-40FZ/T930024要求4.11000个同型号钢丝图对于号数值的质量允许偏差应符合表2规定。表2钢丝因质量的允许偏差号数质量的允许偏差/(%)2002.02002.54.2钢丝圈的平面度公差和对称度公差应符合图1规定，其宽度D、高度H和开口C的极限偏差应符合图1、表3规定。0.10三0.05ADH图1钢丝圈的形位公差及基本尺寸2
