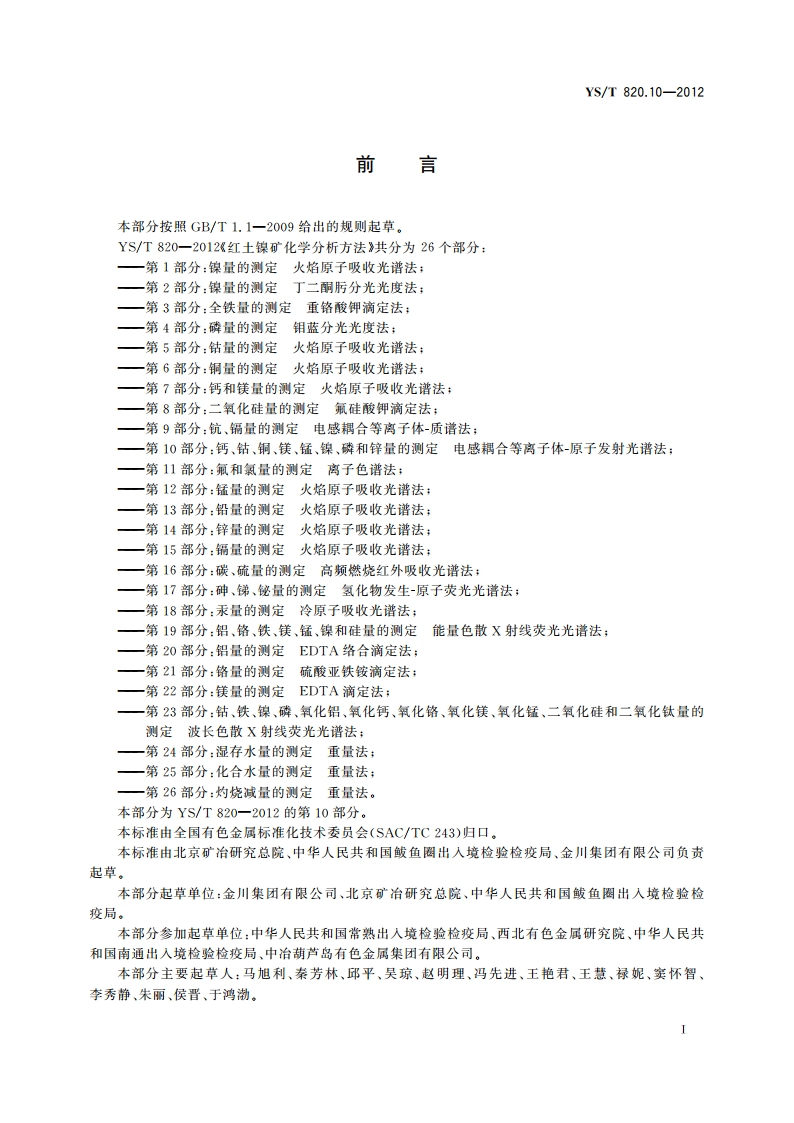

红土镍矿化学分析方法 第10部分：钙、钴、铜、镁、锰、镍、磷和锌量的测定 电感耦合等离子体-原子发射光谱法 YST 820.10-2012.pdf

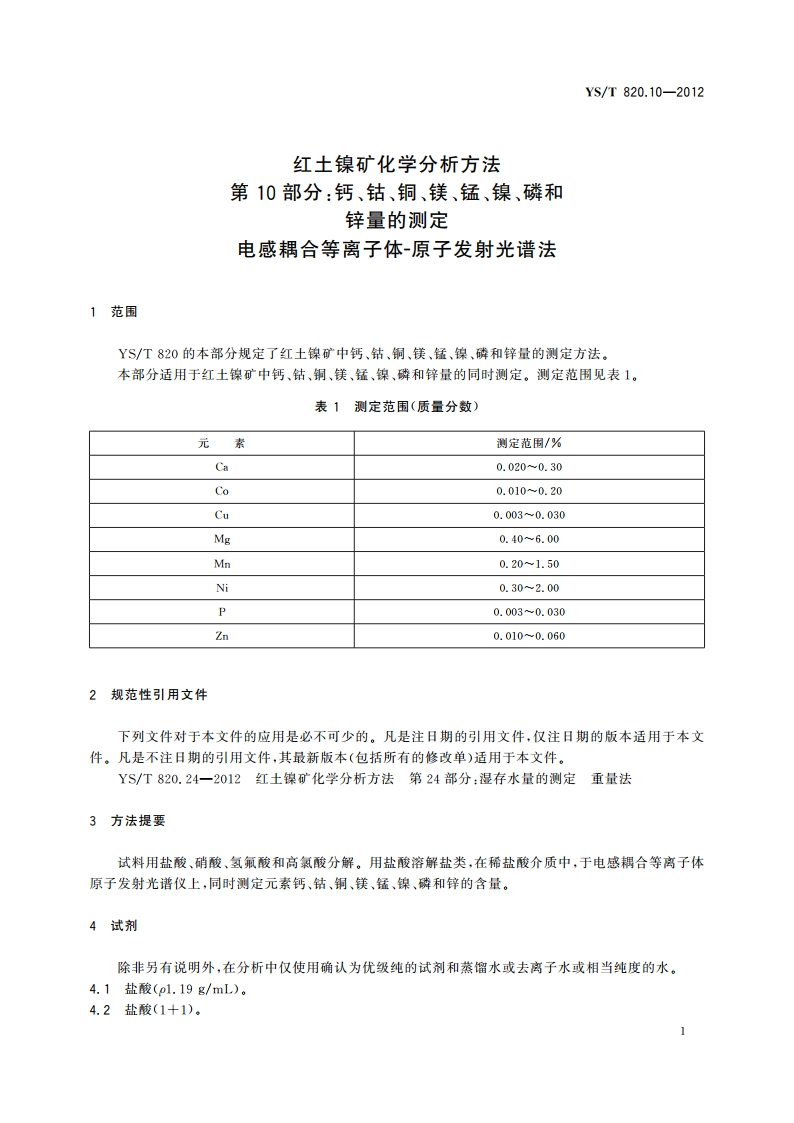

YS/T820.10-20124.3硝酸(pl.42g/mL)。4.4硝酸(1十1)。4.5氢氟酸(pl.15g/mL)。4.6高氯酸(0l.67g/mL)。4.7钙标准贮存溶液：称取1.2486g碳酸钙(0，99.99%，预先于1055干燥并于干燥器中冷却至室温)，置于300mL烧杯中，加20mL水混匀，盖上表皿，小心滴加盐酸(4.2)至碳酸钙溶解，再加30mL盐酸(4.2)，煮沸除去二氧化碳，取下冷却至室温，用水洗涤表皿及杯壁，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含0.5mg钙。4.8结标准贮存溶液：称取1.0000g金属钴(.99.95%)，置于300mL烧杯中，盖上表皿，缓慢加入40mL硝酸(4.4)低温溶解，驱出氨的氧化物，取下冷却至室温，用水洗涤表皿及杯壁，移人1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg结。4.9铜标准贮存溶液：称取0.2000g金属铜(.99.95%)，置于300mL烧杯中，盖上表，缓慢加人40L硝酸(4.4)，低温溶解，邪出氮的氧化物，取下冷却至室温，用水洗涤表皿及杯壁，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含0.2mg铜。4.10镁标准贮存溶液：称取0.8290g氧化镁(o99.99%，预先于800土50灼烧至恒重并于干燥器中冷却至室温)，置于300mL烧杯中，盖上表皿，缓慢加入30mL盐酸(4.2)，低温溶解，取下冷却至室温，用水洗涤表皿及杯壁，移人1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含0.5mg镁。4.11锰标准贮存溶液：称取1.0000g金属锰（99.95%），置于300mL烧杯中，盖上表皿，缓慢加入40mL硝酸(4.4)，低温溶解，驱出氨的氧化物，取下冷却至室温，用水洗涤表皿及杯壁，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg锰。4.12镍标准贮存溶液：称取1.0000g金属镍(：99.95%)，置于300mL烧杯中，盖上表皿，缓慢加入40mL硝酸(4,4)，低温溶解，驱出氨的氧化物，取下冷却至室温，用水洗涤表皿及杯壁，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg葆。4.13磷标准贮存溶液：称取0.4390g磷酸二氢钾（基准试剂），溶于水，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含0.1mg磷。4.14锌标准贮存溶液：称取0.6224g氧化锌(zo99.95%，预先于800土50灼烧至恒重并于干燥器中冷却至室温)，置于300mL烧杯中，用少量水润湿，盖上表皿，缓慢加入30mL盐酸(4.2)，低温溶解，取下冷却至室温，用水洗涤表皿及杯壁，移人1000L容量瓶中，用水稀释至刻度，混匀。此溶液1mL含0.5mg锌。4.15混合标准溶液A:分别移取20.00mL钙标准贮存溶液(4.7)、10.00mL结标准贮存溶液(4.8)、5.00mL铜标准贮存溶液(4.9)、20.00mL镁标准贮存溶液(4,10)、10.00mL锰标准贮存溶液(4.11)、10.00mL镍标准心存溶液(4.12)、10.00mIL磷标准贮存溶液(4.13)、10.00mL锌标准心：存溶液(4.14)置于1000mL容量瓶中，加人10mL盐酸(4.1)，用水稀释至刻度，混匀。此溶液1mL含10g钙、10g钴、10g镁、10g锰、10g镍，5,0g锌、1.0g铜、1.0g磷。4.16混合标准溶液B:移取20.00mL混合标准溶液A(4.15)置于200mL容量瓶中，加入2mL盐酸(4.1),用水稀释至刻度，混匀。此溶液1mL含1.0g钙、1.0g结、1.0g镁、1.0g锰、1.0g镍、0.5g锌、0.1g铜、0.1g醉。4.17空白溶液：在1000mL容量瓶中加少量裘榴水，加入10mL盐酸(4.1)，用水稀择至刻度，混匀。5仪器5.1仪器及分辨率电感搏合等离了体原子发射光普仪，光学分率0.008nm(200nm处)。2
