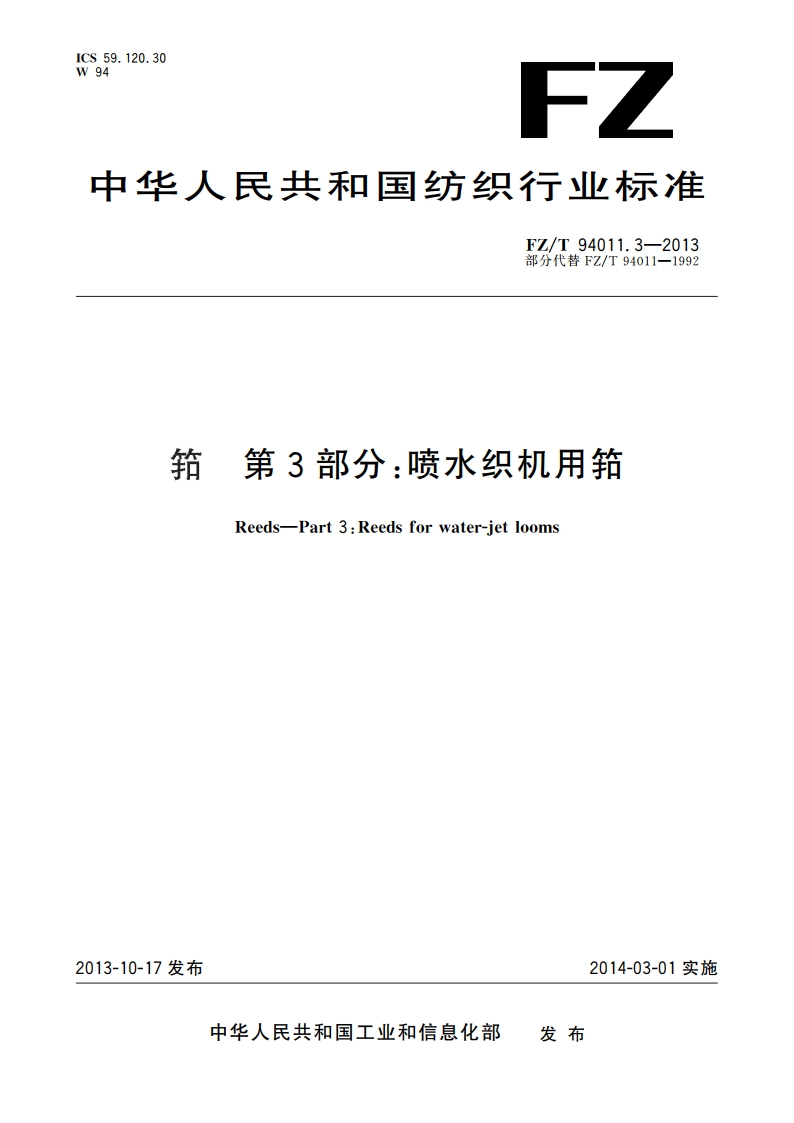

筘 第3部分：喷水织机用筘 FZT 94011.3-2013.pdf

F7/T94011.3-2013筘第3部分：喷水织机用筘1范围下Z/T94011的本部分规定了喷水织机用箱（以下简称“喷水筘”）的术语和定义、分类和标记、要求、试验方法、检验规则和包装、标志、储存。本部分适用于喷水织机用平板梁金属丝扎筘和槽形梁树脂固化金属丝扎筘。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2829周期检险计数抽样程序及表（适用于对过程稳定性的检脸）GB/T4340,1金属材料维氏硬度试验第1部分：试验方法GB/T24348.2一2009纺织机械与附件筘第2部分：平板粱梁金属丝扎筘的尺寸和标记GB/T24348.4一2009纺织机械与附件筘第4部分：树脂固化金属丝扎筘的尺寸和标记GB/T24348.5一2009纺织机械与附件筘第5部分：槽形梁的尺寸和标记GB/T25874.1一2010纺织机械与附件筘齿用钢片第1部分：冷轧钢片GB/T25874.2一2010纺织机械与附件筘齿用钢片第2部分：淬硬钢片3术语和定义下列术语和定义适用于本文件。3.1筘号reed countN10cm有效筘宽内的筘齿数。注1：筘号用筘齿每10厘米表示，注2：改写FZ/T94046一2009，定义3.5.3.2半圆条semicircle wire编扎筘时用以固定筘齿的截面为半圆形的钢条。注：改写FZ/T94046一2009，定义3.8.4分类和标记4.1分类根据筘梁结构，分为平板梁金属丝扎筘型号省咯，见图1)和槽形梁树脂固化金属丝扎筘型号为C,见图1b):根据槽形梁截面形状，分为C1型和C2型。
