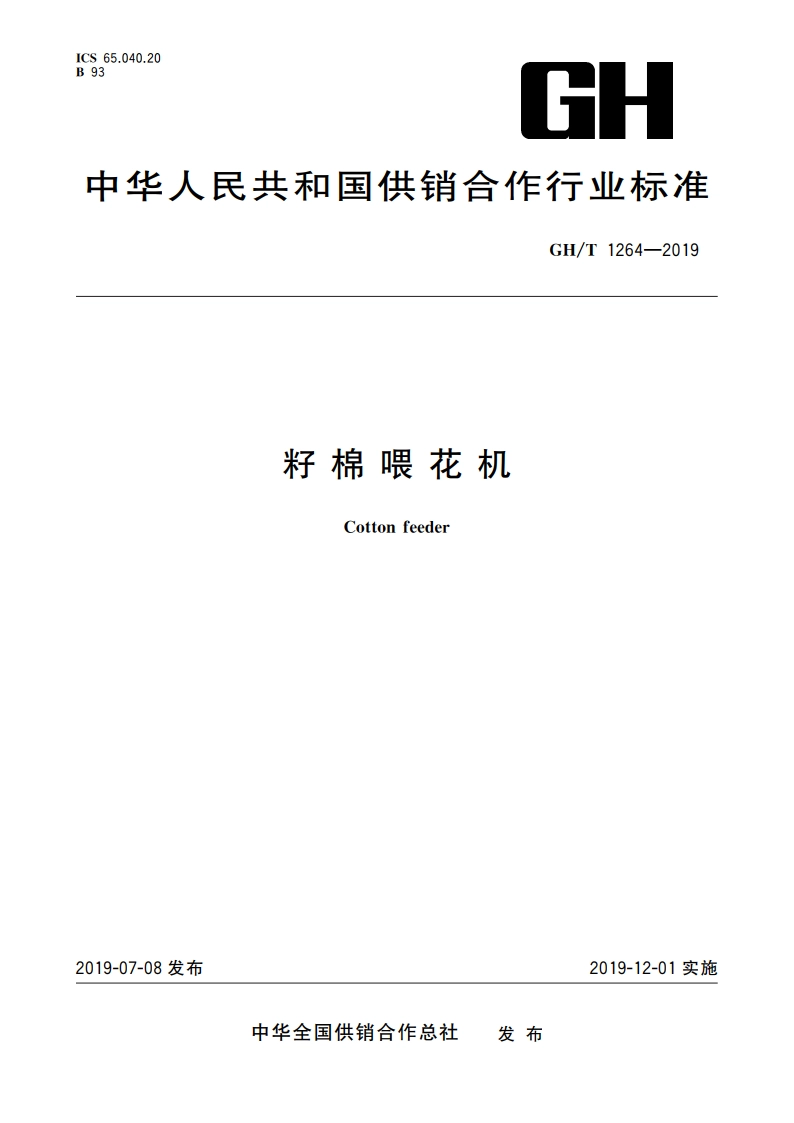

籽棉喂花机 GHT 1264-2019.pdf

GH/T1264-2019籽棉喂花机1范围本标准规定了籽棉限花机的型号、技术要求、试验方法、检验规则及标志、包装、贮存和运输要求。本标准适用于籽棉限花机的设计、制造及质量检测。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T6075.1机械振动在非旋转部件上测量评价机器的振动第1部分：总则GB/T6388运输包装收发货标志GB/T8350输送链、附件和链轮GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验GB18399棉花加工机械安全要求JB/T5123SGI系列双作用单活塞杆液压缸JB/T8574农机具产品型号编制规则3型号型号的编制应符合JB/T8574的规定，结构如下：6MZ改进代号：A、B、C主参数代号：台时处理量(/h)特征代号：籽棉类别代号：链条(WL):多功能(WD)小类分类代号：棉花加工机械一大类分类代号：农副产品加工机械注：改进产品的型号在原型号后依次加注字母“A,B、C表示，示例：生产率为20t/h,第一次改进的多功能籽棉限花机表示为6MWDZ-20A.4技术要求4.1整机性能4.1.1机器应能在一20十40的环境中可靠运行。GH/T1264-20194.1.2吨籽棉的耗电量应不大于4kWh。4.1.3空载噪声应不大于85dB(A)。4.2主要零部件质量4.2.1刺钉辊简应进行动平衡，其平衡精度应不低于GB/T9239.1一2006中规定的G16级。4.2.2刺钉辊筒径向圆跳动公差应不大于2.5mm,端面圆跳动公差应不大于1.0mm。4.23刺钉不应有歪斜现象，表面应光滑圆整。4.2.4刺钉应排列整齐、联接牢固。4.2.5液压缸应符合JB/T5123的规定。4.2.6多功能籽棉喂花机板条外表面应平直、光滑，无凹痕、折皱。4.2.7多功能籽棉喂花机板条上表面的平面度误差应不大于1.5mm。4.2.8多功能籽棉喂花机两板条之间应密封。4.2.9链条式籽棉喂花机输送链条应符合GB/T8350的规定。4.2.10链条式籽棉喂花机链床、钢板框架应牢固、防水。4.3整机装配质量4.31应运行平稳，无碰撞摩擦现象，操纵和调节机构应灵活、可靠。4.3.2各联接件、紧固件不应有松动现象。4.3.3刺钉辊轴承部位连续工作30min,其温升应不大于20。4.3.4刺钉辊轴承处的振动烈度应不大于5.0mm/s。4.3.5籽棉喂花速度应可湖整。4.4安全防护装置4.4.1外露运转部件应有必要的安全防护装置。4.4.2安全防护装置的性能应符合GB18399的要求。4.5外观质量4.5.1整机外表面应光洁、平整、涂漆均匀。4.5.2零件外露加工表面均应做防锈处理。5试验方法5.1试验条件及准备试验场地应宽敞、平整、无杂物，同时应具备安全防火设施。5.2外观检验目测检验。5.3空运转试验5.3.1整机调整后空运转，时间不少于30min。5.3.2空载噪声测定：在籽棉喂花机空载运转正常的情况下，用声级计检测空载噪声。测点设在距样2
