管子无余量下料工艺 CBT 3365-1991.pdf

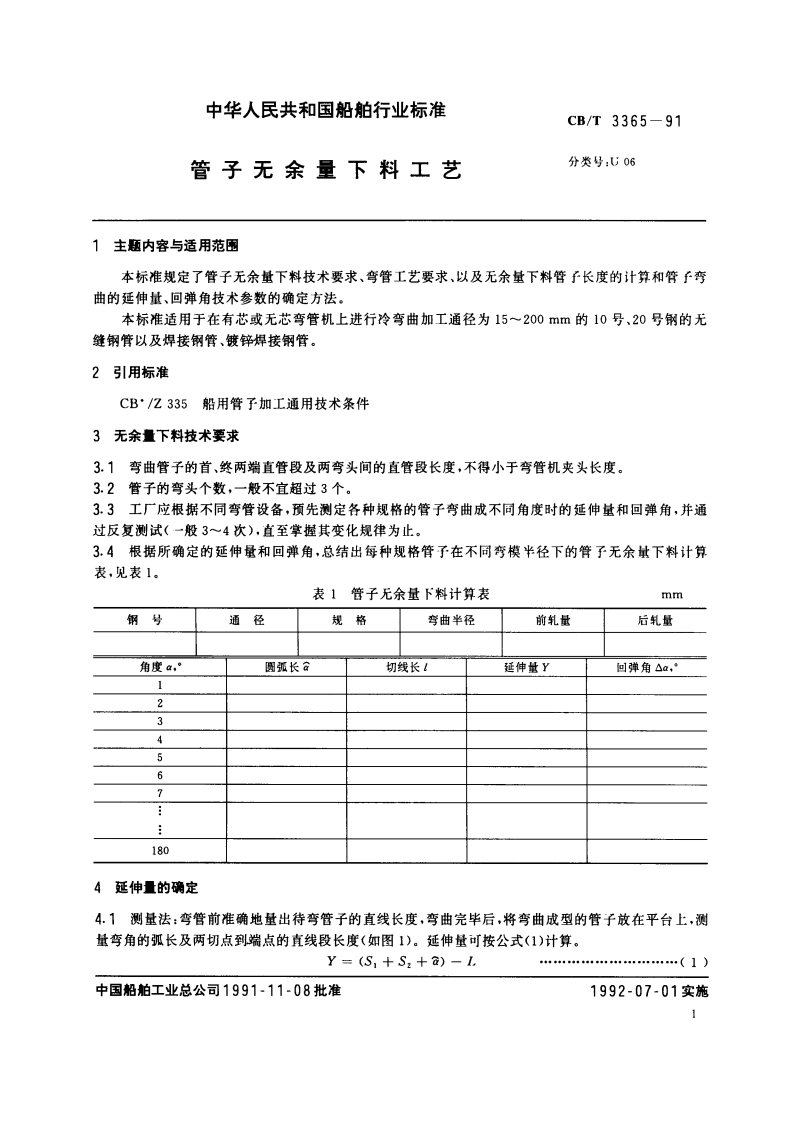

中华人民共和国船舶行业标准CB/T3365-91管子无余量下料工艺分类号：U061主题内容与适用范围本标准规定了管子无余量下料技术要求、弯管工艺要求，以及无余量下料管子长度的计算和管子弯曲的延伸量、回弹角技术参数的确定方法。本标准适用于在有芯或无芯弯管机上进行冷弯曲加工通径为15200mm的10号、20号钢的无缝钢管以及焊接钢管、镀锌焊接钢管。2引用标准CB/亿335船用管子加工通用技术条件3无余量下料技术要求3.1弯曲管子的首、终两端直管段及两弯头间的直管段长度，不得小于弯管机夹头长度。32管子的弯头个数，一般不宜超过3个。3.3工厂应根据不同弯管设备，预先测定各种规格的管子弯曲成不同角度时的延伸量和回弹角，并通过反复测试（一般3一4次），直至掌握其变化规律为止。3.4根据所确定的延伸量和回弹角，总结出每种规格管子在不同弯模半径下的管子无余量下料计算表，见表1。表1管子无余量下料计算表mm钢号通径规格弯曲华径前轧量后轧量角度a,”圆孤长日切线长1延伸址Y回弹角a,2345671804延伸量的确定4.1测量法：弯管前准确地量出待弯管子的直线长度，弯曲完毕后，将弯曲成型的管子放在平台上，测量弯角的弧长及两切点到端点的直线段长度（如图1）。延伸量可按公式(1)计算。Y=(S,+S:+a)-L中国船舶工业总公司1991-11-08批准1992-07-01实施1CB/T3365-914.2.2弯角弧长法：延伸量也可按公式(3)计算。Y=Wxa式中：w一弧长系数，见表3。表3弯角弧长系数表钢号狐长系数，%说朗10341.本表孤长系数适用于任何弯模半径的管子弯曲。20232.焊接钢管，艘锌焊接钢管弧长系数可参照10号钢管选取5回弹角的确定5.1测量法：工)广根据每台弯管设备，总结出不同规格管子弯曲成不同角度的回弹角a。5.2计算法：问弹角可按公式(4)计算。a=KXa式中：K一回弹系数，见表4。表4回弹系数表%管材壁厚：弯模半径Rmm3344-5注：D为管材外径。6管子下料长度计算根据管子零件图（见图2）计算下料的实际总长度。
