硅酸铝质隔热耐火泥浆 YBT 114-1997.pdf

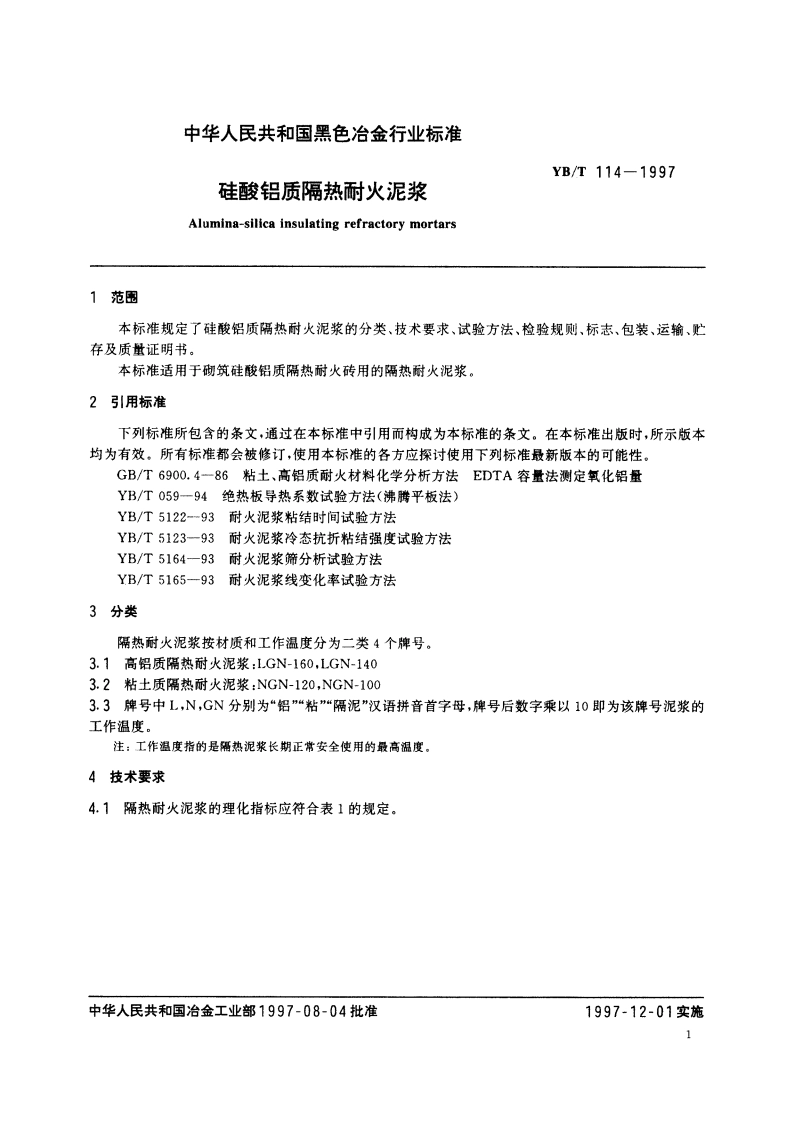

YB/T114-1997表1硅酸铝质隔热耐火泥浆理化指标高铝质粘土质项目LGN-160LGN-140NGN-120NGN-100A120,%不小于806535冷态抗折110干燥后，不小于1.00.5粘结强度1600X3h14003h12003h1000X3hMPa烧后，不小于1.50.51600X3h14003h1200X3h1000X3h烧后线变化率，%封妈粘结时间，s60120粒度0.5mm不大于2%0.074mm不小于60导热系数(W/mK)0.600.550.35(平均温度35010)不大于注：导热系数为参考指标，由供方定期进行检验，并在质量证明书中注明，5试验方法5.1化学分析按GB/T6900.4的规定进行。5.2粘结时间的试验按YB/T5122的规定进行。5.3冷态抗折粘结强度试验按YB/T5123的规定进行。5.4粒度筛分析按YB/T5164的规定进行.5.5线变化率按YB/T5165的规定进行.5.6导热系数按YB/T059的规定进行。检测试样应在500下热处理3h以排除结晶水。6检验规则6.1组批规则同一牌号的产品每50t为一个检验批量，不足50t时，也应作为一个检验批量，6.2取样规则每一检验批量的产品应随机取样4袋（桶），每袋（桶）取样不小于5kg,混合均匀后，用四分法或二分器缩分至5kg作为试样。6.3判定规则6.3.1每个试样的检验结果均须符合表1中相应检验项目的要求。如有一个指标不符合标准指标时，应按6.2款的规定，取双倍数量的试样，对该不合格指标进行复验。注：在检验泥浆冷态抗折粘结强度过程中，如果所用隔热耐火砖断开，而泥浆粘结面未断开，且数据不符合标准规定时，可换用同材质、强度较高的隔热耐火砖重新测定。6.3.2复验结果均符合标准指标时，则判定该批产品为合格品，否则为不合格品。7标志、包装、运输、贮存及质量证明书7.1包装袋（桶）上须标明产品名称、牌号、净重、保存期、生产日期、防潮标志和生产厂名。7.2包装袋（桶）必须防潮。经供需双方协商可改变包装方式。2
