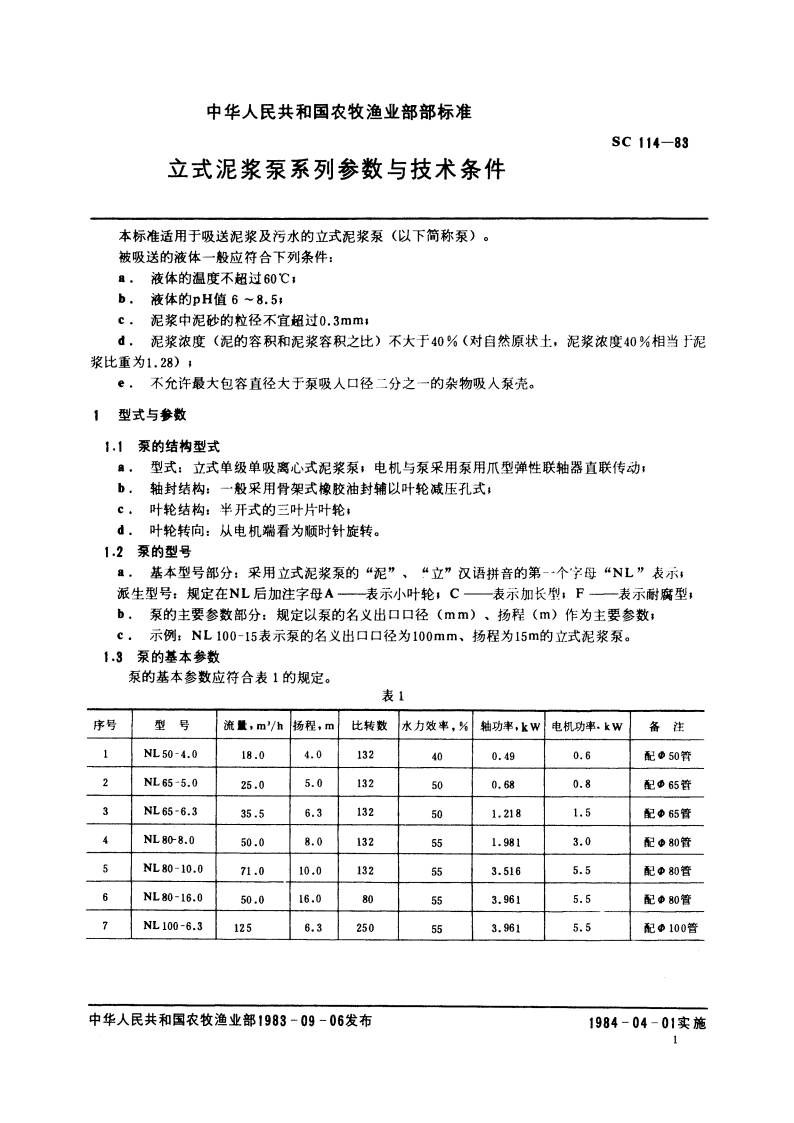

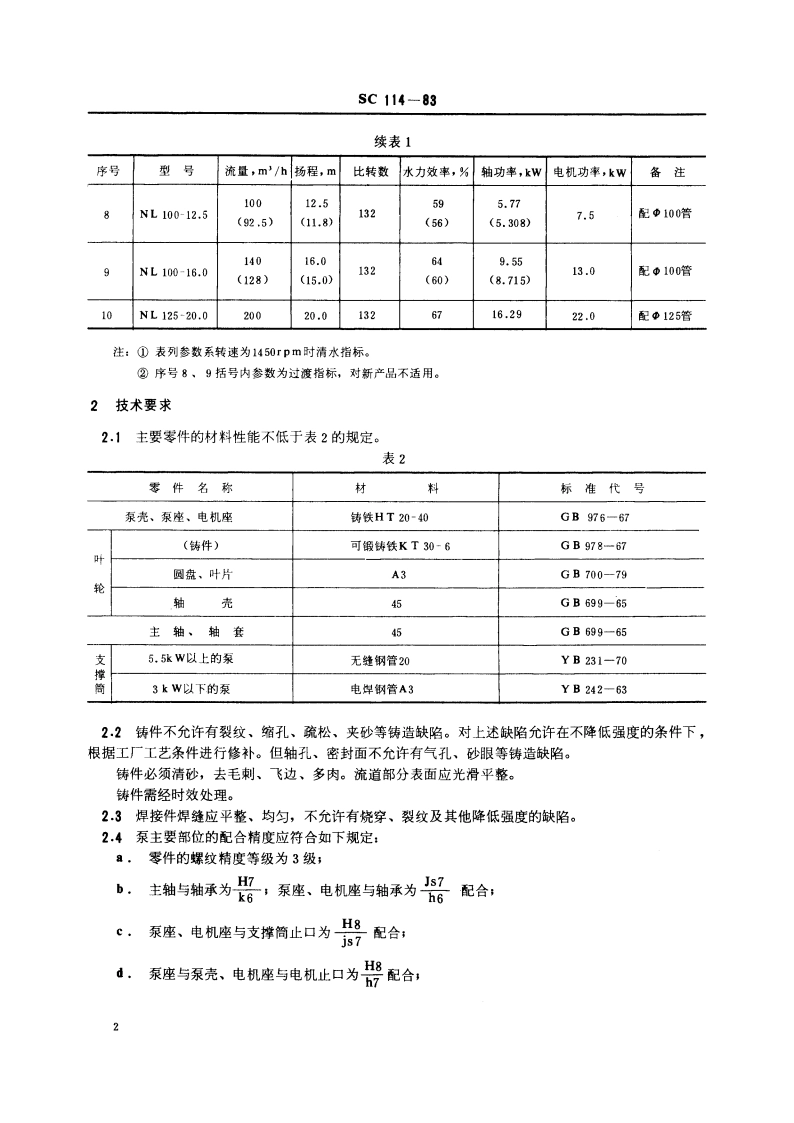

中华人民共和国农牧渔业部部标准SC114-83立式泥浆泵系列参数与技术条件本标准适用于吸送泥浆及污水的立式泥浆泵（以下简称泵）。被吸送的液体一般应符合下列条件：a,液体的温度不超过60，b,液体的pH值68.5：c泥浆中泥砂的粒径不宜超过0.3mm:d,泥浆浓度（泥的容积和泥浆容积之比）不大于40%（对自然原状土，泥浆浓度40%相当于泥浆比重为1.28)，不允许最大包容直径大于泵吸人口径二分之一的杂物吸人泵壳。1型式与参数1,1泵的结构型式,型式：立式单级单吸离心式泥浆泵，电机与泵采用泵用爪型弹性联轴器直联传动：b,轴封结构：一般采用骨架式橡胶油封辅以叶轮减压孔式：c,叶轮结构：半开式的三叶片叶轮d。叶轮转向：从电机端看为顺时针旋转。1.2泵的型号a基本型号部分：采用立式泥浆泵的“泥”、“立”汉语拼音的第-一个字母“NL”表示！派生型号：规定在NL后加注字母A表示小叶轮：C一表示加长型，F一表示耐腐型：b,泵的主要参数部分：规定以泵的名义出口口径(mm)、扬程(m)作为主要参数：c,示例：NL100-15表示泵的名义出口口径为100mm、扬程为15m的立式泥浆泵。1.3泵的基本参数泵的基本参数应符合表1的规定。表1序号型号流量，m/h扬程，m比转数水力效率，%轴功事，kW电机功率.kW备注NL50-4.018.04.0132400.490.6配中50管2NL65-5.025.05.0132500.680.8配065音3NL65-6.335.56.3132501.2181.5配65管4NL80-8.050.08.0132551.9813.0配80符5NL80-10.071.010.0132553.5165.5配80管6NL80-16.050.016.080553.9615.5配中80管7NL100-6.31256.3250553.9615.5配100管中华人民共和国农牧渔业部1983-09-06发布1984-04-01实施SC114-83续表4零件名称基准被测部位形位公差项目精度等级两端止口圆柱圆柱面径向圆跳动8级支撑筒两瑞止口面公共轴线端面垂直度8级外圆面径向圆跳动9级叶轮锥孔轴线叶轮（圆盘）背面端面圆跳动10级该项同轴度公差一般按径向圆跳动检测。2.7泵壳须经水压试验，试验压力不小于泵最大工作压力的1.5倍，持续时间5min,不允许有渗漏现象。2.8叶轮必须作静平衡试验，当叶轮直径小于等于200mm时，其最大外径上的静平衡允差不大于5g,大于200小于等于300mm时，静平衡允差不大于8g。消除不平衡重量时，可在叶轮圆盘背面平滑切去，但切去厚度不允许超过圆盘壁厚的三分之一。2.9外露的普通钢制紧固件应作防锈处理。2.10所有零部件必须经检验合格后方可进行装配。2.11泵装配完毕后，用手转动泵轴应灵活。轴向窜动量不大于0.3mm。叶轮圆盘径向跳动量不大于0.3mm。2.2零件非加工表面及外露加工表面均应涂防锈漆。泵装配后，外观油漆应均匀、平滑、光亮。2.13泵体经试验后，应除净内部积水，作防锈处理。3试验方法和检验规则3,1每台泵必须作空载运转试验，试验方法及要求：以空气为介质，泵处于工作位置运转25min,要求运转平稳，不得有异常响声及振动，下轴承及轴封处温升不得超过20。空载运转试验，按20%的比例任意抽试。若试验发现有不合格产品时，应加倍抽试，仍不合格须全部试验。32泵应按表5规定的比例进行型式试验（不作汽蚀试验）。若试验发现有不合格产品时，应加倍抽试，仍不合格则须全部试验。试验方法及精度应符合JB1040一67离心泵、轴流泵和旋祸泵试验方法和JB1041一67水泵流量的测定方法的规定。表5产品批量，台型式试验，台100以下批量的8%，但不少于2100-200批量的5%，但不少于4200以上批量的3%，但不少于633泵型式试验的性能偏差，在合理运行范围内应符合以下规定：a扬程下差不超过5%：b,轴功率上差不超过10%，且不得超过配套功率；
