硅钡合金化学分析方法红外线吸收法测定硫量 YBT 109.7-1997.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

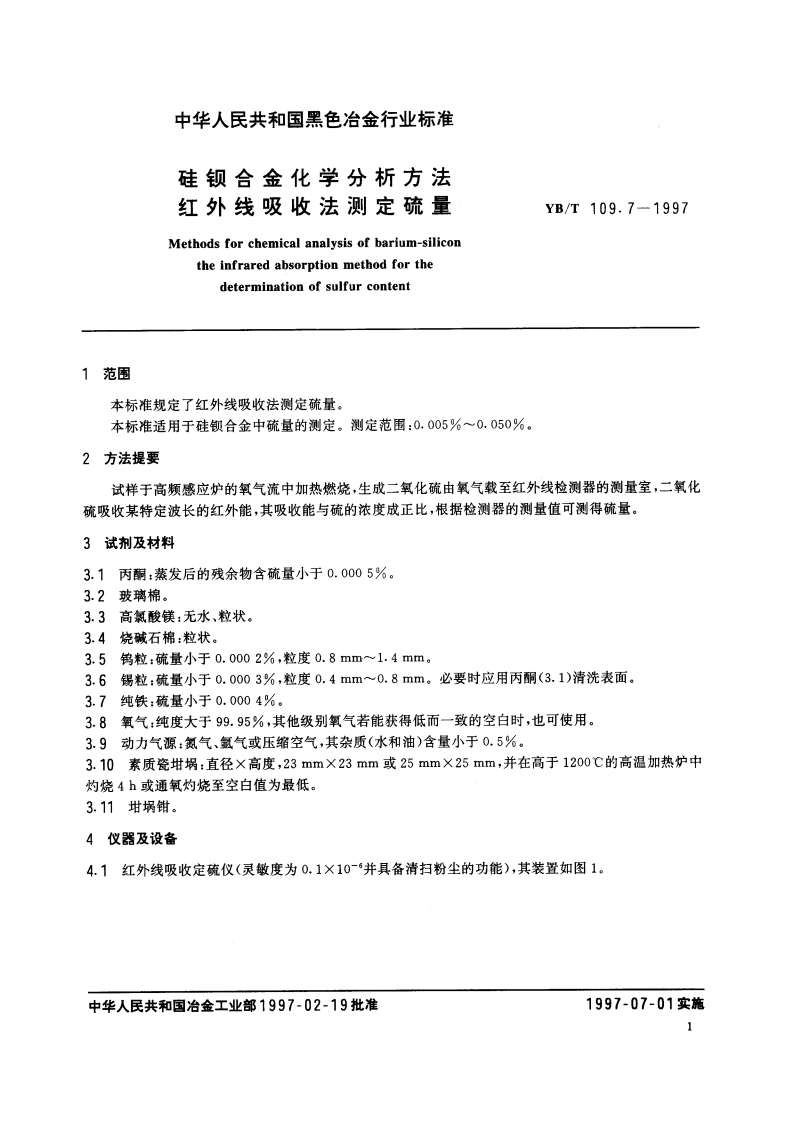

硅钡合金化学分析方法红外线吸收法测定硫量
YBT
109.7-1997
合金
化学分析
方法
红外线
吸收
测定
109.7
1997
YB/T109.7-19976.4校正试验6.4.1根据待测试样的含硫量，选择相应的量程或通道，并选择三个同类型标样（待测试样含硫量应落在所选三个标样含硫量的范围内)依次进行校正，测得结果的波动应在允许误差范围内，以确认系统的线性，否则应调节系统的线性。6.4.2不同量程或通道，应分别测其空白值并校正。当分析条件变化时，应重新测定空白并校正。6.5测定6.5.1按待测试样的含硫量范围，分别选择最佳分析条件。6.5.2将称取的试样(6.1)均匀置于三只预先盛有0.500g锡粒(3.6)垫底，其上有0.200g纯铁(3.7)的坩埚(3.10)内，然后再依次均匀覆盖0.300g纯铁(3.7)和1.500g钨粒(3.5)，开始分析，直至读取分析结果。三份试样之分析结果应在允许差范围内，否则应补充分析，取三份相接近的结果，求其算术平均值报出。6.5.3每次分析后清扫仪器中的粉尘。7允许差实验室之间分析结果的差值应不大于表1所列允许差。表1允许差%硫量允许差0.005-0.0150.0020.0150.0250.0030.025-0.0350.0040.0350.0500.005
