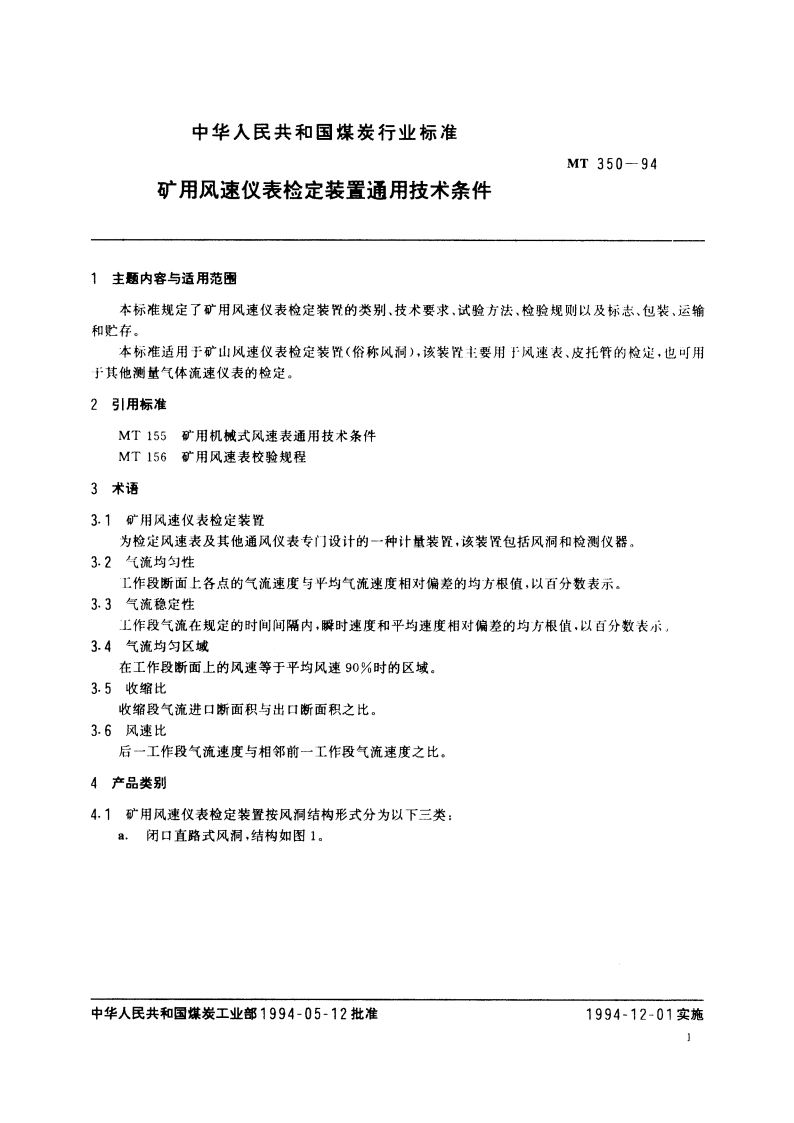

中华人民共和国煤炭行业标准MT350-94矿用风速仪表检定装置通用技术条件1主题内容与适用范围本标准规定了矿用风速仪表检定装骨的类别，技术要求，试验方法，检验规则以及标志、包装、运输和贮存。本标准适用于矿山风速仪表检定装置（俗称风洞），该装置主要用于风速表、皮托管的检定，也可用于其他测址气体流速仪表的检定。2引用标准MT155矿用机械式风速表通用技术条件MT156矿用风速表校验规程3术语3.1矿用风速仪表检定装置为检定风速表及其他通风仪表专门设计的一种计量装置，该装置包括风洞和检测仪器。3.2气流均匀性工作段断面上各点的气流速度与平均气流速度相对偏差的均方根值，以百分数表示。3.3气流稳定性工作段气流在规定的时间间隔内，瞬时速度和平均速度相对偏差的均方根值，以百分数表示，3.4气流均匀区城在工作段断面上的风速等于平均风速90%时的区域。3.5收缩比收缩段气流进口断面积与出口断面积之比。3.6风速比后一工作段气流速度与相邻前一工作段气流速度之比。4产品类别4.1矿用风速仪表检定装置按风洞结构形式分为以下三类：a。闭口直路式风洞，结构如图1。中华人民共和国煤炭工业部1994-05-12批准1994-12-01实施MT350-946.32皮托管测头应迎风正对气流，测头与气流轴向允许最大偏角土3。并将皮托管牢固地安装在专用支架上。6.3.3用软导管将皮托管的全压管、静压管与微差压计的“+”、“一”接头正确连接。6.3.4调整风速计的零位和满度，将探头迎风正对气流。6.4外观检查本标准5.4.1条用目测方法检查，5.4.2条用烟雾法检查。6.5工作段新面测量用卡规、钢板尺连续测量断面尺寸3次，取其平均值。6.6试验风速范围测量66.1闭口式风洞距工作段入口0.30.8D、距风洞内壁大于1/8D的风速均匀区安装风速计或皮托管，分别测量最低风速和最高风速，每间隔1mi测量1次。连续测量3次，求其平均值。6.6.2开式风洞在喷口后0.5D处的自由射流区中心，用风速计测量最低风速；在喷口后1.0D处的自由射流区中心，用皮托管测量最高风速。每间隔1min测1次，连续测量3次，求其平均值。6.63皮托管测量风速时，实际风速值按下式计算：2P=NP000000t(1）P。p=3.483103273.15+i44440444*4044544(2)式中：一工作段风速，m/s:P一实测动压值，Pa:一皮托管系数；p一空气密度，kg/m;P。一风洞试验室大气压力，Pa:t一风洞试验室环境温度，。6.7气流均匀区域和气流均匀性测量6.7.1气流均匀区域测量6.7.1.1闭口式风嗣在工作段入口0.30.8D的任一横断面上，沿水平和铅垂两个方向以5mm的间距布置测点。在0.5、2.0和5.0m/s左右的风速条件下，用风速计逐点测量。探头插入风洞内壁能测出风速时为第1测点。以测量出等于上述风速90%时两对称测点的间距作为直径计算的断面积即为气流均匀区域。67.1.2开式风洞在距喷口出口0.5倍或1.0倍喷口直径的断面上，沿水平和铅垂两个直径方向以5mm的间距布置测点，用风速计测量风速。距喷口出口0.5倍喷口直径的断面上，在0.2,0.3和0.4m/s的风速条件下逐点测量，距喷口出口1.0倍喷口直径的断面上，在0.5,2.0,5.0m/s左右的风速条件下逐点测量，以测量出等于上述风速90%时两对称测点的间距作为直径计算的断面积即为气流均匀区域。6.7.2气流均匀性6.7.2.1工作断面测点的布置采用等面积圆环法布置测点。设圆半径或内切圆半径为R,测点所在圆的半径为，。：与R的比值见表1。4
