矫形用钻类器械 第1部分钻头、丝锥和沉头铣刀 YYT 0958.1-2014.pdf

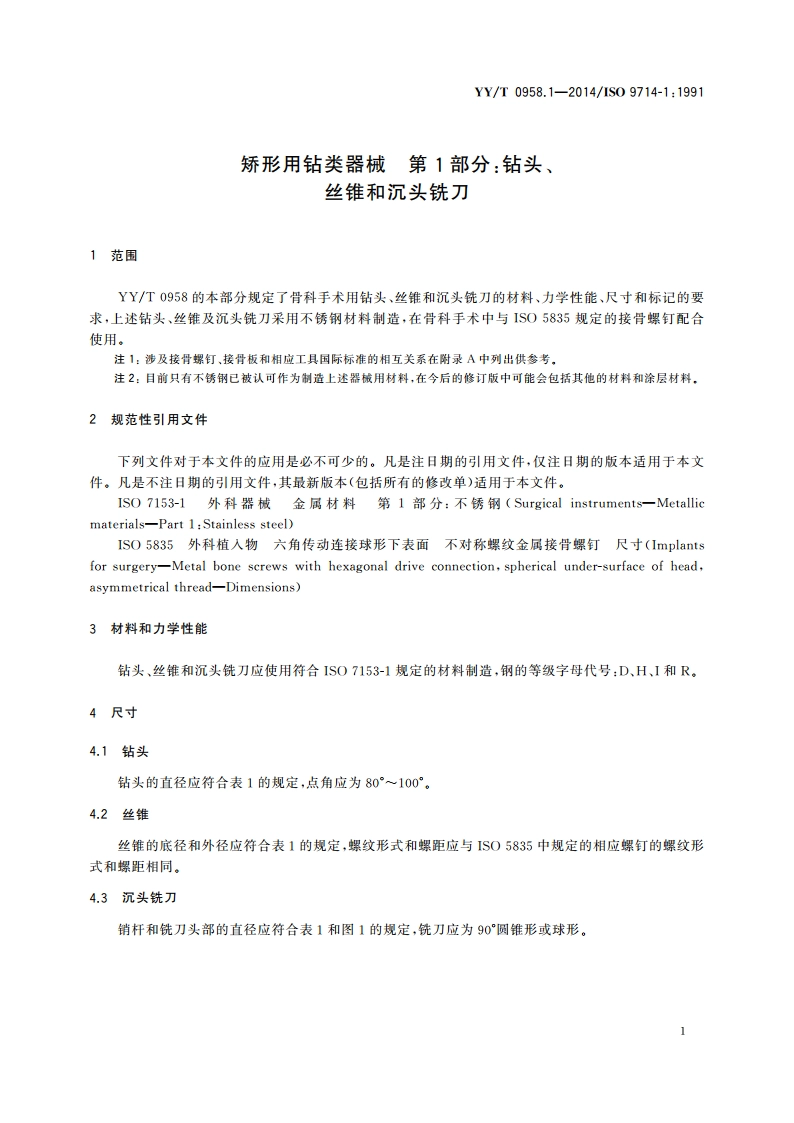

YY/T0958.1-2014/1S09714-1:1991矫形用钻类器械第1部分：钻头、丝锥和沉头铣刀1范围YY/T0958的本部分规定了骨科手术用钻头、丝锥和沉头铣刀的材料、力学性能、尺寸和标记的要求，上述钻头，丝锥及沉头铣刀采用不锈钢材料制造，在骨科手术中与S05835规定的接骨螺钉配合使用。注1：涉及接骨螺钉、接骨板和相应工且国际标准的相互关系在附录A中列出供参考，注2：目前只有不锈钢已被认可作为制造上述器械用材料，在今后的修订版中可能会包括其他的材料和涂层材料.2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO7153-l外科器械金属材料第1部分：不锈钢(Surgical instruments-一Metallicmaterials-Part 1:Stainless steel)ISO5835外科植人物六角传动连接球形下表面不对称螺纹金属接骨螺钉尺寸(Implantsfor surgery-Metal bone serews with hexagonal drive connection,spherical under-surface of head,asymmetrical thread-Dimensions)3材料和力学性能钻头、丝锥和沉头铣刀应使用符合IS07153-1规定的材料制造，钢的等级字母代号：D、H、I和R。4尺寸4.1钻头钻头的直径应符合表1的规定，点角应为80100。4.2丝锥丝锥的底径和外径应符合表1的规定，螺纹形式和螺距应与1S05835中规定的相应螺钉的螺纹形式和螺距相同。4.3沉头铣刀销杆和铣刀头部的直径应符合表1和图1的规定，铣刀应为90圆锥形或球形。1YY/T0958.12014/1S09714-1:19915.2丝锥丝锥上应标明与该丝锥配合使用的1S05835中规定的螺钉的代码和公称尺寸。5.3沉头铣刀沉头铣刀上应标明与该沉头铣刀配合使用的1S05835中规定的螺钉的公称尺寸。
