皮尔格轧辊技术条件 YB 4055-1991.pdf

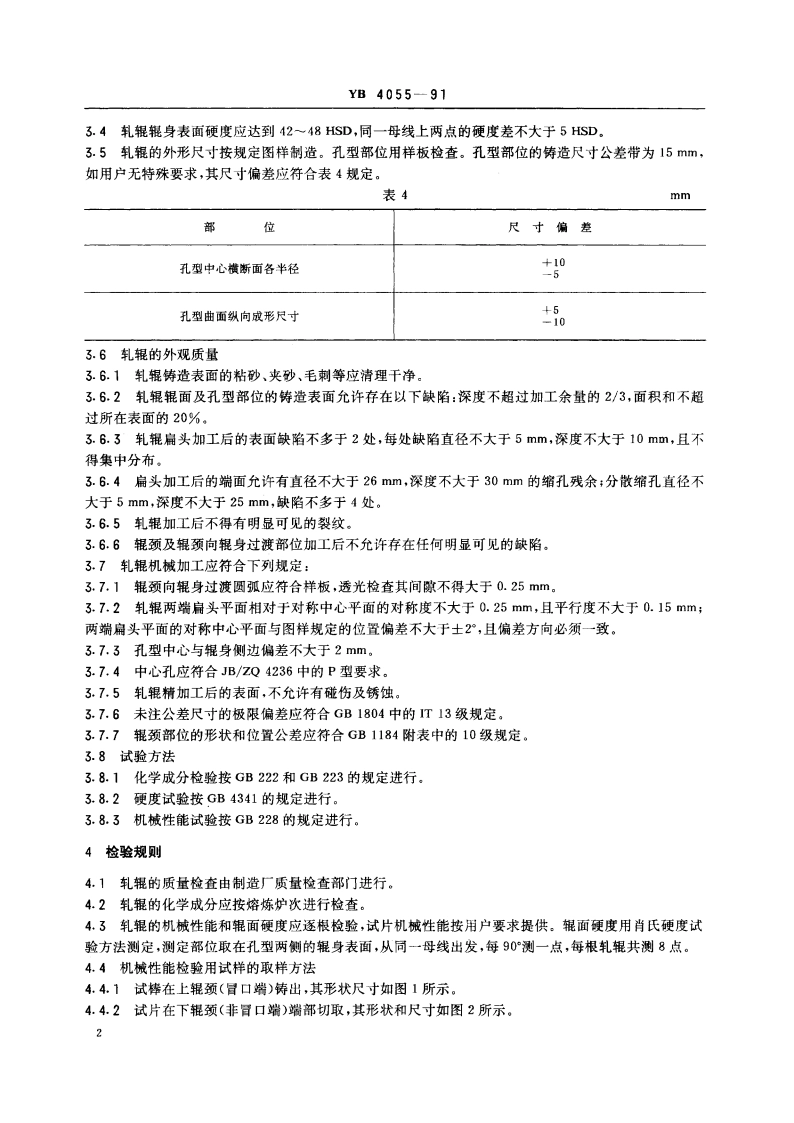

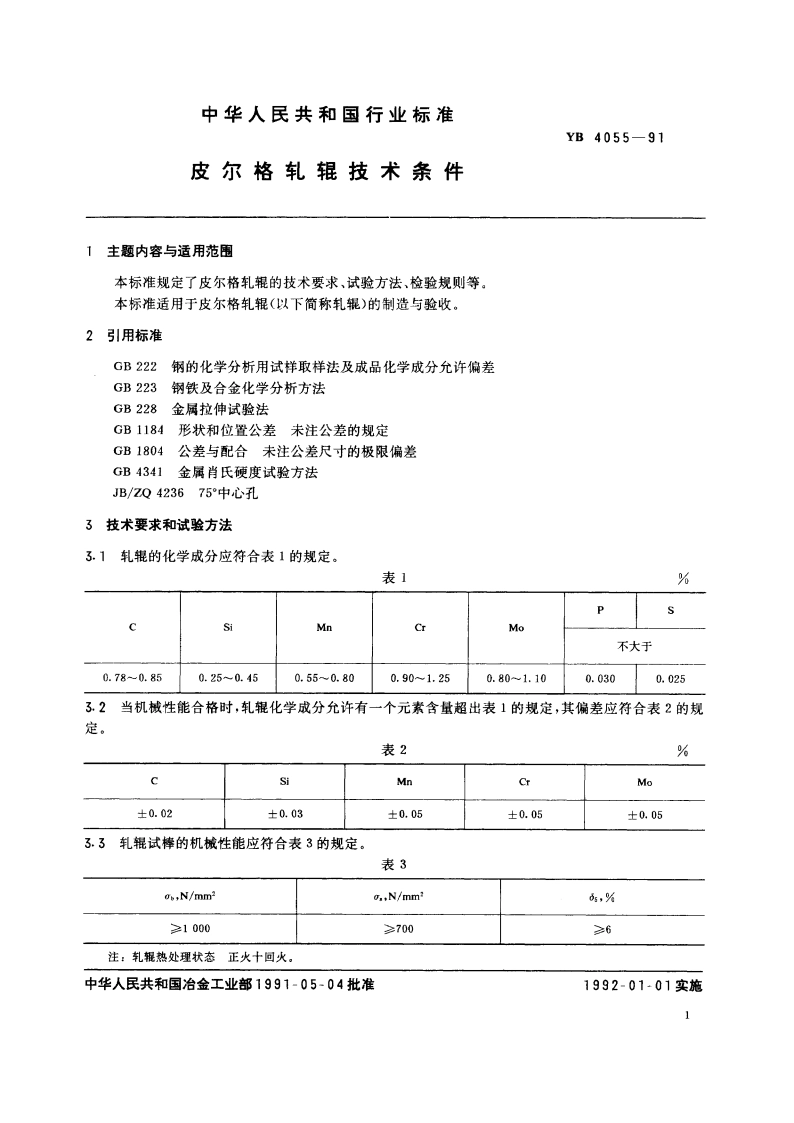

中华人民共和国行业标准YB4055-91皮尔格轧辊技术条件1主题内容与适用范围本标准规定了皮尔格轧辊的技术要求、试验方法、检验规则等。本标准适用于皮尔格轧辊（以下简称轧辊）的制造与验收。2引用标准GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法GB228金属拉伸试验法GB1184形状和位置公差未注公差的规定GB1804公差与配合未注公差尺寸的极限偏差GB4341金属肖氏硬度试验方法JB/Z0423675中心孔3技术要求和试验方法3.1轧辊的化学成分应符合表1的规定。表1%Mn0Mo不大于0.78-0.850.250.450.550.800.901.250.801.100.0300.0253.2当机械性能合格时，轧辊化学成分允许有一个元素含量超出表1的规定，其偏差应符合表2的规定。表2%SiMnCrMo0.020.030.050.050.053.3轧辊试棒的机械性能应符合表3的规定。表3o.,N/mmo.,N/mm,%10007006注：轧辊热处理状态正火十回火。中华人民共和国治金工业部1991-05-04批准1992-01-01实施YB4055-91A-A日口切剂线465图1L30L25试样30图24.5试样要求4.5.1试棒应随同所代表的铸件-一起热处理。4.5.2试样如果有铸造缺陷或机械加工及热处理所造成的缺陷时应作废，另取备用试样。46轧辊孔型应逐根检验。5包装、标志和证明书5.1轧辊入库前，辊颈须涂防锈脂，并包扎严密。5.2轧辊孔型部位铸出制造年号、序号和制造厂标记.轧辊经检验后，在扁头端面打出出厂年号、月号、序号和制造厂标记。5.3轧辊出厂时应有产品质量证明书、证明书上注明：a。供方名称；b.需方名称：c.合同号：d.钢号；e,产品规格：玉.熔炼炉号，热处理炉号，化学成分和机械性能。5.4轧辊出厂时附使用信息反馈卡片一份。
