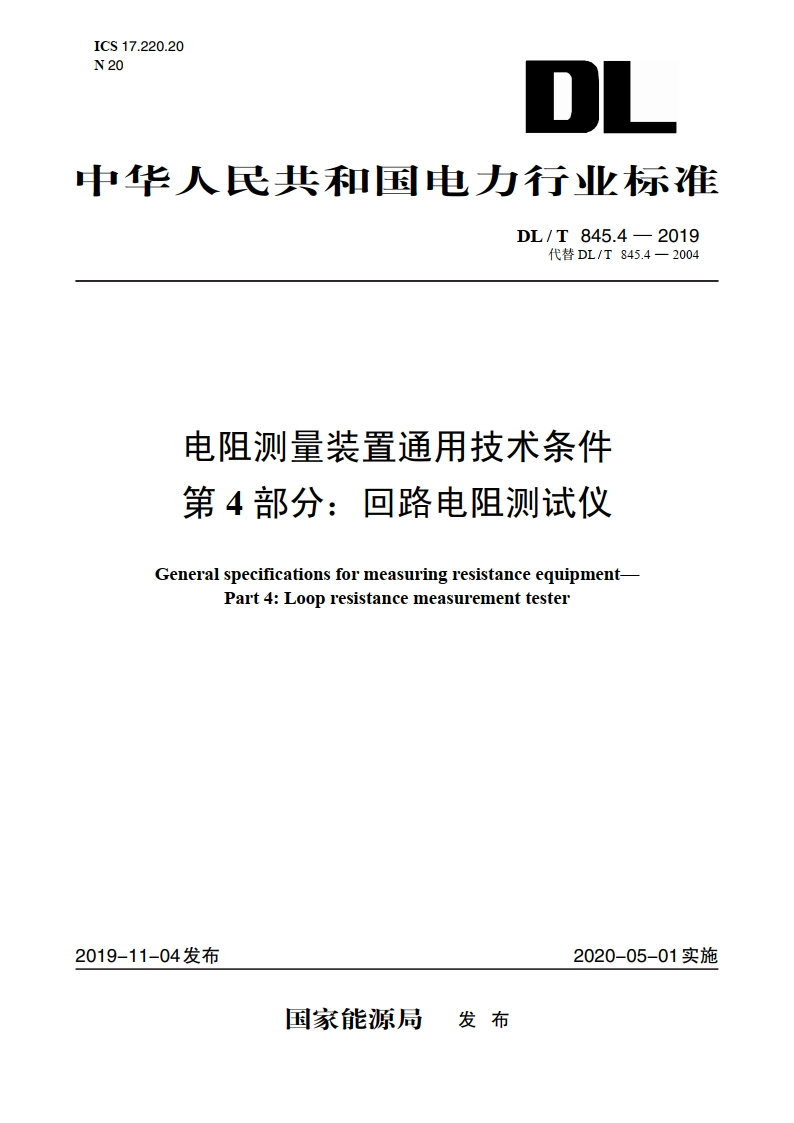

电阻测量装置通用技术条件 第4 部分：回路电阻测试仪 DLT 845.4-2019.pdf

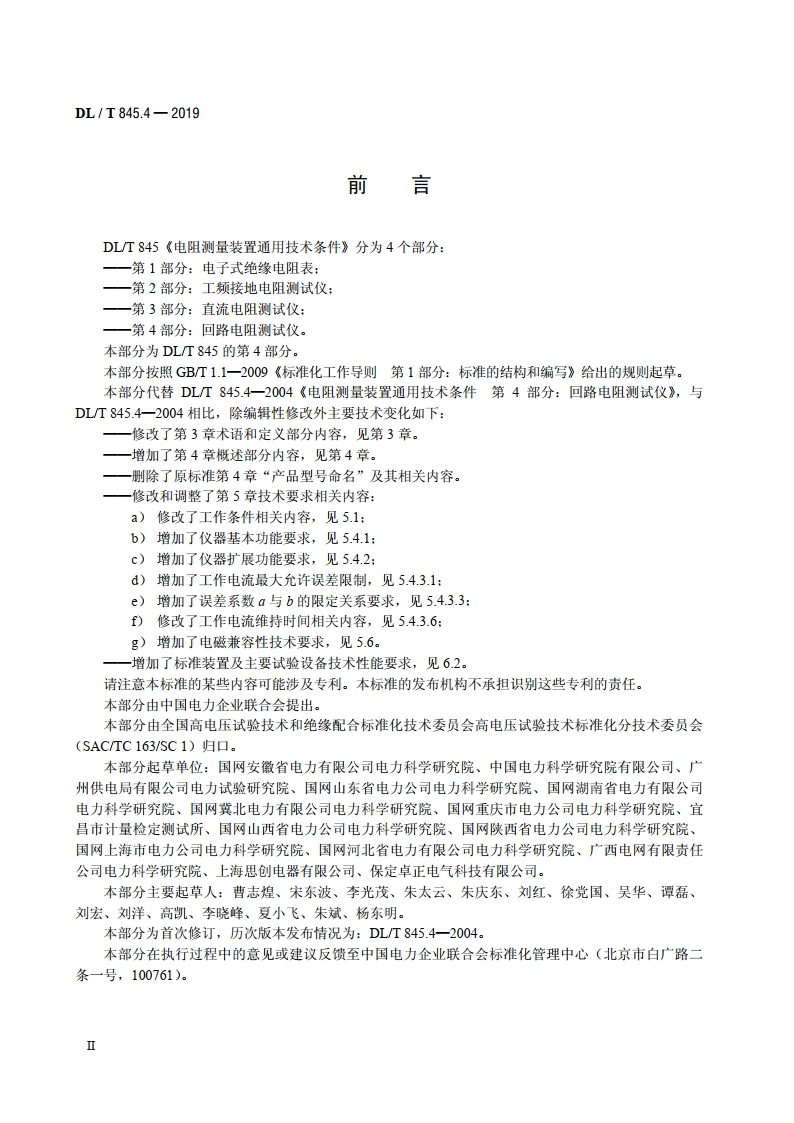

DL/T845.4-2019电阻测量装置通用技术条件第4部分：回路电阻测试仪1范围木部分规定了回路电阻测试仪（以下简称回路仪）的技术要求、式验方法、检验规则，以及标识、随行文件、包装、运输和心贮存的要求。本部分适用于回路仪的生产和检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT191包装储运图示标志GBT6587一2012电子测量仪器通用规范GBT176262电磁兼容试验和测量技术静电放电抗扰度试验GB/T176263电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GBT17626.4电磁兼容试验和测量技术电快速橱变脉冲群抗扰度试验GBT17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GBT17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GBT17626.8电磁兼容试验和测量技术工频磁场抗扰度试验GBT17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T182681测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求GBT25480仪器仪表运输、贮存基本环境条件及试验方法3术语和定义下列术语和定义适用于本文件。3.1回路电阻测试仪loop resistance measurement tester用于测量断路器、隔离开关、组合电器等设备的接触电阻、回路电阻的仪器。3.2工作电流working current回路仪在工作时输出的恒定直流电流。3.3分辨力resolution引起相应示值产生可察觉到变化的被测量的最小变化。JF1001-2011,定义7.144概述回路仪主要由直流恒流源、前置放大器、AD转换器、控制及显示单元等组成。工作原理为直流恒流源输出恒定的直流电流至被试品两端，同时测量获得被试品两端的电位差，电位差值经前置放大1DL/T845.4-2019器放大后，由AD转换器转换为数字量，再经内部微处理器计算得到被试品的电阻值，并将测量结果通过显示单元显示。原理框图如图1所示。直流恒流源控制及显示单元U前置放大器A/D转换器说明：R被试品：I一测试电流：U一测量电压。图1回路仪原理框图5技术要求5.1工作条件5.1.1环境条件工作环境条件要求如下：一环境温度：一10+50：一环境相对湿度：不大于90%。5.1.2供电电源供电电源应满足以下要求：一电源频率：50Hz(11%)：一电源电压：220V(110%).特殊工作条件，如高寒、湿热或电池供电等，由用户与制造厂协商确定。5.2外观外观应满足以下要求：一面板、机壳或铭牌上标有产品名称及型号、制造厂名称或商标、制造日期、出厂编号等：一电压、电流端子及外壳接地端子有明确标志，所有的标志清晰明显，接线端子完好，无影响仪器使用性能的损伤：一所有的开关及按钮灵活可靠：一电气工作性能正常，显示内容完整无缺。5.3电气安全要求5.3.1绝缘电阻回路仪电源输入端对机壳及地间的绝缘电阻不应小于20M。
