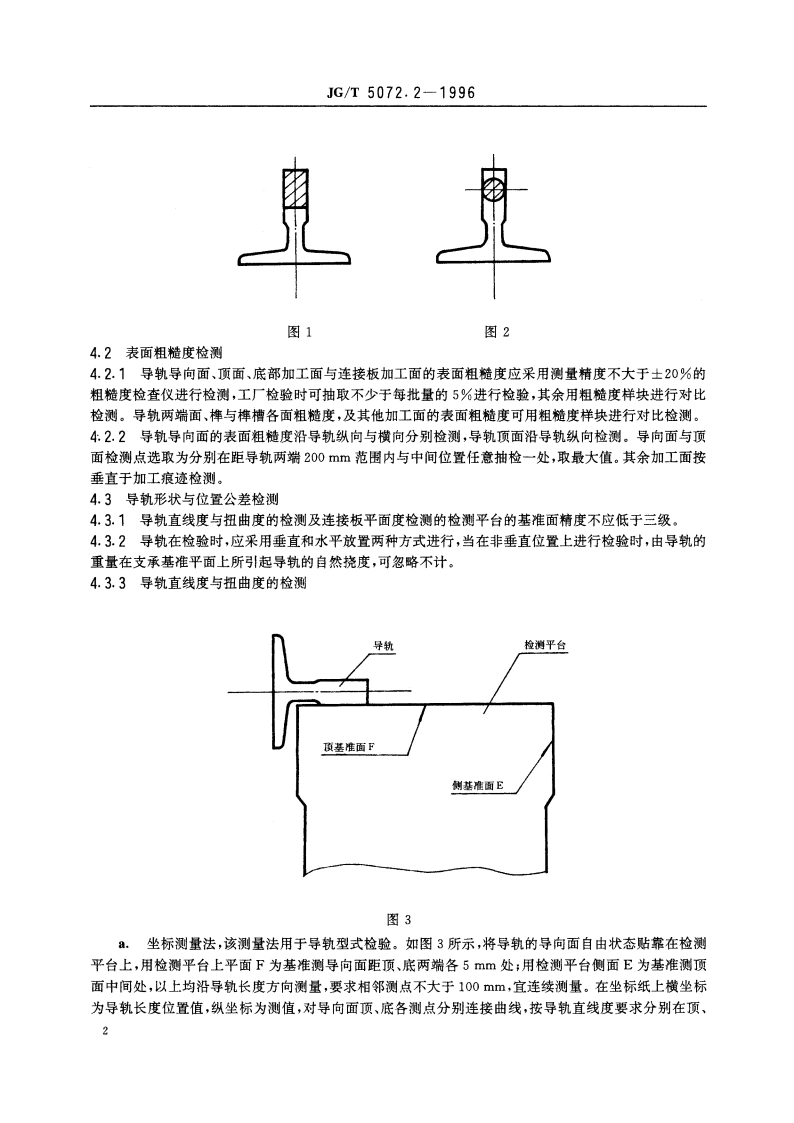

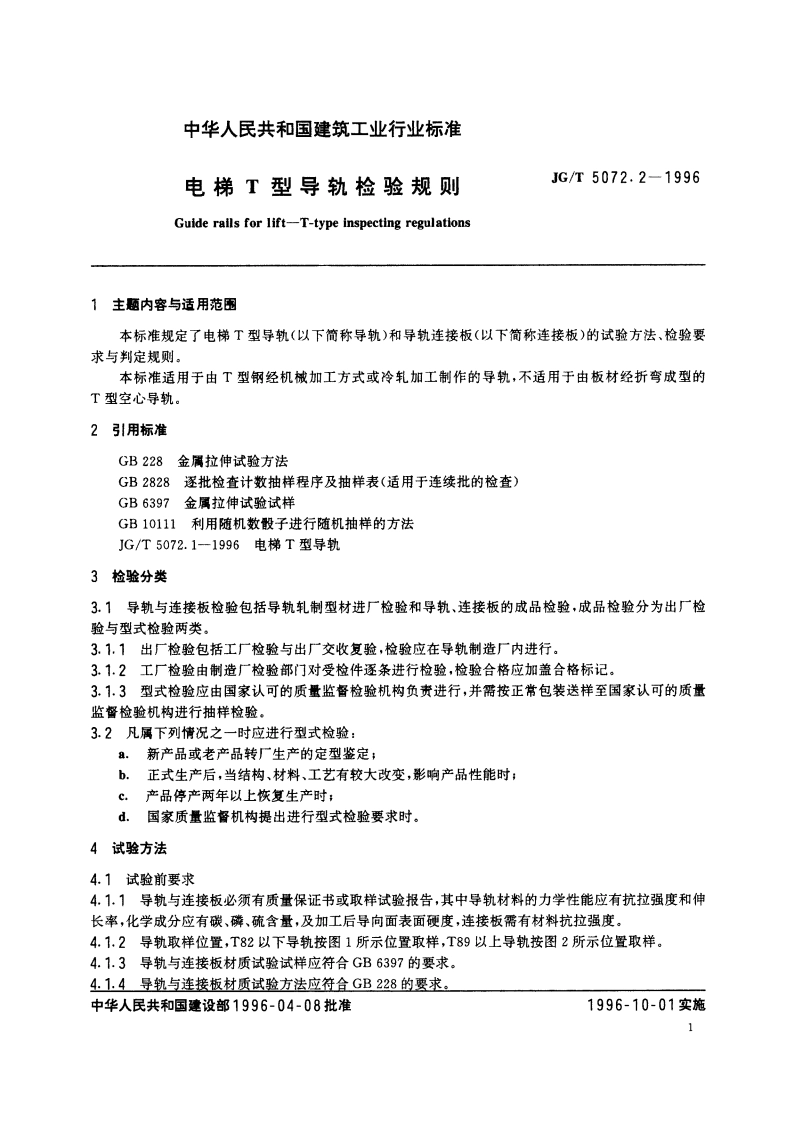

中华人民共和国建筑工业行业标准电梯T型导轨检验规则JG/T5072.2-1996Guide ralls for lift-T-type inspecting regulations1主题内容与适用范围本标准规定了电梯T型导轨（以下简称导轨）和导轨连接板（以下简称连接板）的试验方法、检验要求与判定规则。本标准适用于由T型钢经机械加工方式或冷轧加工制作的导轨，不适用于由板材经折弯成型的T型空心导轨。2引用标准GB228金属拉伸试验方法GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB6397金属拉伸试验试样GB10111利用随机数骰子进行随机抽样的方法JG/T5072.1一1996电梯T型导轨3检验分类3.1导轨与连接板检验包括导轨轧制型材进厂检验和导轨、连接板的成品检验，成品检验分为出厂检验与型式检验两类。3.1,1出厂检验包括工厂检验与出厂交收复验，检验应在导轨制造厂内进行。3.1,2工厂检验由制造厂检验部门对受检件逐条进行检验，检验合格应加盖合格标记。3.1.3型式检验应由国家认可的质量监督检验机构负责进行，并需按正常包装送样至国家认可的质量监督检验机构进行抽样检验。3.2凡属下列情况之一时应进行型式检验：a.新产品或老产品转厂生产的定型鉴定：b.正式生产后，当结构、材料、工艺有较大改变，影响产品性能时：c,产品停产两年以上恢复生产时：d.国家质量监督机构提出进行型式检验要求时。4试验方法4.1试验前要求4,1.1导轨与连接板必须有质量保证书或取样试验报告，其中导轨材料的力学性能应有抗拉强度和伸长率，化学成分应有碳、磷、硫含量，及加工后导向面表面硬度，连接板需有材料抗拉强度。4.1.2导轨取样位置，T82以下导轨按图1所示位置取样，T89以上导轨按图2所示位置取样。4.1.3导轨与连接板材质试验试样应符合GB6397的要求。4.1.4导轨与连接板材质试验方法应符合GB228的要求。中华人民共和国建设部1996-04-08批准1996-10-01实施JG/T5072.2-1996导直角尺检测板图5导轨直角尺导轨直角尺检测板检测板端面对底部加工而垂直度检测端面对导向面中心平面的垂直度检测图6机械加工直角尺导轨型材图74.3.10机械加工导轨型材底面扭曲度检测，将底面自由状态放在平面度不大子1.0mm的检测平台上，用塞尺检测相对扭曲最大值。4.3.11具有计量检定合格与上述同等精度以上的检测工具，符合形位公差检测原理的其他检测方法同等有效。
