玻璃钢渔船船体密性试验方法 SCT 8125-2003.pdf

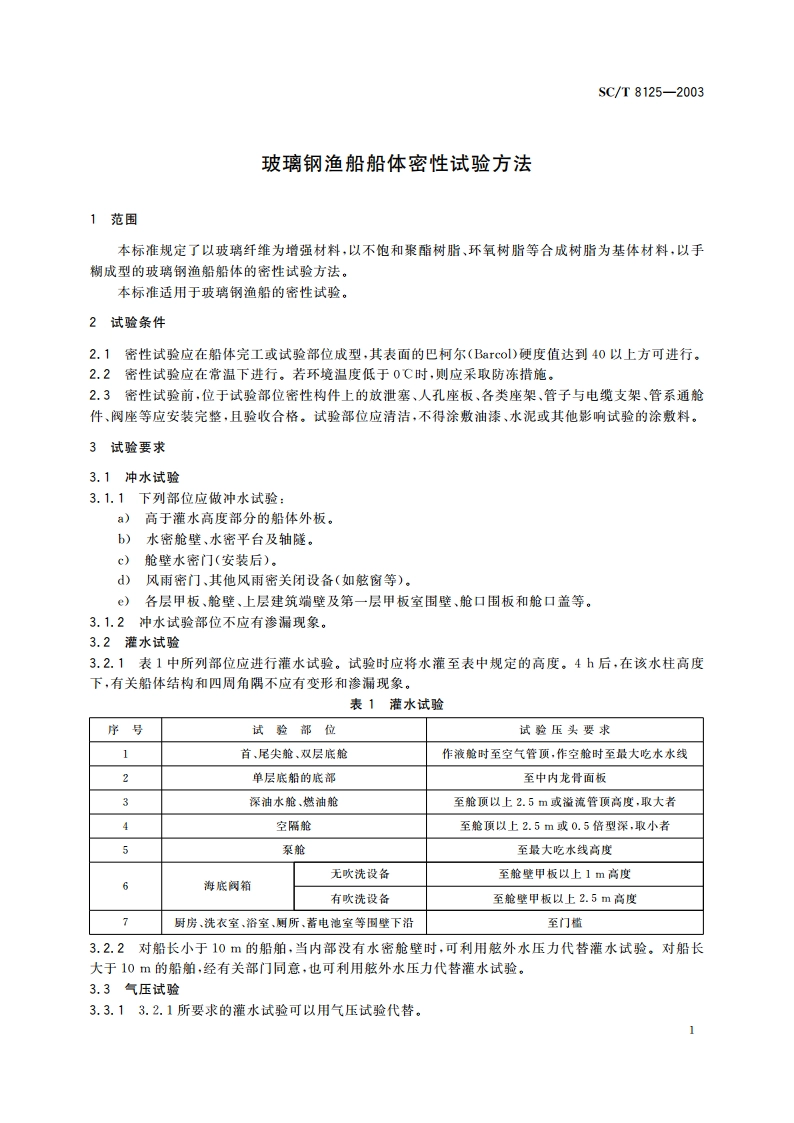

SC/T8125-2003前言本标准根据中华人民共和国渔业船舶检验局玻璃纤维增强塑料渔船建造规范(“玻璃纤维增强塑料”以下简称：“玻璃钢”)的要求，结合我国玻璃钢渔船的发展现状，并参考国外相关的密性试验标准编制。建造的每艘玻璃钢渔船以及经修理的玻璃钢渔船的相关部位均应进行密性试验。本标准给出玻璃钢渔船的壳体、水密舱壁、液体舱、上层建筑及甲板室等的密性试验方法，为设计、建造、修理玻璃钢渔船提供试验依据，本标准由农业部渔业局提出。本标准由中国渔船标准化技术委员会归口。本标准起草单位：中华人民共和国山东渔业船舶检验局、山东西港水产集团船舶修造厂。本标准主要起草人：王宝莱，赵元锋、姜朋乐、宋文广、魏广东、苗华升。SC/T8125-2003玻璃钢渔船船体密性试验方法1范围本标准规定了以玻璃纤维为增强材料，以不饱和聚酯树脂、环氧树脂等合成树脂为基体材料，以手糊成型的玻璃钢渔船船体的密性试验方法。本标准适用于玻璃钢渔船的密性试验。2试验条件2.1密性试验应在船体完工或试验部位成型，其表面的巴柯尔(Brco)硬度值达到40以上方可进行，2.2密性试验应在常温下进行。若环境温度低于0时，则应采取防冻措施。2.3密性试验前，位于试验部位密性构件上的放泄塞、人孔座板、各类座架、管子与电缆支架、管系通舱件、阀座等应安装完整，且验收合格。试验部位应清洁，不得涂敷油漆、水泥或其他影响试验的涂敷料。3试验要求3.1冲水试验3.1.1下列部位应做冲水试验：)高于灌水高度部分的船体外板。b)水密舱壁、水密平台及轴隧。c)舱壁水密门（安装后）。d)风雨密门、其他风雨密关闭设备（如弦窗等）。)各层甲板、舱壁、上层建筑端壁及第一层甲板室围壁、舱口围板和舱口盖等。3.1.2冲水试验部位不应有渗漏现象。3.2灌水试验3.2.1表1中所列部位应进行灌水试验。试验时应将水灌至表中规定的高度。4h后，在该水柱高度下，有关船体结构和四周角隅不应有变形和滲漏现象。表1灌水试验序号试险部位试脸压头要求1首、尾尖舱、双层底舱作液舱时至空气管顶，作空舱时至最大吃水水线2单层底船的底部至中内龙骨面板3深油水舱、然油舱至舱顶以上2.5m或澄流管顶高度，取大者4空隔舱至舱顶以上2.5m或0.5倍型深，取小者5泵舱至最大吃水线高度无吹洗设备至舱壁甲板以上1m高度海底阀箱有吹洗设备至舱壁甲板以上2.5m高度7厨房、洗衣室、浴室、厕所、蓄电池室等围壁下沿至门槛3.2.2对船长小于10的船舶，当内部没有水密舱壁时，可利用舷外水压力代替灌水试验。对船长大于10m的船的，经有关部门同意，也可利用舷外水压力代替灌水试脸。3.3气压试验3.3.13.2.1所要求的灌水试验可以用气压试验代替。1176-298004中华人民共和国水产行业标准玻璃钢渔船船体密性试验方法SC/T8125-2003中国标准出版社出版北京复兴门外三里河北街16号邮政销码：100045电话：6852394668517548中国标淮出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售开本88012301/16印张1/2字数7千字2004年2月第一版2004年2月第一次印刷印数1一800书号：1550662-15570网址版权专有侵权必究SC/T8125-2003举报电话：(010)68533533
