玻璃钢渔船体手糊工艺规程 SCT 8111-2000.pdf

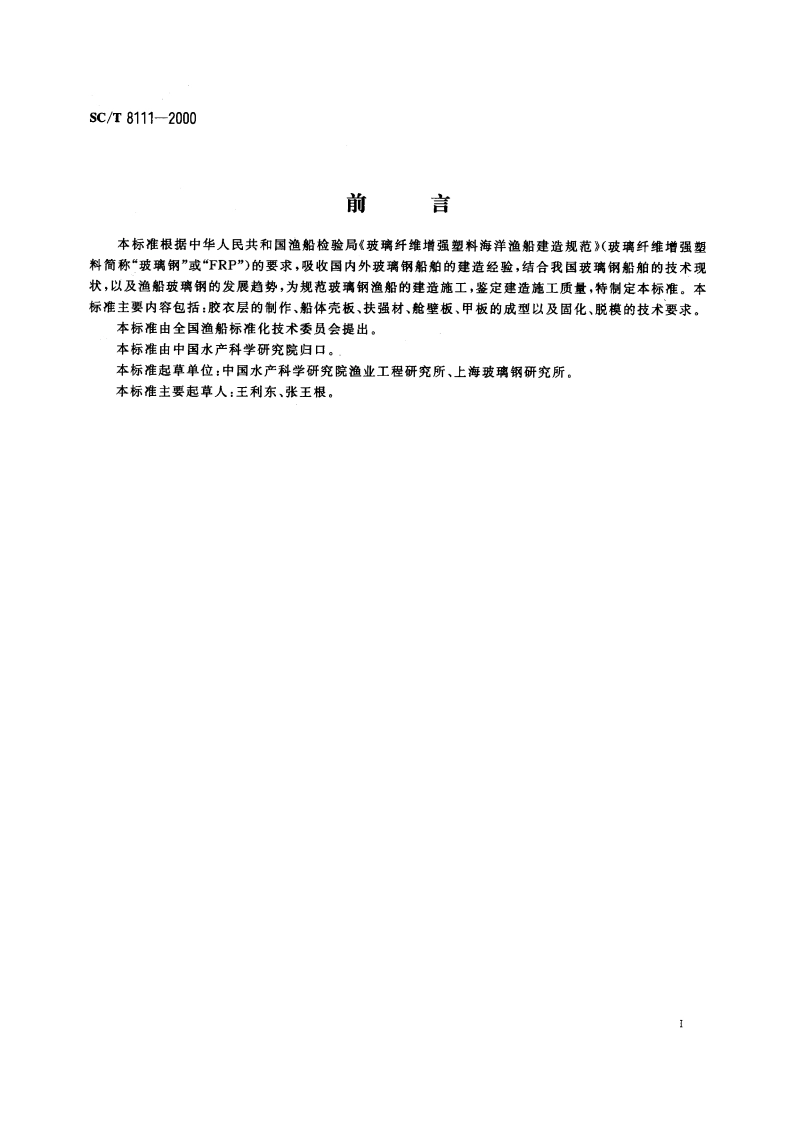

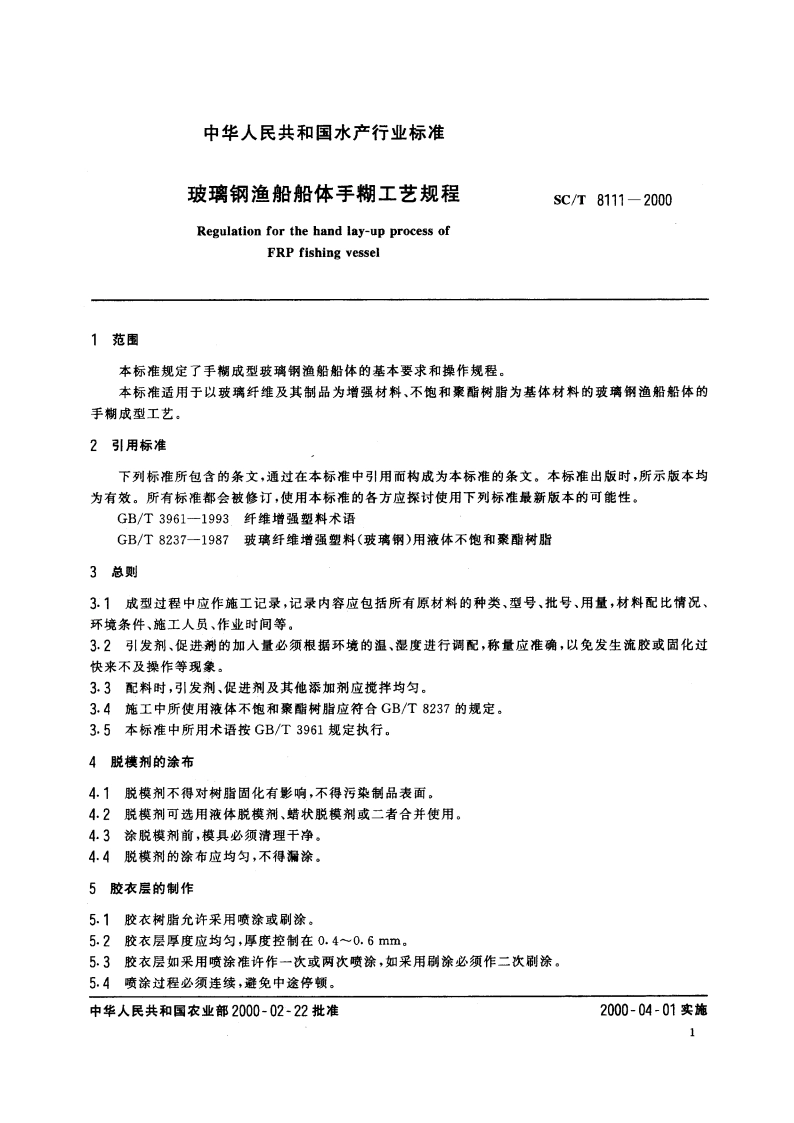

中华人民共和国水产行业标准玻璃钢渔船船体手糊工艺规程SC/T8111-2000Regulation for the hand lay-up process ofFRP fishing vessel1范围本标准规定了手糊成型玻璃钢渔船船体的基本要求和操作规程。本标准适用于以玻璃纤维及其制品为增强材料、不饱和聚酯树脂为基体材料的玻璃钢渔船船体的手糊成型工艺。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3961一1993纤维增强塑料术语GB/T8237一1987玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂3总则3.1成型过程中应作施工记录，记录内容应包括所有原材料的种类、型号、批号、用量，材料配比情况、环境条件、施工人员、作业时间等。32引发剂、促进剂的加入量必须根据环境的温、湿度进行调配，称量应准确，以免发生流胶或固化过快来不及操作等现象。3.3配料时，引发剂、促进剂及其他添加剂应搅拌均匀。3.4施工中所使用液体不饱和聚酯树脂应符合GB/T8237的规定。3.5本标准中所用术语按GB/T3961规定执行。4脱模剂的涂布41脱模剂不得对树脂固化有影响，不得污染制品表面。42脱模剂可选用液体脱模剂、蜡状脱模剂或二者合并使用。4.3涂脱模剂前，模具必须清理干净。4.4脱模剂的涂布应均匀，不得漏涂。5胶衣层的制作5.1胶衣树脂允许采用喷涂或刷涂。5.2胶衣层厚度应均匀，厚度控制在0.40.6mm。53胶衣层如采用喷涂准许作一次或两次喷涂，如采用刷涂必须作二次刷涂。5.4喷涂过程必须连续，避免中途停顿。中华人民共和国农业部2000-02-22批准2000-04-01实施1SC/T8111-20009.2甲板的防滑在涂完最后一层树脂后，应马上将干净的细砂均匀地撤在树脂层上。10上层建筑壁板的成型上层建筑壁板的成型顺序按第6章的要求顺序执行。11固化、脱膜11.1当制品的巴柯尔硬度(Barcol)值达到30以上时，才能脱膜。11.2船体、甲板和其他大型配件在脱膜后和舾装期间，应有可靠的支撑物支撑，以免发生变形。12二次胶结12.1在两次胶结区，已固化的被胶结件的最后一层必须用玻璃纤维短切原丝毡，胶结面应打磨，并清除油污及灰尘。第二次胶结的第一层也应采用玻璃纤维短切原丝毡。12.2连接层的第一层连接宽度应为100mm,然后逐层增长，最外层宽度应为100士20t(t为连接层厚度)，如果是带角度连接，必须先把角度用腻子刮成一定弧度，然后再进行连接（见如图3）。100mm宽度为100+201100+204宽度为100mm图3
