玻璃钢渔船建造质量要求 SCT 8067-2001.pdf

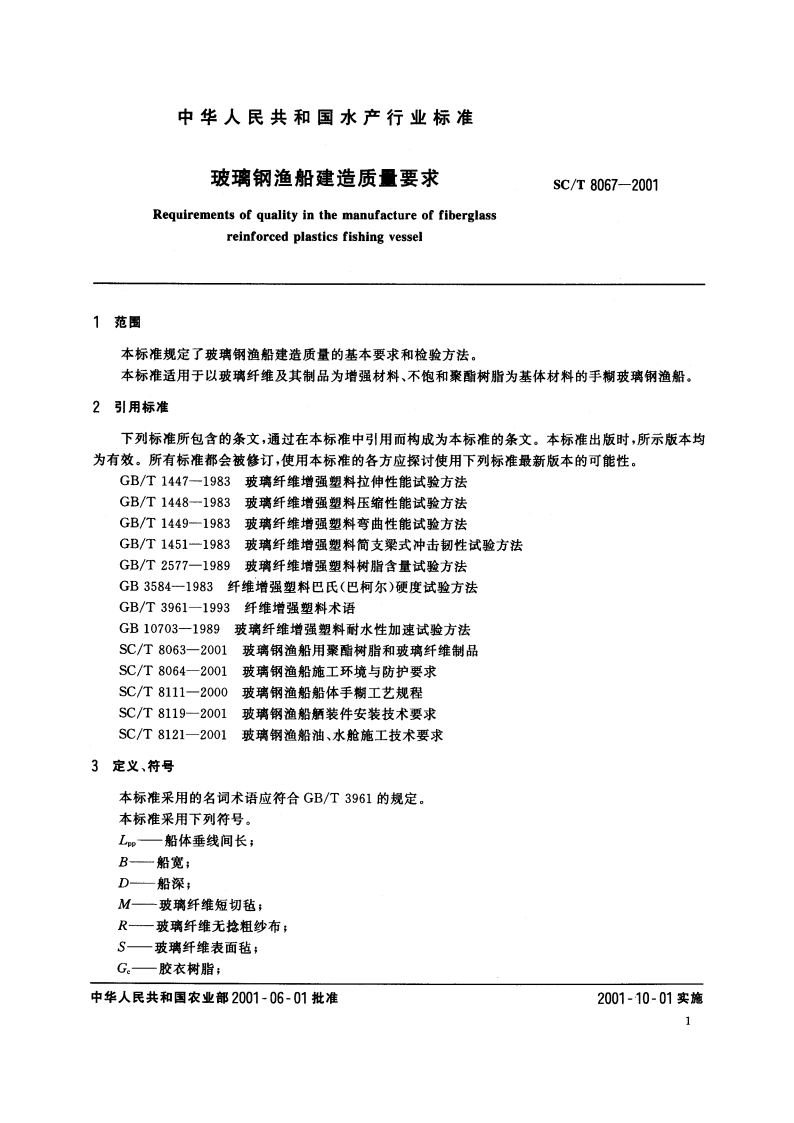

SC/T8067-2001前言本标准根据中华人民共和国农业部渔业船舶检验局玻璃纤维增强塑料渔船建造规范(1995)和国内外的相关技术资料，并结合我国玻璃钢渔船建造的实际情况而制定。本标准规定了玻璃钢渔船的建造质量要求和检验方法。本标准由农业部渔业局提出。本标准由中国水产科学研究院归口。本标准起草单位：上海玻璃锅研究所、农业部渔船检验局。本标准主要起草人：张王根、冯振玉、虞国平。SC/T8067-2001N一铺层数。4基本要求4.1施工环境应满足SC/T8064要求。4.2原材料应满足SC/T8063要求。4.3船体成型应满足SC/T8111要求。5模具要求5.1木质模具质量要求5.1.1木材含水率应控制在15%一20%.51.2模具框架结构应牢固，模具表面应光顺，接缝处应平滑。5.1.3船体总长尺寸误差应控制在土0.25%Lm。5.1.4船宽尺寸误差应控制在土0.35%B。5.1.5船深尺寸误差应控制在土0.35%D.5.1.6船体左右对称性要求偏差不大于10mm。5.2玻璃钢模具质量要求5.2.1模具表面必须采用模具胶衣树脂，喷涂胶衣树脂用量应控制在600800g/m2。5.2.2模具的铺层构成应是G.+S+(M+R)N+M。5.2.3模具板厚应为产品板厚的2倍以上，但不应超过15mm。52.4模具表面应光顺，胶衣层无起皱、裂纹、气泡等瑕疵。5.2.5船体总长误差应控制在土0.2%Lp。5.2.6船宽误差应控制在土0.3%B。5.2.7船深误差应控制在土0.3%D。5.2.8船体左右对称性偏差应不大于5mm。5.2.9玻璃钢巴氏硬度应达到35以上。5.2.10模具应具有足够的刚度，以防止模具变形。5.3其他材质模具要求其他材质模具要求参照5.1.15.1.6。6玻璃钢船体质量要求61船体表面应光顺、色泽均匀，胶衣层不得有起皱、裂纹、气泡等瑕疵。62厚度应达到设计要求。63富树脂层树脂含胶量应不小于70%，短切毡部分树脂含量应控制在(70士5)%，其他部分树脂含量应控制在(50士5)%.64玻瑞钢层板不应有分层、浸胶不良等现象。6.5船体表面巴氏硬度应达到35以上66船体随炉取样试件的机械强度应达到设计值。6.7油水舱必须满足SC/T8121要求。6.8舾装件安装应满足SC/T8119要求。6.9木质芯材含水率应不大于18%.7检验方法7.1外观：目测。2
