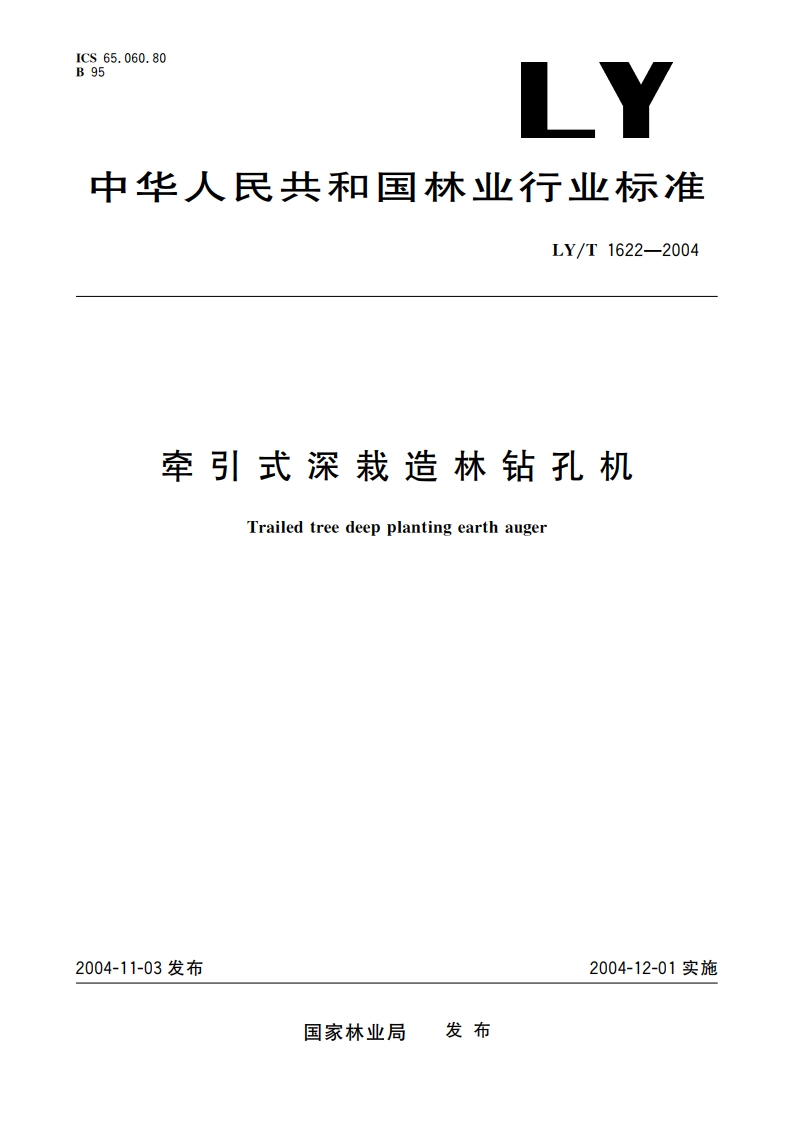

牵引式深栽造林钻孔机 LYT 1622-2004.pdf

LY/T1622-20044.2主要零部件要求4.2.1自制的非标准件必须符合按规定程序批准的图样及技术文件的要求，检验合格。4.2.2外购件、外协件、标准件应符合有关技术标准或合同的规定。4.2.3钻头应具有一定的耐磨性，在符合5.1要求的造林地钻孔作业时，在达到钻孔深度要求和按要求更换钻尖和切土刀片的条件下，钻头的寿命应满足钻15000个孔的作业量需要。4.2.4钻头进给和回位机构与导轨寿命均应不小于3000h(工作小时)的钻孔造林作业要求。4.3外观要求4.3.1所有焊缝应平整，不应有偏焊、漏焊、烧穿、咬边、裂纹等缺陷。焊渣应清除干净。4.3.2表面油漆应均匀、平整，不应有明显的流痕、堆积、起壳等缺陷。4.3,3装配后表面不应有划伤和其他污染。4.4安装要求4.4.1所有的危险区域必须有护罩或醒目的警示标志，以提醒操作者不要靠近该区域。4.4.2下列区域为危险区域：a)拖拉机或其他动力机的动力输出轴与深栽造林钻孔机联接旋转的万向传动轴：b)造林钻孔作业时旋转的钻头：)钻头作进给和回位运动的移动装置。4.4.3深栽造林钻孔机的钻头在最高位置时，其钻尖离地间隙应不小于40mm。4.4.4当操作者将深栽造林钻孔机的钻头回位到最高位置时应能停留至少1mi,4.4.5当操作者操纵停止钻头旋转时，钻头应在3s内停止转动。5试验方法5.1场地条件5.1.1无直径大于中30mm的石头、树根、树桩等硬物，坡度在20以下的造林地。5.1,2在钻孔深度范围内的土壤中，不得有管道、电缆等预埋物。5.2空载试验5.2.1试验时不安装钻头，将拖拉机或其他动力机的动力输出轴结合，发动机工作在额定工作转速，使动力输出轴的转速达到深栽造林钻孔机变速箱所需要的转速，操纵液压控制阀或其他控制装置。5.2.2使安装钻头的轴正反空转各5s一10s,重复两次。5.2.3使升降装置沿导轨全行程上下运动，重复两次。5.3满负荷运转试验将钻头安装到深栽造林钻孔机上，在符合5.1条件的造林地，将拖拉机或其他动力机的动力输出袖结合，发动机工作在额定工作转速，使动力输出轴的转速达到深栽造林钻孔机变速箱所需要的转速，操纵液压控制阀或其他控制装置，使钻头旋转和进给同时动作进行最大深度的钻孔，钻孔数量不少于5个。5.4钻孔深度一致性测定在符合5.1要求的试脸场地，并且在地表面30cm以下的土壤应有不小于2.5%的含水率。按规定程序操作深栽造林钻孔机，以最大深度连续钻5个孔，用深度尺测量每个孔的到地表面的距离，其最大孔深差应不大于50mm。连续测量5组，取其中误差数值较小的4组数据。如4组数据中至少有1组数据超标，则重新则量和取值，如仍有超标，则判定该项为不合格。5.5外观检查按照4.3的要求检查机器外观。5.6测定钻头停止时间在符合5.1要求的试验场地，机器以设定的钻头钻孔转速进行作业，测量从操作者操纵控制钻头转动装置到“停止”位置起至钻头停止转动所经过的时间。
