煤矿用输送带的成槽性 MT 212-1990.pdf

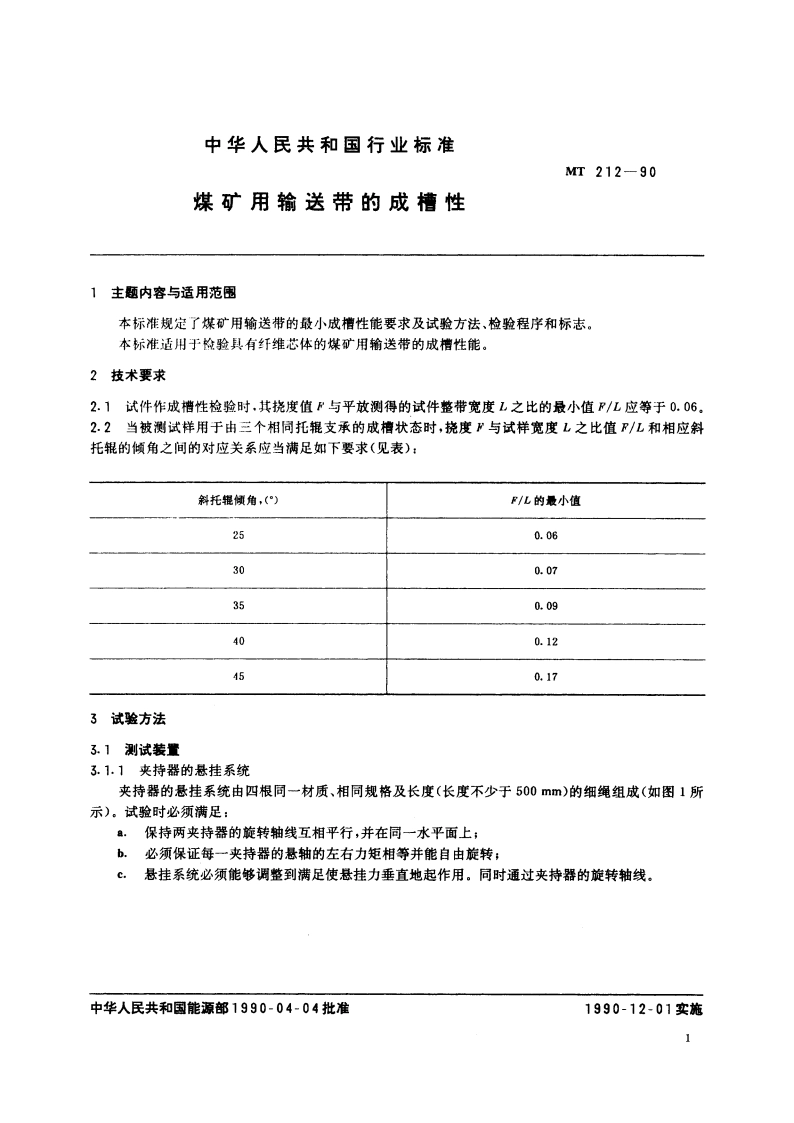

MT212-903.2.2试件的时效处理试件在试验之前，应当在23士2的温度下最少作24的时效处理，在此期间，试件应保持在平坦状态下，以便消除残留应力。3.3试验步骤3.3.1试件应在23士2的恒温条件下进行测试。3.3.2试验之前，应检查夹持器能否灵活旋转，并保证其旋轴左右的力矩相等。3.3.3测量试件的平展长度和厚度3.3.4取全厚度带宽的一段试件，将试件两端用夹持器悬吊起来，载料面向上。在试样两端不受其他外力影响时，测址其自重作用下，从平坦位置下降到槽形位置所产生的挠度（如图】所示）。3.3.5在整个试验过程中必须随时注意调整装置，使得悬挂力垂直起作用。3.3.6试件成槽稳定5min后，确定并记录试件的垂直挠度F及其与带宽的比值F/L。3.4试件挠度的测量方法为了确保挠度F的测量精度，应将夹持器悬挂于水平基准面下方，距离为A(长度不得小于500mm),并测出从水平基准面到装载面边缘上的垂直距离A(如图3所示)，同时用千分卡测出带厚。运用公式P=A一A+?,准确地计算出挠度值P,水平基准面。厚轨面)图3输送带挠度计算示意图4试验结果的表示成槽性试验的测试值应表示成比率P/L。在试验结果表示中，除了说明成槽比值之外，还要说明输送带的宽度L值。附加说明：本标准由中国统配煤矿总公司技术发展局提出。本标准由煤炭科学研究总院上海分院负责起草。本标准主要起草人高宏、曹兴华。本标准委托煤炭科学研究总院上海分院归口并负责解释。3
