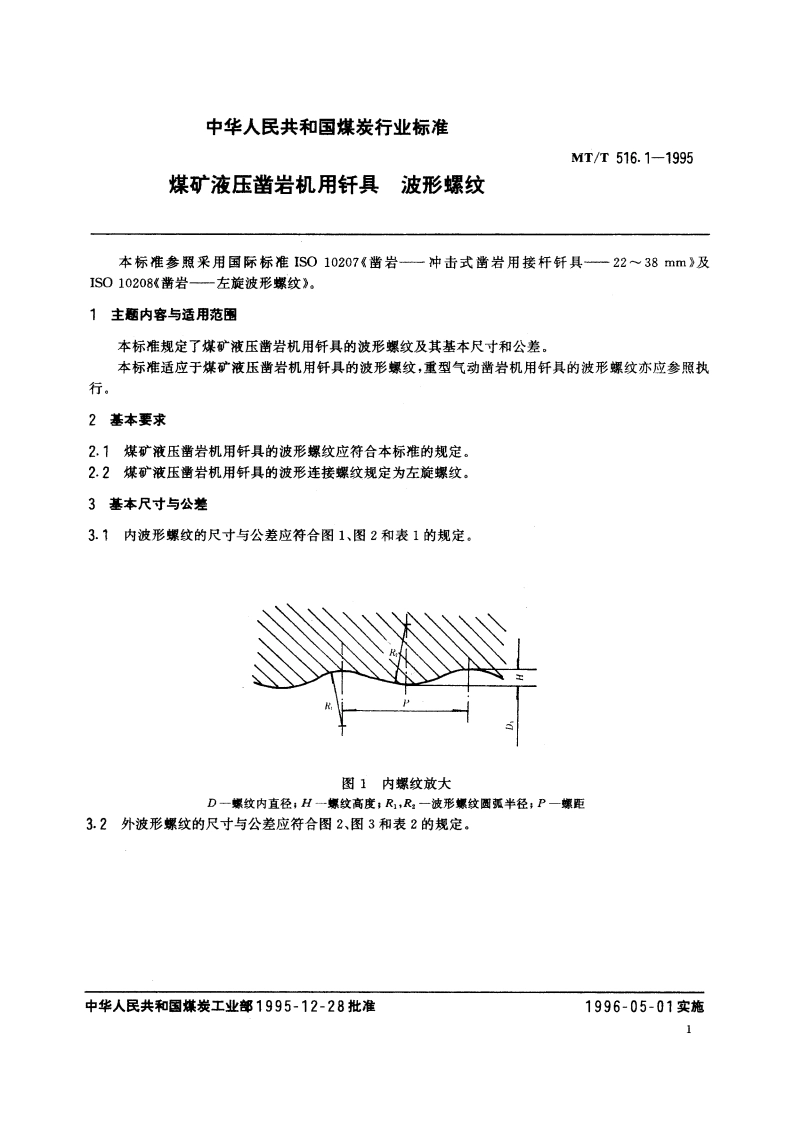

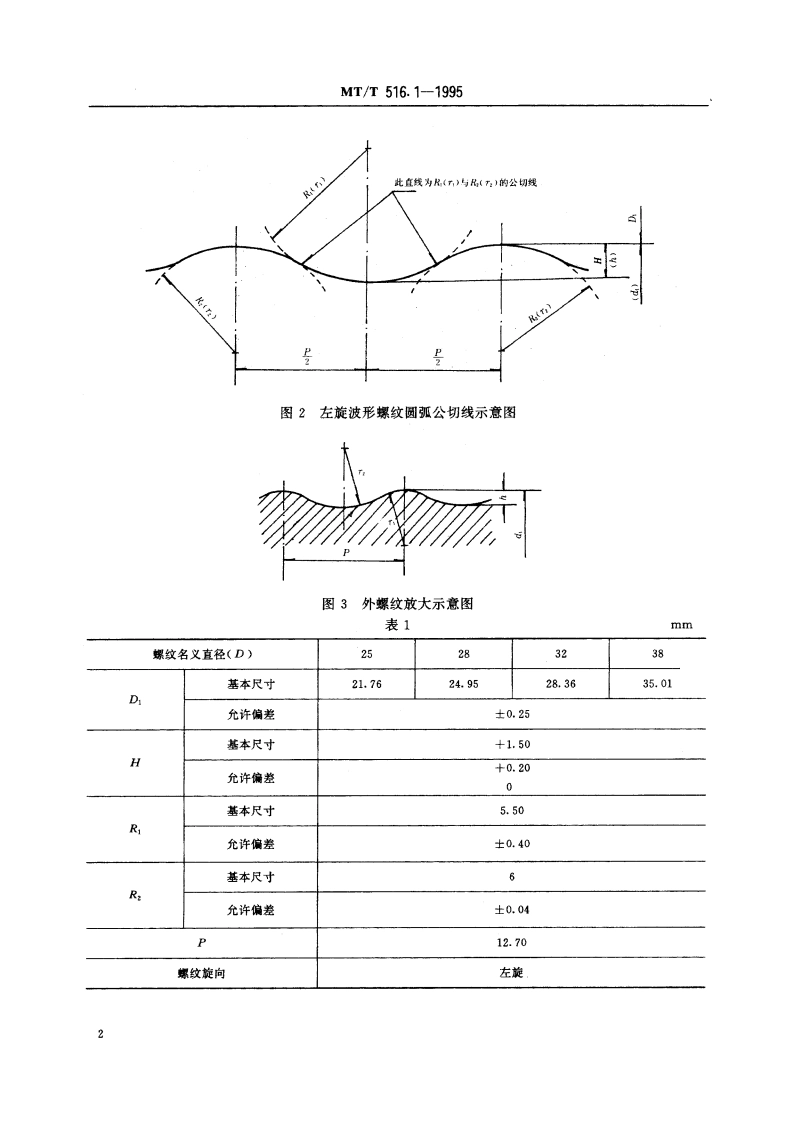

中华人民共和国煤炭行业标准MT/T516.1-1995煤矿液压凿岩机用钎具波形螺纹本标准参照采用国际标准IS010207凿岩一冲击式凿岩用接杆钎具一2238mm及IS010208凿岩一左旋波形螺纹。1主题内容与适用范困本标准规定了煤矿液压凿岩机用钎具的波形螺纹及其基本尺寸和公差。本标准适应于煤矿液压凿岩机用仟具的波形螺纹，重型气动凿岩机用纤具的波形螺纹亦应参照执行。2基本要求2.1煤矿液压凿岩机用钎具的波形螺纹应符合本标准的规定。2.2煤矿液压凿岩机用钎具的波形连接螺纹规定为左旋螺纹。3基本尺寸与公差3.1内波形螺纹的尺寸与公差应符合图1、图2和表1的规定。图1内螺纹放大D一螺纹内直径，H一螺纹高度，R1,R:一波形螺纹圈弧半径，P一螺距3.2外波形螺纹的尺寸与公差应符合图2、图3和表2的规定。中华人民共和国煤炭工业部1995-12-28批准1996-05-01实施MT/T516.1-1995表2mm名义直径(d)25283238恭本尺寸24.7427.9531.3437.990允许偏差-0.15蕃本尺寸1.50允许偏差0.20蕃本尺寸5.50允许偏差0.40基本尺寸6.0允许偏差士0.04P12.70螺纹旋向左旋附加说明：本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会井巷设备分会归口。本标准由煤炭科学研究总院北京建井研究所、湖北武穴长江工具厂、湖北减宁矿山机械厂共同起草。本标准主要起草人邢庆贵、郭孝先、王维华、彭福华、冯志勇。本标准委托煤炭科学研究总院北京建井研究所负责解释。
