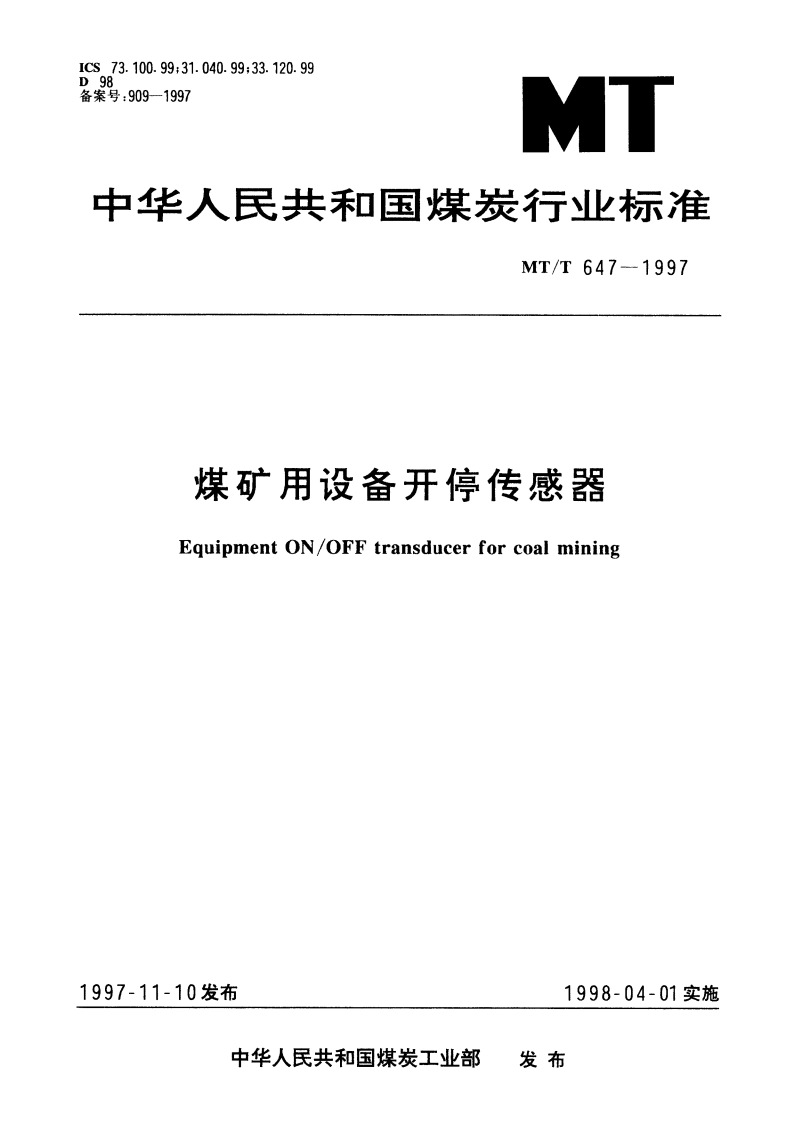

煤矿用设备开停传感器 MTT 647-1997.pdf

MT/T647-1997一可调式。3.3.4按显示功能分：一有显示：一无显示。4技术要求4.1产品应符合本标准要求，并按照经规定程序批准的图样和文件制造。4.2环境条件4.2.1开停传感器在下列条件中应能正常工作一环境温度：一般为一5十40，若选用其他温度等级应符合MT209一90中4.2的规定：一平均相对湿度：不大于95%(+25)：大气压力：80106kPa:煤矿井下有燥爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。4.2.2开停传感器能承受的最恶劣的心运条件为：-高温：十60：低温：一40：一平均相对湿度：95%(+25)：振动：加速度50m/s2:一冲击：峰值加速度500m/s2。4.3主要性能4.3.1动作值定值式开停传感器的动作值一般为3,5,10,20,30,40A。可调式开停传感器的动作值调节范围由产品标准规定。4.3.2动作值允许误差范围由产品标准规定。4.3.3响应时间不大于1s。4.3.4输出信号4.3.4.1开关量应符合MT209一90中5.3.2的规定。4.3.4.2输出状态电流信号4.3.4.2.1恒流信号，电流值一般应在下列数组中选取：-5 mA/1 mA;-5 mA/0 mA;+5mA/-5mA.4.3.4.2.2输出信号误差不大于10%或20%，具体由产品标准明确规定。4.3.4.2.3输出信号负载阻抗一般应不小于1k0。4.3.5工作电压范围工作电压一般不高于30V,具体范围由产品标准明确规定。4.3.6最大工作电流由产品标准规定。4.3.7被测设备供电电缆种类和直径由产品标准规定2
