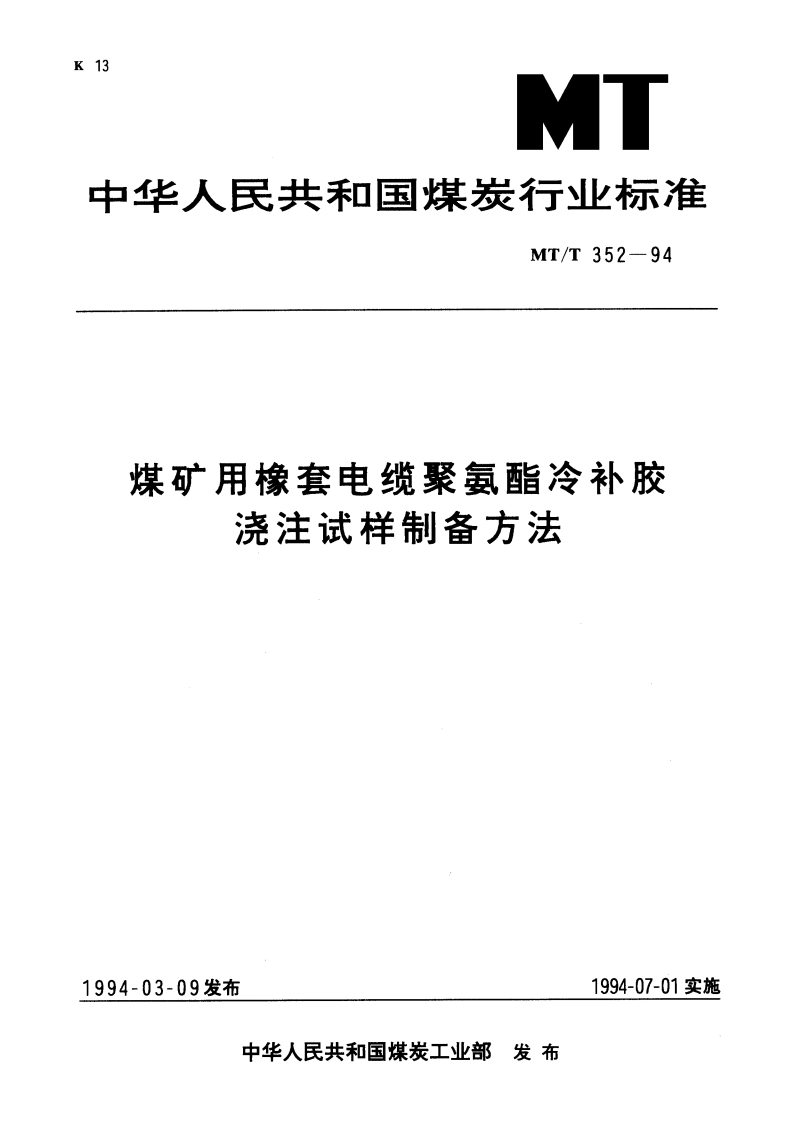

煤矿用橡套电缆聚氨酯冷补胶浇注试样制备方法 MTT 352-1994.pdf

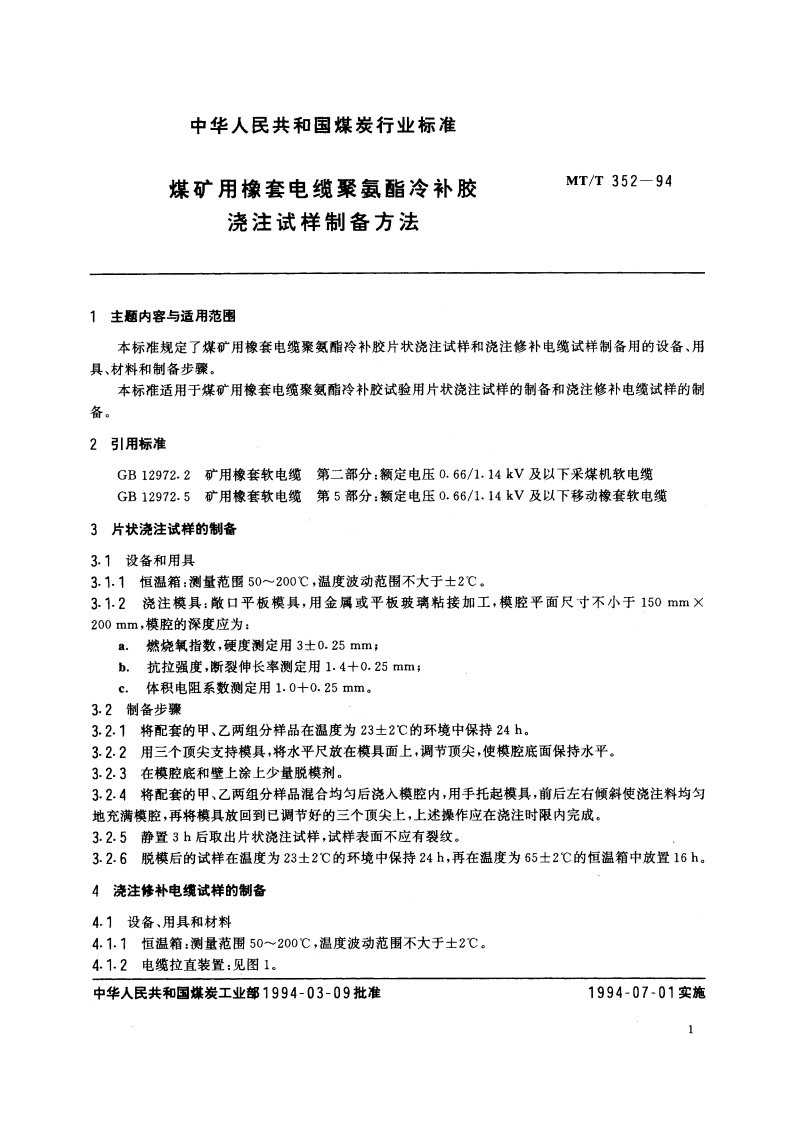

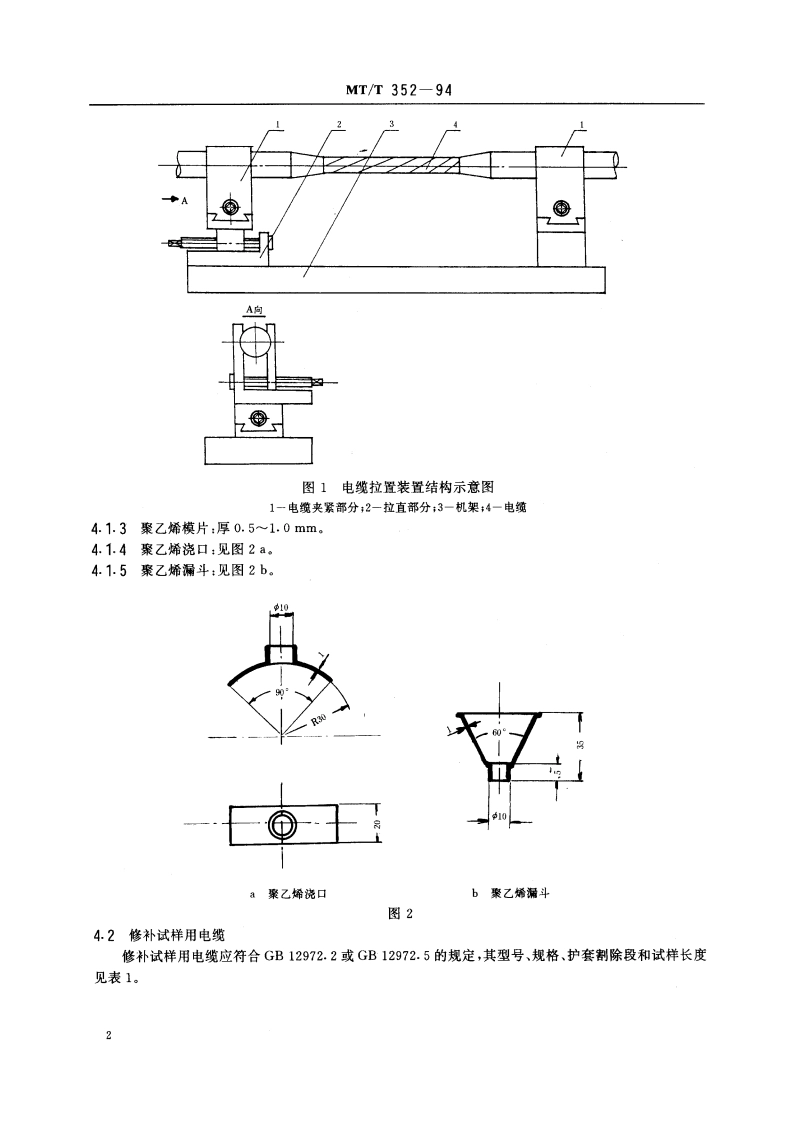

中华人民共和国煤炭行业标准煤矿用橡套电缆聚氨酯冷补胶MT/T352-94浇注试样制备方法1主题内容与适用范围本标准规定了煤矿用橡套电缆聚氨酯冷补胶片状浇注试样和浇注修补电缆试样制备用的设备、用具、材料和制备步骤。本标准适用于煤矿用橡套电缆聚氨酯冷补胶试验用片状浇注试样的制备和浇注修补电缆试样的制备。2引用标准GB12972.2矿用橡套软电缆第二部分：额定电压0.66/1.14kV及以下采煤机软电缆GB12972.5矿用橡套软电缆第5部分：额定电压0.66/1.14kV及以下移动橡套软电缆3片状浇注试样的制备3.1设备和用具3.1.1恒温箱：测量范围50200，温度波动范围不大于土2。3.1.2浇注模具：散口平板模具，用金属或平板玻璃粘接加工，模腔平面尺寸不小于150mm200mm,模腔的深度应为：a.燃烧氧指数，硬度测定用3土0.25mm:b.抗拉强度，断裂伸长率测定用1.4十0.25mm:c,体积电阻系数测定用1.0十0.25mm。3.2制备步骤3.2.1将配套的甲、乙两组分样品在温度为23士2的环境中保持24h。3.2.2用三个顶尖支持模具，将水平尺放在模具面上，调节顶尖，使模腔底面保持水平。3.2.3在模腔底和壁上涂上少量脱模剂。3.2.4将配套的甲、乙两组分样品混合均匀后浇入模腔内，用手托起模具，前后左右倾斜使浇注料均匀地充满模腔，再将模具放回到已调节好的三个顶尖上，上述操作应在浇注时限内完成。3.2.5静置3h后取出片状浇注试样，试样表面不应有裂纹。32.6脱模后的试样在温度为23士2的环境中保持24h,再在温度为65士2的恒温箱中放置16h。4浇注修补电缆试样的制备4.1设各、用具和材料4.1.1恒温箱：测量范围50200，温度波动范围不大于土2。4.1.2电缆拉直装置：见图1。中华人民共和国煤炭工业部1994-03-09批准1994-07-01实施MT/T352-94表1序号试验项目电缆型号、规格护套割除段”长度L,试样长度mmmm1外观UY316+11015015002抗拉强度UY316+11015015003断裂伸长率UY3X16+1X101501500浸水耐压性能UYP3X16+1101501500耐机械种击性能UYP3X16+11035020006耐挤压性能UYP316+1103502000UCP3X16+1X4+37耐弯曲性能15040002.5耐燃烧性能UY316+1X1050015002注：1)护奢制除段应位于试样的中央。2)修补后将试样两端截去使其总长度为6C0mm。4.3制备步骤4.3.1应在温度为23士2的环境中进行操作。4.32按图3所示切剥电缆护套，护套割除段的长度L,应符合表1的规定，护套割除段两侧的锥形段的长度L,应不小于电缆的外径d。LL-图3电缆浇注修补示意图】-一浇口，2卷简模具，3一漏斗，4一涂胶布带绕包层：5一浇注制品：6一缩包凸肩，7一电筑4.3.3在锥形段的两侧用自粘橡胶带缠成凸肩，凸肩离锥形段边缘的距离L5应不小于5mm,凸肩的厚度应为23mm。4.3.4将试样夹持在电缆拉直装置中（修补段位于中央）将电缆拉直，并使缆芯轴线处于水平位置。4.3.5用单面胶布带将缆芯绕包一层，胶面向外。4.3.6聚乙烯模片的长度L,=L2+15mm,宽度W=1.6xD,按图4在模片上冲三个直径为10mm的孔。
