烟用丝束理化性能的测定 第3部分：卷曲数 YCT 169.3-2009.pdf

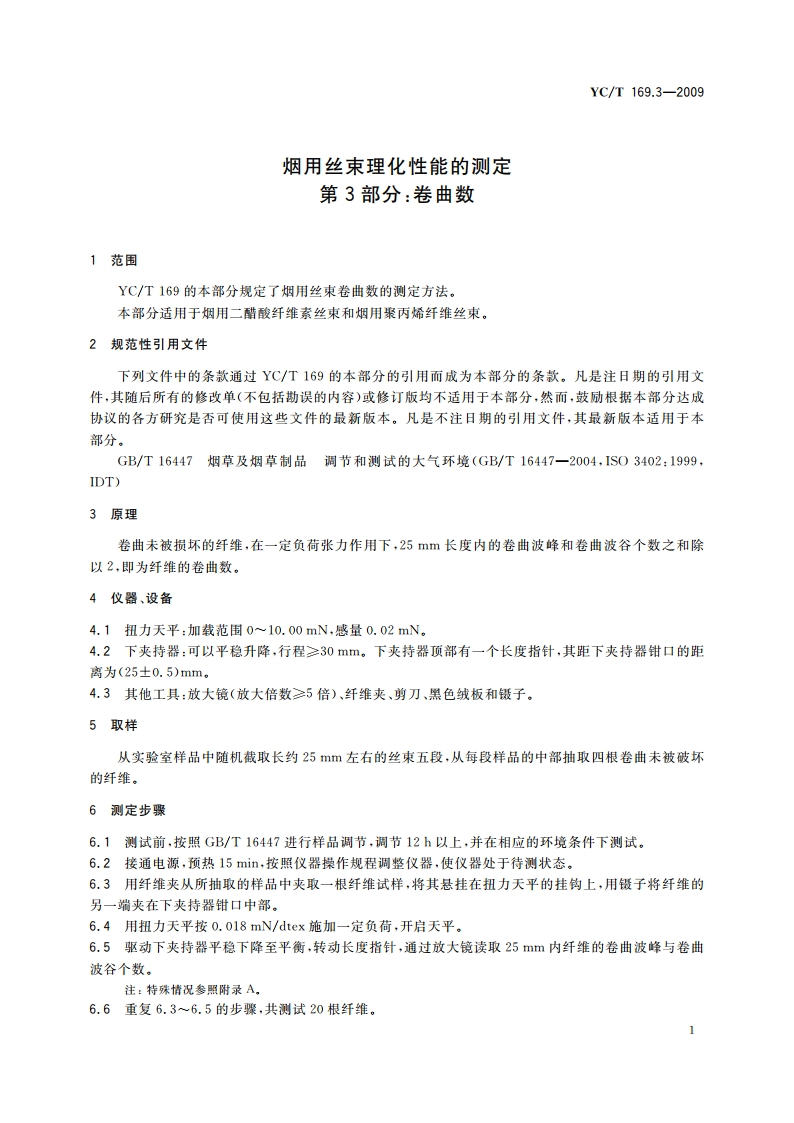

YC/T169.3-2009烟用丝束理化性能的测定第3部分：卷曲数1范围YC/T169的本部分规定了烟用丝束卷曲数的测定方法。本部分适用于烟用二醋酸纤维素丝束和烟用聚丙烯纤维丝束。2规范性引用文件下列文件中的条款通过YC/T169的本部分的用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T16447烟草及烟草制品调节和测试的大气环境(GB/T16447一2004,1S03402:1999,IDT)3原理卷曲未被损坏的纤维，在一定负荷张力作用下，25mm长度内的卷曲波峰和卷曲波谷个数之和除以2，即为纤维的卷曲数。4仪器、设备4.1扭力天平：加载范围010.00mN,感量0.02mN。4.2下夹持器：可以平稳升降，行程30mm。下夹持器顶部有一个长度指针，其距下夹持器钳口的距离为(25士0.5)mm。4.3其他工具：放大镜（放大倍数5倍）、纤维夹、剪刀、黑色绒板和镊子，5取样从实验室样品中随机截取长约25m左右的丝束五段，从每段样品的中部抽取四根卷曲未被破坏的纤维。6测定步骤6.1测试前，按照GB/T16447进行样品调节，调节12h以上，并在相应的环境条件下测试。6.2接通电源，预热15mn,按照仪器操作规程调整仪器，使仪器处于待测状态。6.3用纤维夹从所抽取的样品中夹取一根纤维试样，将其悬挂在扭力天平的挂钩上，用摄子将纤维的另一端夹在下夹持器钳口中部。6.4用扭力天平按0.018mN/dtex施加一定负荷，开启天平。6.5驱动下夹持器平稳下降至平衡，转动长度指针，通过放大镜读取25mm内纤维的卷曲波峰与卷曲波谷个数。注：特殊情况参照附录A6.6重复6.36.5的步骤，共测试20根纤维。1
