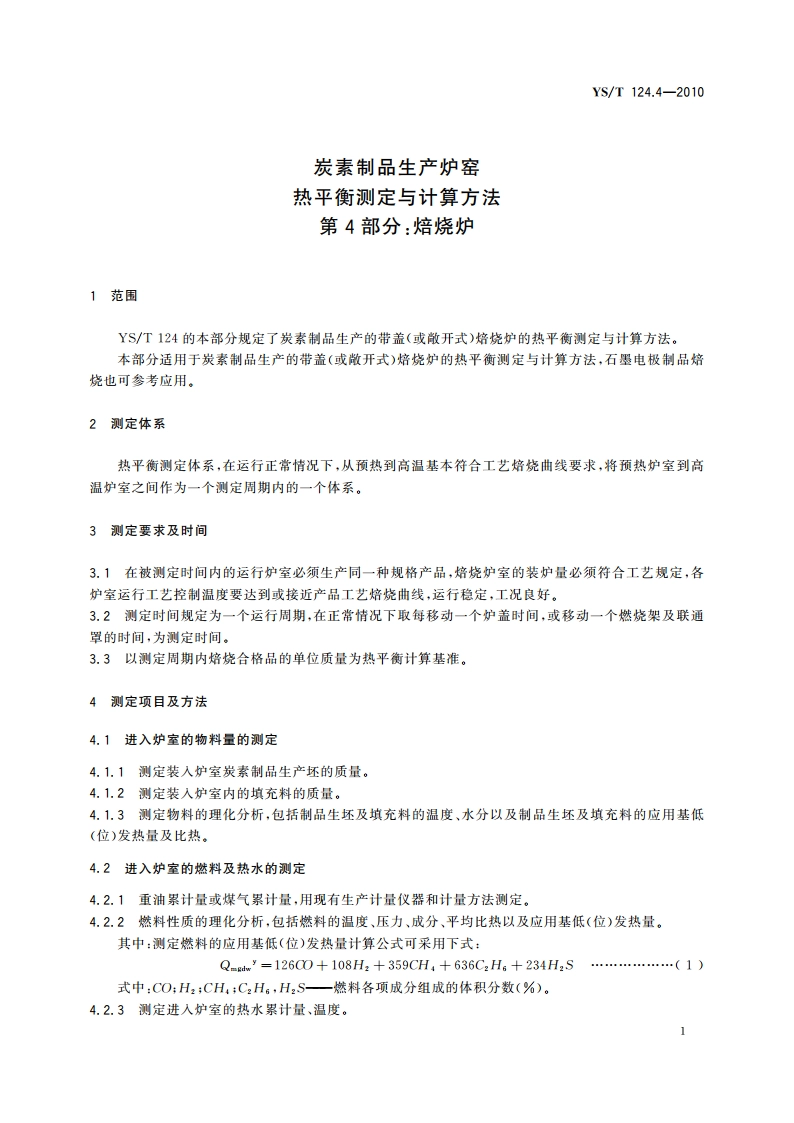

YS/T124.4-2010炭素制品生产炉窑热平衡测定与计算方法第4部分：焙烧炉1范围YS/T124的本部分规定了炭素制品生产的带盖（或敞开式）焙烧炉的热平衡测定与计算方法。本部分适用于炭素制品生产的带盖（或敞开式）焙烧炉的热平衡测定与计算方法，石墨电极制品焙烧也可参考应用。2测定体系热平衡测定体系，在运行正常情况下，从预热到高温基本符合工艺焙烧曲线要求，将预热炉室到高温炉室之间作为一个测定周期内的一个体系。3测定要求及时间3.1在被测定时间内的运行炉室必须生产同一种规格产品，培烧炉室的装炉量必须符合工艺规定，各炉室运行工艺控制温度要达到或接近产品工艺焙烧曲线，运行稳定，工况良好。3.2测定时间规定为一个运行周期，在正常情况下取每移动一个炉盖时间，或移动一个燃烧架及联通罩的时间，为测定时间，3.3以测定周期内焙烧合格品的单位质量为热平衡计算基准。4测定项目及方法4.1进入炉室的物料量的测定4.1.1测定装入炉室炭素制品生产坯的质量。4.1.2测定装入炉室内的填充料的质量。4.1.3测定物料的理化分析，包括制品生坏及填充料的温度、水分以及制品生坯及填充料的应用基低(位)发热量及比热。4.2进入炉室的燃料及热水的测定4.2.1重油累计量或煤气累计量，用现有生产计量仪器和计量方法测定。4.2.2燃料性质的理化分析，包括燃料的温度、压力、成分、平均比热以及应用基低（位）发热量。其中：测定燃料的应用基低（位）发热量计算公式可采用下式：Qmdw=126CO十108H,十359CH,+636C2H6十234H2S(1)式中：CO:H2CH:C:Hs,HS一燃料各项成分组成的体积分数(%)。4.2.3测定进入炉室的热水累计量、温度。YS/T124.4-20104.3出炉物料的测定4.3.1测定焙烧成品合格品质量，4.3.2测定填充料的质量。4.3.3物料的理化分析，包括出炉时培烧成品及填充料的平均温度、低（位）发热量和比热。4.4烟气及粉尘、焦油的测定4.4.1在最后一个炉室与烟斗连接处的烟道，测定烟气温度：烟气压力：烟气流量。4.4.2测定烟气的成分组成及含湿量。4.4.3用粉尘采样仪测定粉尘焦油量。4.4.4测定出粉尘、焦油的成分组成，应用基低（位）发热量比热。4.5炉室表面热流量及空气温度及温度测定4.5,1在炉顶、炉盖、炉底、侧墙各部位分别用热流计直接测定热流量，或用红外温度计测定温度。母1m2一2m2测一点取平均值。4.5.2在距炉顶、炉盖、炉底、侧墙距离1.0处测出该处的平均环境空气温度及风速。一般测厂房内稳定区域温度为环境温度。5热平衡计算5.1各项热收入计算5.1.1燃料的燃烧热5.1.1.1以重油为燃料按式(2)计算燃烧热：Q=(MhQwy)/M3111311n13（2）式中：Q一重油燃烧热量，单位为千焦每吨(kJ/):M一测定周期内重油累计质量，单位为千克(kg):M2一测定周期内焙烧合格品质量，单位为吨(t):Q,一重油应用基低（位）发热量，单位为千焦每千克(k/kg)。5.1.1.2以煤气为燃料按式(3)计算燃烧热：Q=(V1Qmwy)/M2111111n（3)式中：V,一测量周期内煤气平均体积流量，单位为立方米(m3:Qy一煤气应用基低（位）发热量，单位为千焦每立方米(k灯/m)。5.1.2燃料带入物理热5.1.2.1以重油为燃料按式(4)计算带人物理热：Q2=MC1(t1-t)/M2式中：Q一每吨合格产品燃料带进物理热，单位为千焦每吨(kJ/):C,一重油在，与t之间的平均比热，单位为千焦每千克每摄氏度kJ/(kg)门：YS/T124.4-20101一重油入炉时温度，单位为摄氏度（）：一环境空气温度，单位为摄氏度（）。5.1.2.2以煤气为燃料按式(5)计算带入物理热：Qa=V,C2(t红-t/M式中：C,一煤气在t与tu之间平均比热，单位为千焦每立方米每摄氏度，kJ/(m3)门；?一煤气入炉时的温度，单位为摄氏度（）。5.1.3热水带入物理热（用于重油滴水时计算）按式(6)计算热水带人物理热：Q3=M3Cs(ts-t)/M+.6)式中：Q一每吨合格产品热水带入热量，单位为千焦每吨(k/):一测量周期内热水量计量，单位为千克(kg):C一在温度下热水比热，单位为千焦每千克每摄氏度kJ/(kg)：3一入炉时热水温度，单位为摄氏度（）。5.1.4炭素制品生产坯带入化学反应热按式(？)计算炭素制品生产坯带入化学反应热：Q=(M4QMa.-M5Qun)/M2式中：Q一每吨合格产品生坏所产生化学反应热，单位为千焦每吨(kJ/):M4、M一测定周期内炭素制品生坯及培烧成品的质量，单位为千克(kg):Qa、Qy一炭素制品生坯及焙烧成品低（位）发热量，单位为千焦每千克(kJ/kg)。5.1.5填充料损失化学反应热0s热按式(8)计算填充料损失化学反应热：Q5=(M6Qdy-M,Qzi)/M2(8）式中：Q:一母吨合格产品填充料损失所产生化学反应热，单位为千焦每吨(kJ/):M,、M一测定周期内填充料入炉及出炉时的质量，单位为千克(kg):Q、Q一填充料人炉及出炉时的低（位）发热量，单位为千焦每千克(kJ/kg)。5.1.6预热空气带入热按式(9)计算预热空气带入热：Qs=VaC,(t4-th)/M(9）式中：Q。一每吨合格产品预热空气带人热量，单位为千焦每吨(kJ/);V2一进入热后人炉室空气量，单位为立方米(m3)；C一预热空气在4与之间平均比热，单位为千焦每立方米每摄氏度kJ/(m3)：4一空气预热温度，单位为摄氏度（）。
