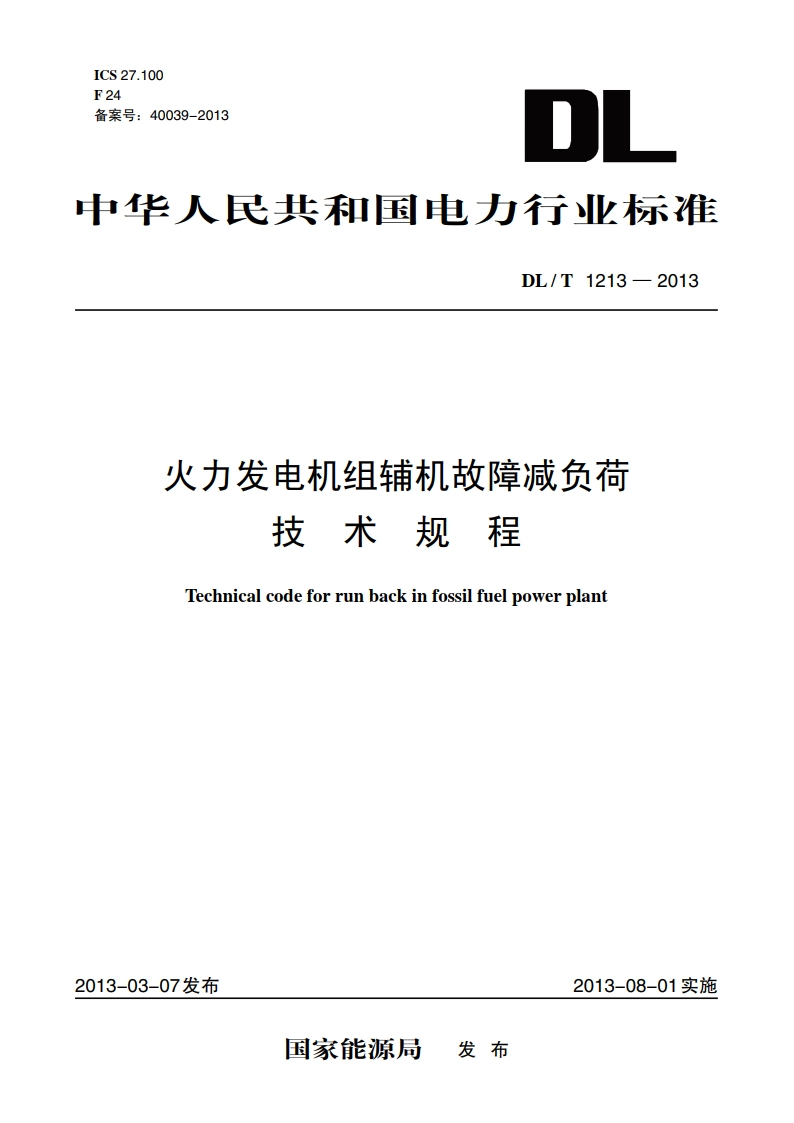

火力发电机组辅机故障减负荷技术规程 DLT 1213-2013.pdf

DL/T1213-2013预热器最大带负荷能力，发生空气预热器RB。4.1.1.2引风机RB:任一引风机停运，且机组负荷大于单台引风机最大带负荷能力，发生引风机RB。4.1.1.3送风机RB:任一送风机停运，且机组负荷大于单台送风机最大带负荷能力，发生送风机RB。4.1.1.4一次风机RB:任一一次风机停运，且机组负荷大于单台一次风机最大带负荷能力，发生一次风机RB。4.1.1.5炉水循环泵RB(可选)：两台运行的炉水循环泵任一停运、备用炉水循环泵未成功联启，且机组负荷大于单台炉水循环泵最大带负荷能力，发生炉水循环泵RB(机组配三台炉水循环泵，两用一备)。4.1.2汽轮机侧RB给水泵RB,可采用以下控制模式：)两台运行的给水泵任一停运、电动给水泵未成功联启，且机组负荷大于单台给水泵最大带负荷能力，发生给水泵RB。b)对于配置两台50%容量汽动给水泵、一台50%容量电动给水泵的机组，当两台运行的汽动给水泵发生一台跳闸，若电动给水泵连锁启动成功时，则不发生给水泵RB。C)汽动给水泵跳闸电动给水泵联启B(可选)：两台运行的汽动给水泵任一停运、电动给水泵成功联启，且机组负荷大于运行给水泵最大带负荷能力，发生汽动给水泵跳闸电泵联启RB。(机组配2台50%容量汽动给水泵及1台30%容量电动给水泵)4.2RB的功能与设计要求4.2.1各类型RB基本功能4.2.1.1空气预热器RB:一台空气预热器主电机跳闸，辅电机未成功联启，联跳相应数量磨煤机，机组切至TF方式，负荷自动减至剩余空气预热器带负荷能力所对应的负荷目标值。4.2.1.2引风机RB:一台引风机跳闸，联跳相应数量的磨煤机，机组切至TF方式，负荷自动减至利余送、引风机带负荷能力所对应的负荷目标值。4.2.1.3送风机RB:一台送风机跳闸，联跳相应数量的磨煤机，机组切至TF方式，负荷自动减至利余送、引风机带负荷能力所对应的负荷目标值。4.2.1.4一次风机RB:一台一次风机跳闸，联跳相应数量的磨煤机，机组切至TF方式，负荷自动减至利余一次风机带负荷能力所对应的负荷目标值。4.2.1.5炉水循环泵B:两台炉水循环泵运行时，其中一台跳闸，备用炉水循环泵未成功联启，联跳相应数量的磨煤机，机组切至TF方式，负荷自动减至剩余炉水循环泵带负荷能力所对应的负荷目标值。4.2.1.6给水泵RB:：一台给水泵跳闸，电动给水泵(30%或50%容量)未成功联启，联跳相应数量的磨煤机，机组切至TF方式，负荷自动减至剩余给水泵带负荷能力所对应的负荷目标值。4.2.1.7汽动给水泵跳闸电泵联启RB:一台汽动给水泵跳闸，启动用电动给水泵(30%容量)联启成功，自动并列，联跳相应数量的磨煤机，机组切至TF方式，负荷自动减至剩余给水泵加电动给水泵带负荷能力所对应的负荷目标值。4.2.2RB信号与通道设计要求4.2.2.1用于触发RB动作的设备状态信号宜采取避免信号误动的措施：对于空气顶热器RB、炉水循环泵RB、给水泵RB等涉及后备设备启动判断的RB项目，应根据设备启动时间设置延时，以确认后备设备启动失败。4.2.2.2应采取措施保证MCS与SCS、FSSS、DEH、MEH系统间与RB功能相关信号交换的可靠性。4.2.2.3RB发生后，应在控制系统有状态与报警显示。4.2.3RB的投运条件当下列各项都满足时，可认为机组具备RB的投运条件：a)机组能够在CCS、TF等方式下运行：b)DEH能够独立运行，或投入CCS谣控运行：2
