火力发电厂锅炉汽包水位测量系统技术规程 DLT 1393-2014.pdf

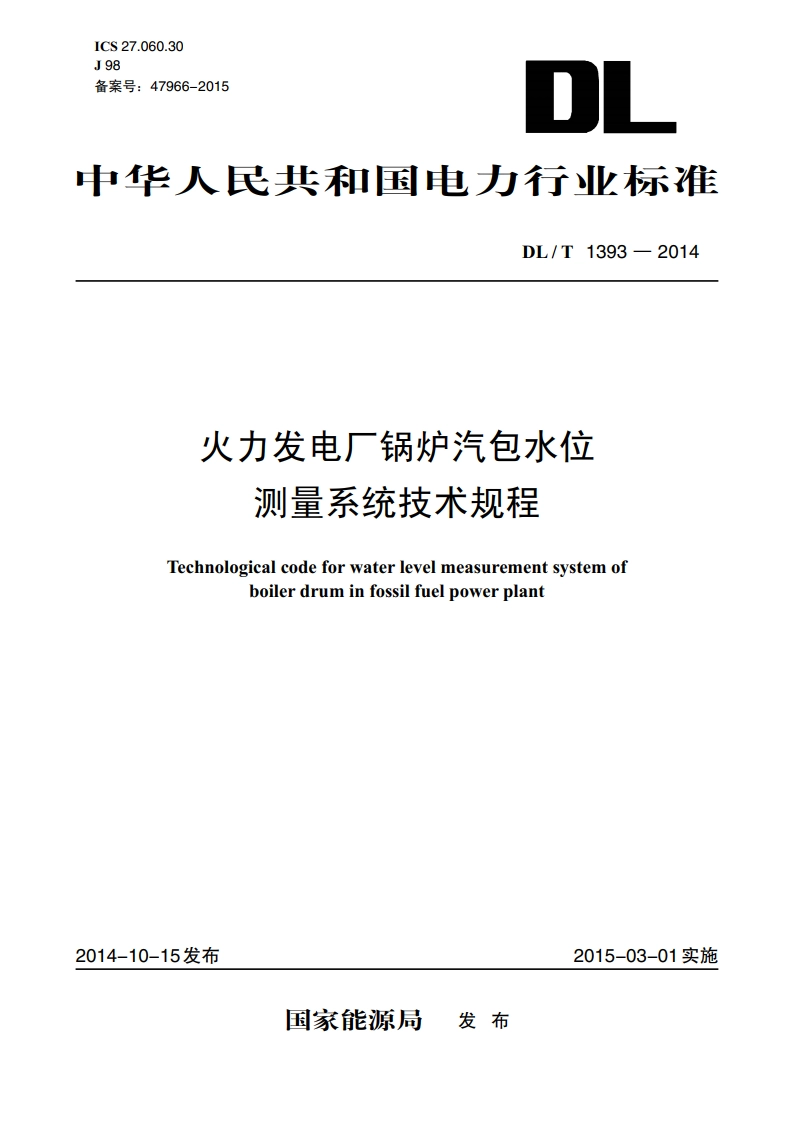

1Cs27.060.30J98备案号：47966-2015中华人民共和国电力行业标准DL/T1393-2014火力发电厂锅炉汽包水位测量系统技术规程Technological code for water level measurement system ofboiler drum in fossil fuel power plant2014-10-15发布2015-03-01实施国家能源局发布DL/T1393-20144总的原则4.1锅炉汽包水位测量系统设计和实施应符合下列安全原则：a)应选择安全可靠性高的单个设备、元件和系统：b)应有采取同型和异型的设备及系统的冗余措施：)应防止共同原因失效、共同模式失效和相关失效，并应符合下列要求：1)互相隔离：2)互相独立：3)多样性（例如多原理）共存。4.2锅炉汽包水位保护跳闸设计，应遵循既要防止拒动，又应尽可能防止误动，且应防止拒动优先的原则。4.3钢炉汽包水位测量系统安装、调试应符合DLT5182和DLT5190.4的规定，并应满足本标准的要求。5设计5.1锅炉汽包水位测量系统的选型5.1.1应选择经实践证明安全可靠的产品。5.1.2测量装置应能消除汽包压力变化的影响。5.1.3应在全量程范围内及时准确地反映锅炉汽包水位变化。5.1.4应能确保从钢炉投入主燃料起就能投入工作（包括保护）.5.1.5应选择经行业有资质的机构组织评审合格的产品。5.1.6按5.2.2规定配置的显示仪表，也应具有汽包压力等形响的补偿措施，并应选择中间转换环节少、可靠性高的仪表。5.2锅炉汽包水位测量系统的配置5.2.1锅炉汽包水位测量系统应采用两种或两种以上工作原理共存的配置方式。5.2.2应至少设置一套独立于分散控制系统(DCS)及其电源的汽包水位显示仪表。5.2.3除按5.2.2规定配置汽包水位显示仪表外，锅炉汽包水位测量系统的配置可采用以下两种方式：)三套差压式汽包水位测量装置和两套电极式汽包水位测量装置：b)六套差压式汽包水位测量装置和一套电极式汽包水位测量装置。5.2.4按5.2.3a)和b)的方式进行水位测量时，应分别从汽包两端取样。5.2.5新建锅炉不宜配置云母水位计，对于已采用云母水位计的锅炉应增加远动隔离门。当云母水位计爆漏时，应远方切断高压、高温水汽的外射。5.2.6为满足锅炉各种工况监视的需要，应另外配置大量程的电极式或差压式汽包水位测量装置，其量程应按5.3.3执行。5.3锅炉汽包水位测量系统的量程5.3.1锅炉汽包水位测量系统的表计和变送器的量程，以及正、负取压孔的高度应根据所选测量装置的作用、类型及可能产生的误差进行正确选择，并应留有足够裕量，避免运行人员对汽包实标水位值产生误判或导致保护拒动。5.3.2除5.3.3对大量程汽包水位测量装置另有规定外，汽包水位测量装置量程选择应符合下列规定：a)电极式汽包水位测量装置的正、负取压孔距离应大于测量筒的量程，测量筒的量程应确保跳闸保护动作值有30%的裕量。b)差压式汽包水位测量装置的变送器量程应确保跳闸保护动作值有20%30%的裕量，正、负取压孔的距离应确保跳闸保护动作值间有30%40%的裕量。采用参比水柱温度不确定的外置式单室平衡容器的系统应选裕量的上限值。
