渔船锚设备安装技术要求 SCT 8071-1994.pdf

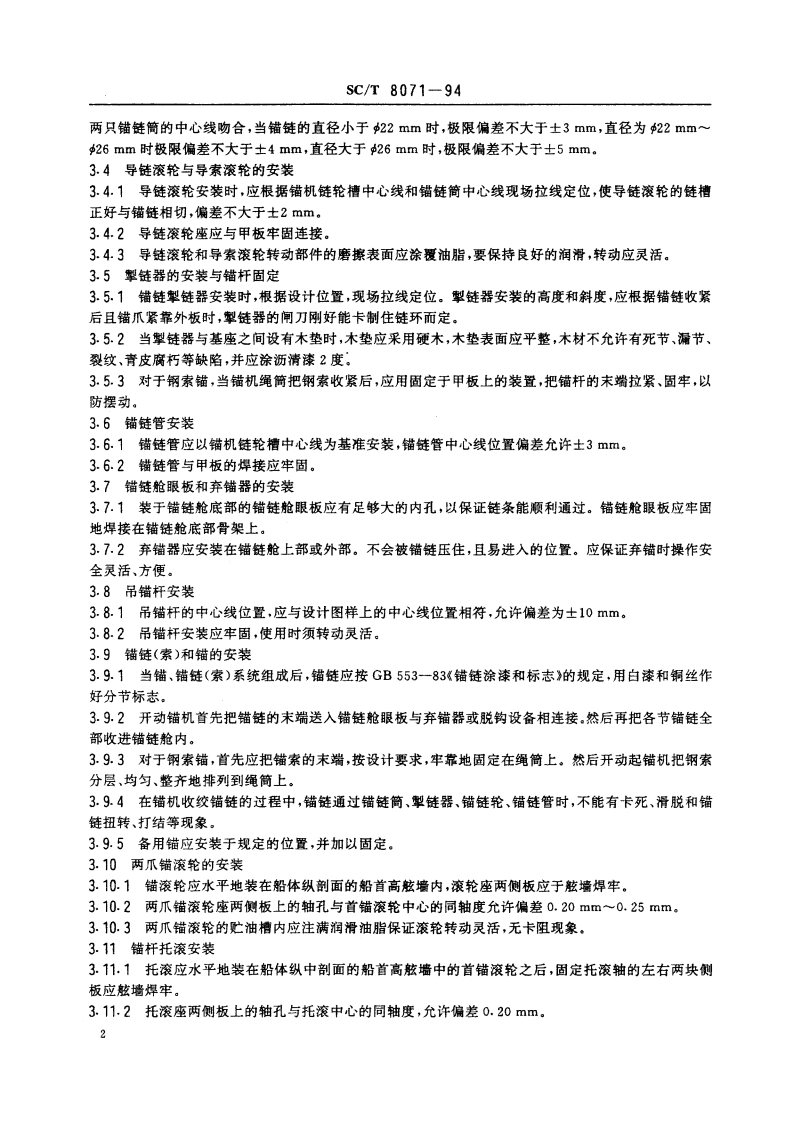

SC/T8071-94两只锚链筒的中心线吻合，当锚链的直径小于22mm时，极限偏差不大于土3mm,直径为22mm26mm时极限偏差不大于土4mm,直径大于26mm时，极限偏差不大于士5mm。3.4导链滚轮与导素滚轮的安装3.4.1导链滚轮安装时，应根据锚机链轮槽中心线和锚链简中心线现场拉线定位，使导链滚轮的链槽正好与锚链相切，偏差不大于士2mm,3.4.2导链滚轮座应与甲板牢固连接。3.43导链滚轮和导索滚轮转动部件的磨擦表面应涂覆油脂，要保持良好的润滑，转动应灵活。3.5掣链器的安装与错杆固定3.5.1锚链掣链器安装时，根据设计位置，现场拉线定位。掣链器安装的高度和斜度，应根据锚链收紧后且锚爪紧靠外板时，掣链器的闸刀刚好能卡制住链环而定。35.2当掣链器与基座之间设有木垫时，木垫应采用硬木，木垫表面应平整，木材不允许有死节、漏节、裂纹、青皮腐朽等缺陷，并应涂沥清漆2度。35.3对于钢素锚，当锚机绳筒把钢素收紧后，应用固定于甲板上的装置，把铺杆的末端拉紧、固牢，以防摆动。3.6锚链管安装3.6.1锚链管应以辅机链轮槽中心线为基准安装，锚链管中心线位置偏差允许土3mm。362锚链管与甲板的焊接应牢固。3.7锚链舱眼板和弃锚器的安装3.7.1装于锚链舱底部的锚链舱眼板应有足够大的内孔，以保证链条能顺利通过。锚链舱眼板应牢固地焊接在锚链舱底部骨架上3.7.2弃错器应安装在锚链舱上部或外部。不会被锚链压住，且易进入的位置。应保证弃锚时操作安全灵活、方便。3.8吊锚杆安装38.1吊锚杆的中心线位置，应与设计图样上的中心线位置相符，允许偏差为士10mm。382吊错杆安装应牢固，使用时须转动灵活。3.9锚链（索）和锚的安装3.9.1当锚、锚链（索）系统组成后，错链应按GB553一83锚链涂漆和标志的规定，用白漆和铜丝作好分节标志。3.9.2开动锚机首先把锚链的末端送入锚链舱眼板与弃锚器或脱钩设备相连接，然后再把各节锚链全部收进锚链枪内。3.9.3对于钢索锚，首先应把锚紫的末端，按设计要求，牢靠地固定在绳筒上。然后开动起锚机把钢索分层，均匀、整齐地排列到绳简上。3.9.4在错机收纹绞锚链的过程中，锚链通过锚链筒、掣链器、错链轮、铺链管时，不能有卡死、滑脱和锚链扭转、打结等现象。3.9.5备用锚应安装于规定的位置，并加以固定。3.10两爪锚滚轮的安装3.10.1锚滚轮应水平地装在船体纵剖面的船首高舷墙内，滚轮座两侧板应于舷墙焊牢。3.10.2两爪锚滚轮座两侧板上的轴孔与首锚滚轮中心的同轴度允许偏差0.20mm0.25mm。3.10.3两爪锚滚轮的贮油槽内应注满润滑油脂保证滚轮转动灵活，无卡阻现象。3.11锚杆托滚安装3.11.1托滚应水平地装在船体纵中剖面的船首高舷墙中的首锚滚轮之后，固定托滚轴的左右两块侧板应舷墙焊牢。3.11.2托滚座两侧板上的轴孔与托滚中心的同轴度，允许偏差0.20mm。2(京)新登字023号P5-LZ08中华人民共和国水产行业标准渔船锚设备安装技术要求SC/T8071-94中国标准出版社出版北京复兴门外三里河北而16号邮政编码：100045电话：8522112中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印开本88012301/16印张1/2字数5千字1995年4月第一版1995年4月第一次印剧印数1-1000书号：1550662-9742SC/T8071-1994标目260一40
