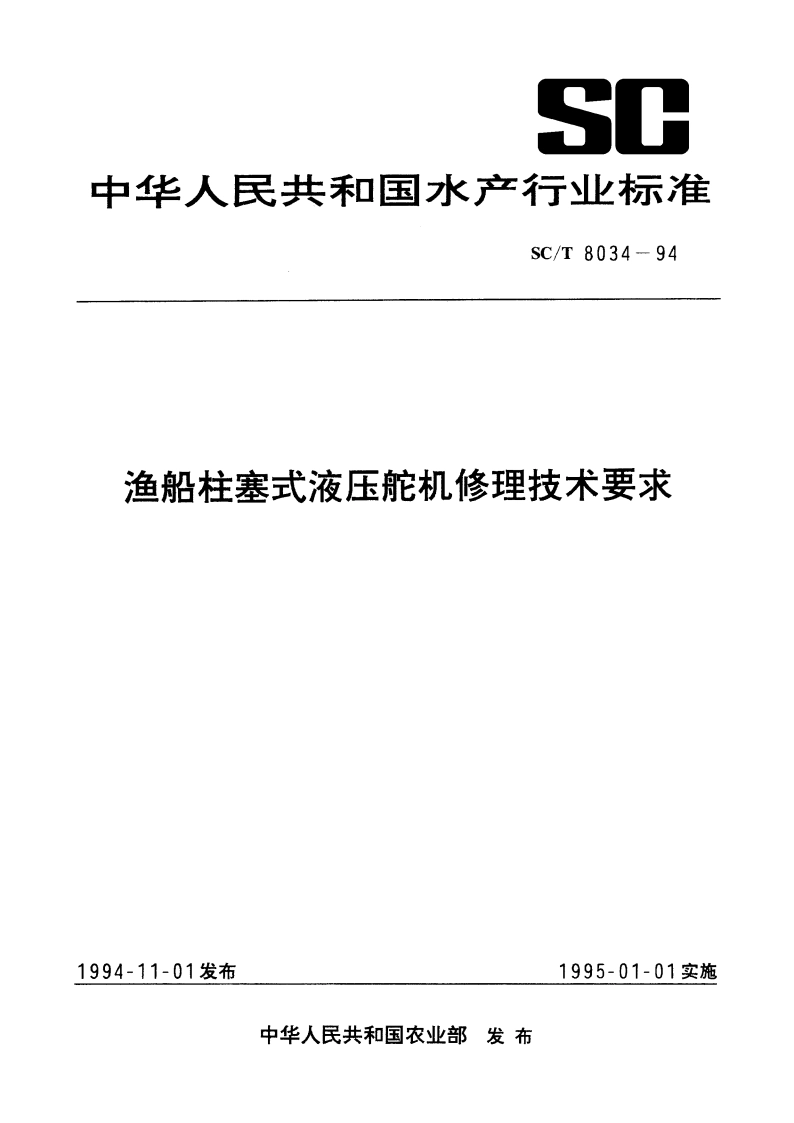

渔船柱塞式液压舵机修理技术要求 SCT 8034-1994.pdf

中华人民共和国水产行业标准SC/T8034-94渔船柱塞式液压舵机修理技术要求代臀SC34-791主题内容与适用范围本标准规定了渔船柱塞式液压舵机修理技术要求。本标准适用于渔船柱塞式液压舵机的修理。其扭矩和工作压力范围为：15.0030.00kNm,2.456.18MPa.2引用标准CB772船用碳素钢铸件技术要求CB883铜合金铸件技术条件3液压舵机主要零件修理技术要求3.1液压舵机铸钢件的铸造要求3.1.1铸钢件化学成分及机械性能应符合CB772标准的规定。3.1.2铸钢件尺寸符合图样要求。3.1.3铸钢件内、外表面应光洁，不应有粘砂、气孔、裂缝、缩孔、冷隔等缺陷。铸件需加工的表面，经机加工可以去除的缺陷允许存在。3.1.4铸件缺陷允许焊补，焊补后表面应平整光洁，无裂缝，气孔、夹渣咬边。焊补后铸件应消除应力。3.2液压舵机铜合金铸件的铸造要求3.2.1铜合金铸件的化学成分及机械性能应符合CB883标准的规定。3.2.2铸件的尺寸应符合图样要求。3.2.3铸件表面应光洁、平整、不应有裂纹，冷隔及穿透性缺陷。铸件内部应致密、无缩孔，缩裂。铸件需加工的表面，允许存在加工后能去除的缺陷。3.2.4铸件允许用焊补方法进行修补，铸件焊补后应消除应力。3.3运动件的装配间隙及使用极限间隙见表1。表1mm源轴径或孔径配合件名称安装间隙使用极限间隙(基本尺寸)销与浙块0(50)0.03-0.151.00导杆与导块村套500.030.050.40舵柄与滑块65(75)0.04-0.181.00柱塞与衬套150(125)0.05-0.130.403.4易损件衬套、导块衬套、滑块等按使用极限间隙决定修换。3.5密封环在失去密封性能后予以换新。中华人民共和国农业部1994-11-01批准1995-0101实施SC/T8034-943.10.2液压舵机在总装前，须对各零件进行检验，合格后进行组装。3.10.3在装配前，对接触液压油的零件必须清洗干净，防止杂质进入液压油。3.10.4装配时，应进行调整，使各运动件能灵活滑动。3.10.5总装完毕，在额定压力下进行密性试验，在5min内不得有渗漏。
