液压挖掘机 正铲斗容量标定 JGT 5038.2-1995.pdf

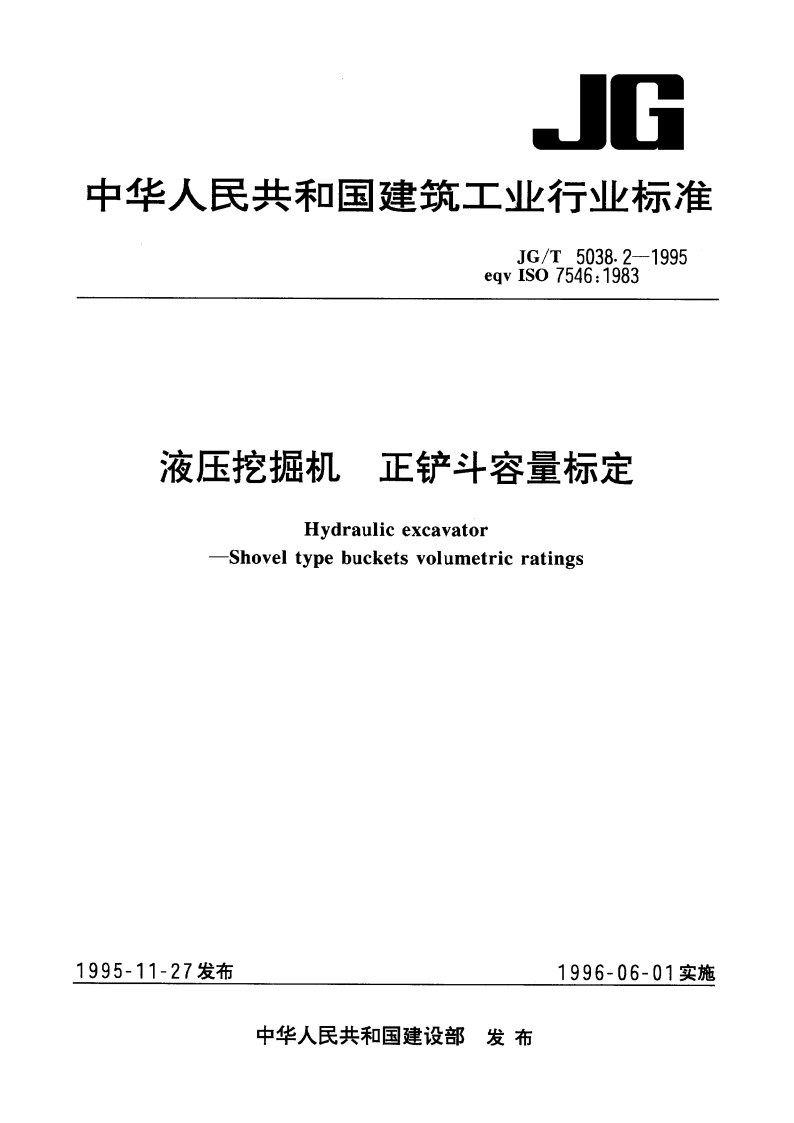

中华人民共和国建筑工业行业标准液压挖掘机正铲斗容量标定JG/T5038.2-1995eqv IS07546:1983Hydraulic excavator-Shovel type buckets volumetric ratings1范围本标准规定了液压挖掘机正铲斗容量的标定方法。本标准适用于液压传动（包括全液压和半液压）的带有正铲斗的挖掘机和装载机铲斗斗容量的标定。2一般规定2.1铲斗内壁局部不连续部分如斗齿、斗齿套、侧板凸出部分、孔槽及加强筋等，对铲斗容量标定值的影响可忽略不计，见图1、图2。2.2在铲斗后部设置的开缝式背板，不包括在容量计算中。与铲斗为一整体的高背板（挡板），则包括在容量计算中。2.3本标准只适用于尺寸X与Y的比值大于12的情况（见图3），其中X为切削刃与背板之间铲斗的开度，Y为铲斗侧板上缘最低点到侧板上缘前后角交点连线的距离。2.4平装容量：位于标定面以下的容量。2.5堆尖部分容量：位于标定面以上四周以1比2斜度向上堆尖形成的体积。正铲图1正铲液压挖掘机中华人民共和国建设部1995-11-27批准1996-06-01实施JG/T5038.2-1995侧板档板斗档切制刀图2正铲斗侧板的前角交点标定面X侧板的后角交点图3非规则侧板的X和Y尺寸2.6铲斗容量计算VR=Vs+VT式中：Vg一一铲斗斗容量，m3,Vs一铲斗平装容量，m3,Vr一铲斗堆尖部分容量，m.3正铲斗容量标定3.1基本型铲斗背板不高出两侧板后角交点所连成的线，切削刃不高出两侧板前角交点所连成的线（见图4），3.1.1标定面由切削刃口到背板上缘之间的连线沿斗宽方向所形成的水平面。3.1.2铲斗容量的计算3.1.2.1平装容量Vs=AW(2)2
