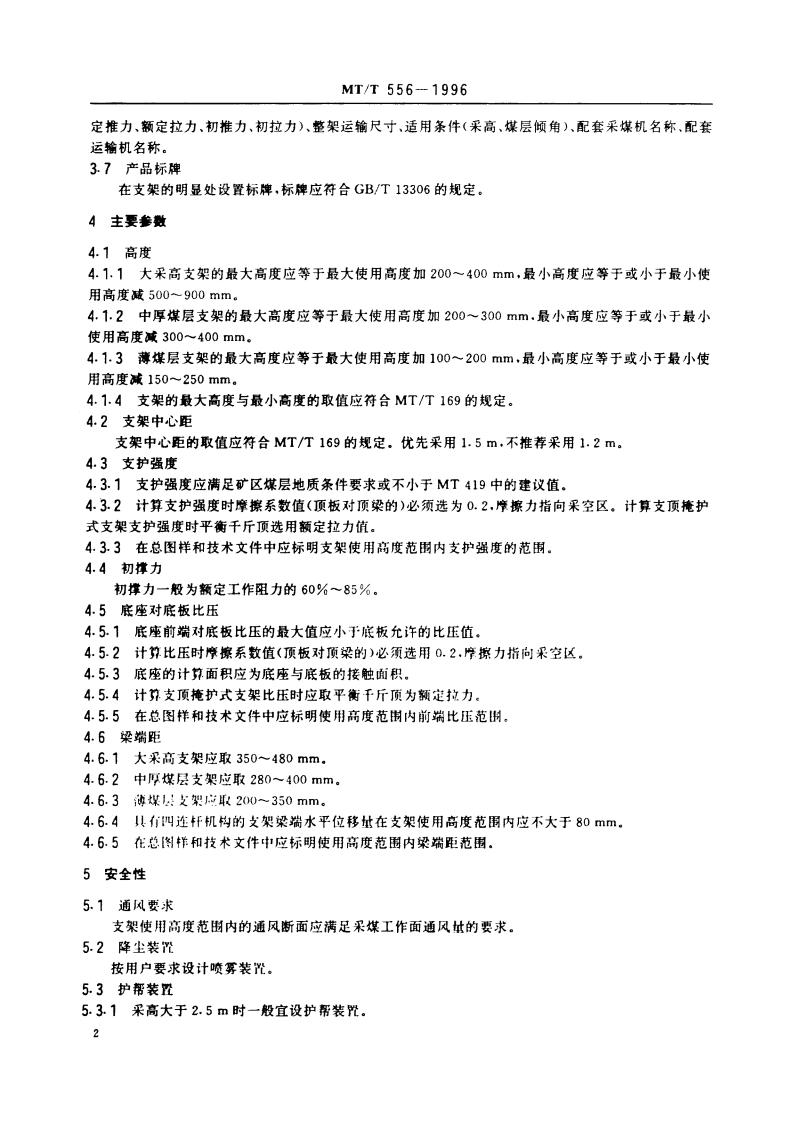

MT/T556-1996定推力、额定拉力、初推力，初拉力)、整架运输尺寸、适用条件（采高、煤层倾角）、配套采煤机名称、配套运输机名称。3.7产品标牌在支架的明显处设置标牌，标牌应符合GB/T13306的规定。4主要参数4.1高度4.1.1大采高支架的最大高度应等于最大使用高度加200400mm,最小高度应等于或小于最小使用高度减500900mm。4.1.2中厚煤层支架的最大高度应等于最大使用高度加200300mm,最小高度应等于或小于最小使用高度减300400mm。4.1.3薄煤层支架的最大高度应等于最大使用高度加100200mm,最小高度应等于或小于最小使用高度减150250mm.4.1.4支架的最大高度与最小高度的取值应符合MT/T169的规定。4.2支架中心距支架中心距的取值应符合MT/T169的规定，优先采用1.5m,不推荐采用1.2m。4.3支护强度4.3.1支护强度应满足矿区煤层地质条件要求或不小于MT419中的建议值。43.2计算支护强度时摩擦系数值（顶板对顶梁的）必须选为0.2，摩擦力指向采空区。计算支顶掩护式支架支护强度时平衡千斤顶选用额定拉力值。43.3在总图样和技术文件中应标明支架使用高度范围内支护强度的范围。4.4初撑力初撑力一般为额定工作阻力的60%85%.4.5底座对底板比压4.5.1底座前端对底板比压的最大值应小于底板允许的比压值。45.2计算比压时摩擦系数值（顶板对顶梁的）必须选用0.2，摩擦力指向采空区.4.5.3底座的计算面积应为底座与底板的接触面积。45.4计算支顶掩护式支架比压时应取平衡千斤顶为额定拉力.4.5.5在总图样和技术文件中应标明使用高度范围内前端比压范H。4.6梁端距4.6.1大采高支架应取350480mm.4.6.2中厚煤层支架应取280400mm.4.6.3海煤：支架应取200350mm。4.6.4具叫连杆机构的支架梁端水平位移址在支架使用高度范围内应不大于80mm。4.6.5在总图样和技术文件中应标明使用高度范围内梁端距范围.5安全性5.1通风要求支架使用高度范围内的通风断面应满足采煤工作面通风址的要求。5.2降尘装咒按用户要求设计喷雾装置。5.3护帮装置5.31采高大于2.5m时一般宜设护帮装咒.2
