混凝土用膨胀型、扩孔型建筑锚栓 JG 160-2004.pdf

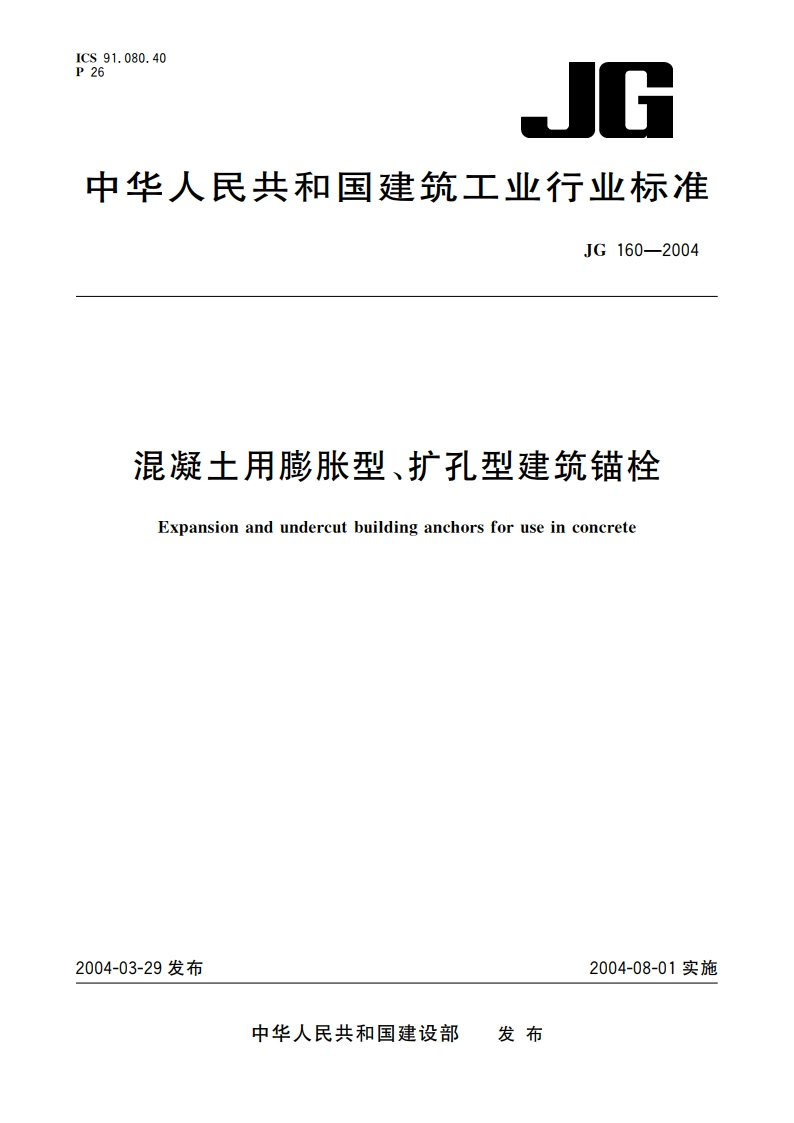

1CS91.080.40P26G中华人民共和国建筑工业行业标准JG160-2004混凝土用膨胀型、扩孔型建筑锚栓Expansion and undercut building anchors for use in concrete2004-03-29发布2004-08-01实施中华人民共和国建设部发布JG160-2004混凝土用膨张型、扩孔型建筑锚栓1范围本标准规定了以普通混凝土为基材的膨胀型、扩孔型建筑锚栓的分类、要求、性能等级、试验方法、检验规则、标志及包装、运输和贮存。本标准适用于金属材料制造的，用于开裂或者非开裂普通混凝土上锚固的锚栓。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB175硅酸盐水泥、普通硅酸盐水泥GB/T193普通螺纹直径与螺距系列GB/T196普通螺纹基本尺寸GB/T197普通螺纹公差GB/T228金属材料室温拉伸试验方法(GB/T228一2002，eqv1S06892:1998)GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1一2000，idt ISO898-1:1999)GB/T3098.2紧固件机械性能螺母粗牙螺纹(GB/T3098.2一2000，idt IS0898-2:1992)GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱(GB/T3098.6一2000，idt IS03506-1:1997)GB/T3098.15紧固件机械性能不锈钢螺母(GB/T3098.15一2000，idt IS03506-2:1997)GB/T5267.1紧固件电镀层GB/T5267.2紧固件非电解锌片涂层GB/T14684建筑用砂GB/T14685建筑用卵石、碎石GB/T50081普通混凝土力学性能试验方法CECS03钻芯法检测混凝土强度技术规程3定义、符号3.1定义本标准采用下列定义。3.1.1锚栓anchors将被连接件锚固到已硬化的混凝土基材上的锚固组件。3.1.2膨张型锚栓expansion anchors利用膨张件挤压锚孔孔壁形成锚固作用的锚栓。3.1.3扩孔型锚栓undercut anchors通过错孔底部扩孔与锚栓扩张件之间的锁键而形成错固作用的错栓。
