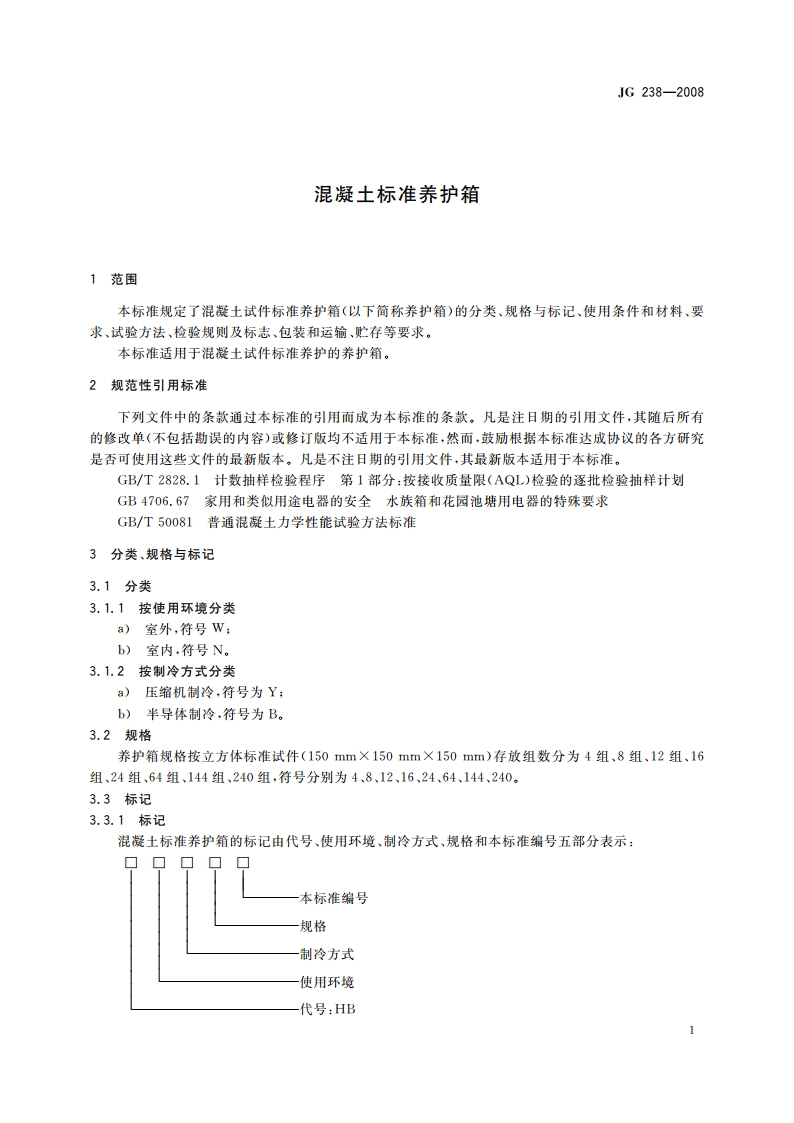

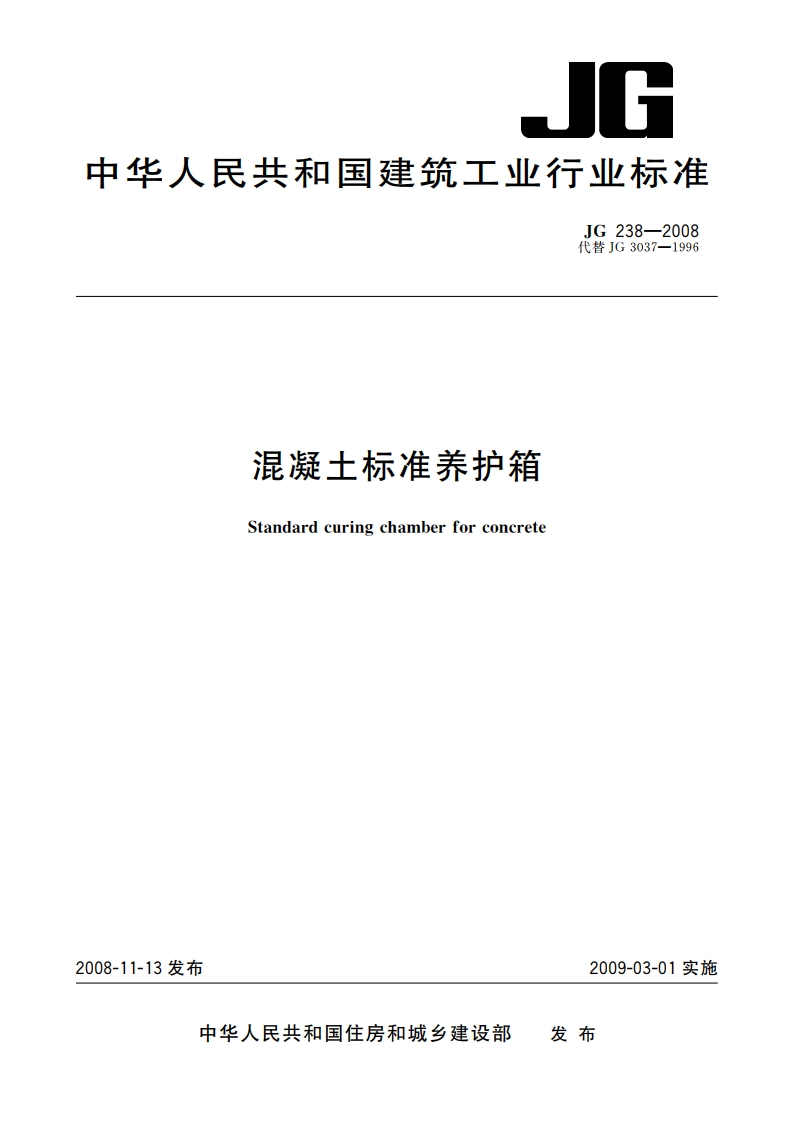

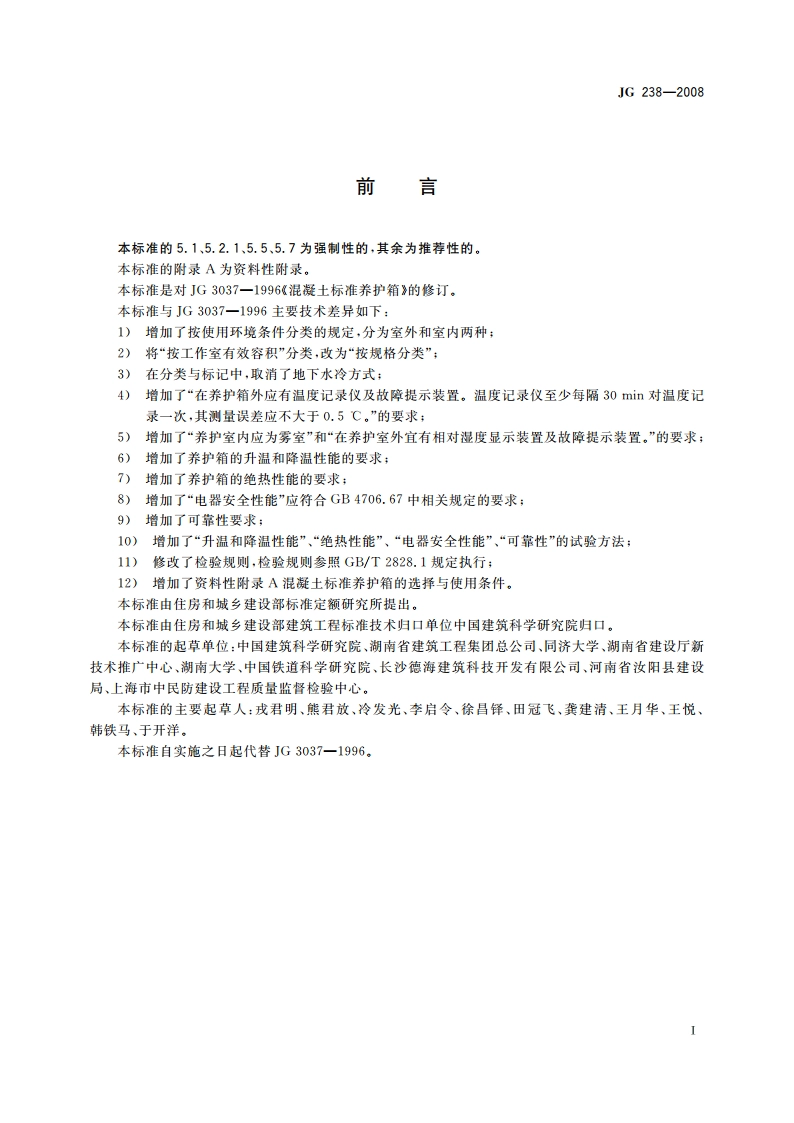

G中华人民共和国建筑工业行业标准JG238-2008代替JG3037一1996混凝土标准养护箱Standard curing chamber for concrete2008-11-13发布2009-03-01实施中华人民共和国住房和城乡建设部发布JG238-20083.3.2标记示例a)室外使用，采用压缩机制冷、存放144组标准试件的养护箱，其标记为：HBWY144JG238-2008:b)室内使用，采用半导体制冷，存放64组标准试件的养护箱，其标记为：HBNB64JG238-2008:4使用条件和材料4.1使用条件4.1,1养护箱应在无水浸泡、周围无强烈振动及强电磁场影响的环境条件下使用。4.1.2当室外使用时，室外的极限温度不应低于一20C。4.1.3当选择室内使用环境时，室内的温度应在042范围内。4.1.4供电电源电压应为220V士22V,频米应为50Hz士0.5Hz。4.1.5养护箱的规格可参照附录A中A.1选择。4.1.6环境和试件在不同温度的情况下，满容量时养护箱内中心点（见图1）升温或降温到20时所需的功率可参照附录A中A,2取用。4.1.7养护箱在不同环境温度中，箱内满负荷并符合5.1和5.2的条件下断电，箱内满容量温升或降温小于2C的保温时间曲线，可参照附录A中的A,3取用。4.2材料4.2.1养护箱内壁应采用不锈钢板或工程塑料等能防止锈蚀的材料制作。4.2.2养护箱试件养护支架宜采用工程塑料或防锈材料制作，用不防锈材料制作的支架应作防锈处理。5要求5.1温度养护箱工作室内温度应保持在202之内，并具备自动控制功能，在养护箱外应有温度记录仪及故障提示装置。温度记录仪应至少每隔30in对温度记录一次，其测量误差不应大于0.5。5.2相对湿度5.2.1养护箱工作室内的相对湿度应大于95%，且应为雾室。应具备自动控制相对湿度的功能。试件表面应呈潮湿状态，不得受水滴或被水冲淋。5.2.2在养护箱外宜有相对湿度显示装置及故摩提示装置。5.3门密封性养护箱保温隔热密封门应具有良好的密封性能。5.4升降温性能5.4.1升温性能环境和试件温度为5C的条件下，满容量时养护箱内中心点（见图1）温度升到20C的时间不应大于10h,5.4.2降温性能环境和试件温度为35C的条件下，满容量时养护箱内中心点（见图1）温度降到20C的时间不应大于10h。5.5绝热性能在断电的情况下，环境温度为35且箱内温度和相对湿度满足5.1和5.2时，在10h内，满容量温升应小于2。2JG238-20085.6噪声养护箱运行时的噪声不应大于65dB(A)。5.7电器安全性养护箱的电器安全性能应符合GB4706.67中相关规定的要求。5.8可靠性养护箱的可靠性不应小于4000。5.9运输试验经运输试验后，养护箱应外观完好、紧固件无松脱现象，养护箱性能应满足5.1、5.2、5.3的要求。5.10表观)养护箱的防锈涂镀层应平整光滑、色泽均匀，不得有露底，起泡、起层或擦伤痕迹。b)养护箱内试件支架尺寸应能满足GB/T50081的规定。)养护箱内底面宜设积水槽，应能将箱内底面和积水槽内积水自动排至箱外。d)养护箱运行时外壁和密封门不应有结露现象，)养护箱内应有满足运送、放置、辨认试件的照明。6试验方法6.1温度6.1.1试验仪器试验用校核温度计，其测量误差不应大于0.2，6.1.2测试点位置及数量将养护箱的有效容积内分为上、中、下三个测试面。上层为存放试件最上层顶面：中层存放试件部分的几何中心所在的平面：下层为存放试件的最下层底面。测点位于三个测试面上，中心测点位于存放试件部分儿何中心，其余测点为存放试件部分外边缘。三个测试面共设13个测点，其布放位置见图1。00000006(o0000oa)上层b)中层c)下层、温度测点.一相对湿度测点图1温、湿度测点布置图6.1.3试验步骤a)按规定放置试件，试件与箱内壁间距不应小于50mm,试件彼此间隔为20mm:b)按本标准6.1.2布置温（湿）度测点，然后关闭密封门：c)接通养护箱电源，开始升温（降温）期间每隔10mi测试工作室中心点温（湿）度一次，在中心点的温（湿）度第一次达到规定值并稳定2h后开始正式测试，每隔1h测试一次，共测试24次：d)校核箱内温（湿）度是否与温度记录仪（湿度显示仪）一致。校核温度记录仪（湿度显示仪）时，校核温度计的传感器应尽量靠近温度记录仪（湿度显示仪）的传感器。)校核温（湿）度计显示的温（湿）度不符合要求时，检查故障提示装置是否工作，3
