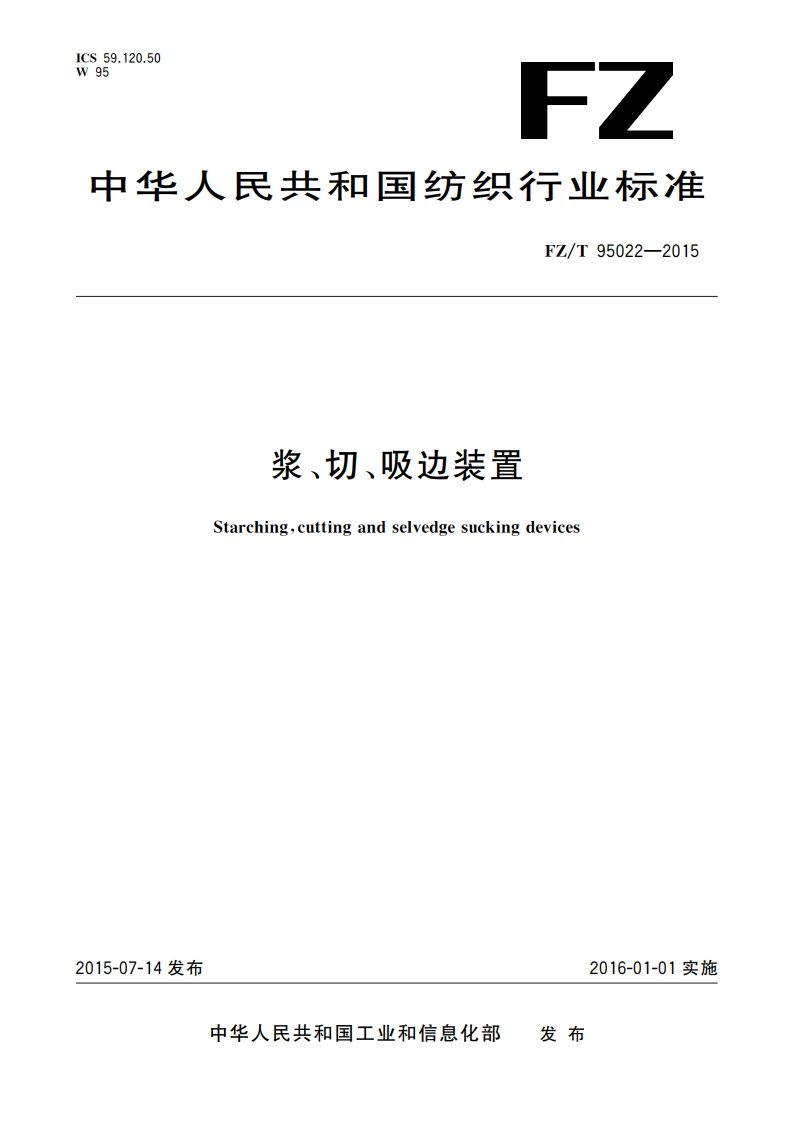

浆、切、吸边装置 FZT 95022-2015.pdf

F7/T95022-20153.3吸边装置参数吸边装置的参数见表3。表3项目参数吸边风量/(mh)380吸边风管通径/mm38,50最大真空度/kPa35吸边电机功率kW5.54要求4.1浆边装置相对于导轨的安装位置应方便调整，浆轮转动应灵活。4.2切边装置相对于导轨的位置应方便调整。4.3切刀升降应灵活。4.4切刀硬度60HRC65HRC。4.5切刀对安装轴线的端面圆跳动公差不大于0.5mm。4.6切边装置切下的布边应整齐。4.7吸边效果良好：切下的布边应及时吸离。4.8产品应按GB/T17780.7的规定，采取安全防护措施和警示标志。4.9产品涂装应符合FZ/T90074的规定。5试验方法5.1切刀硬度(4.4)，按GB/T230.1一2009试验方法(C标尺)，用便携式超声波硬度计检测。5.2切刀对安装轴线的瑞面圆跳动公差(4.5)，用百分表检测。5.3其余项目，感官检测。6检验规则6.1型式检验6.1.1产品在下列情况之一时，应进行型式检验：)新产品鉴定时，b)生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时：)正常生产时，定期或积累一定产量后，应进行一次周期性检验：d)出厂检验结果与上次型式检验有较大差异时；)第三方进行质量检验时。6.1.2检验项目：第4章的全部项目。2
