法兰铸钢直角出海阀 CBT 3087-1994.pdf

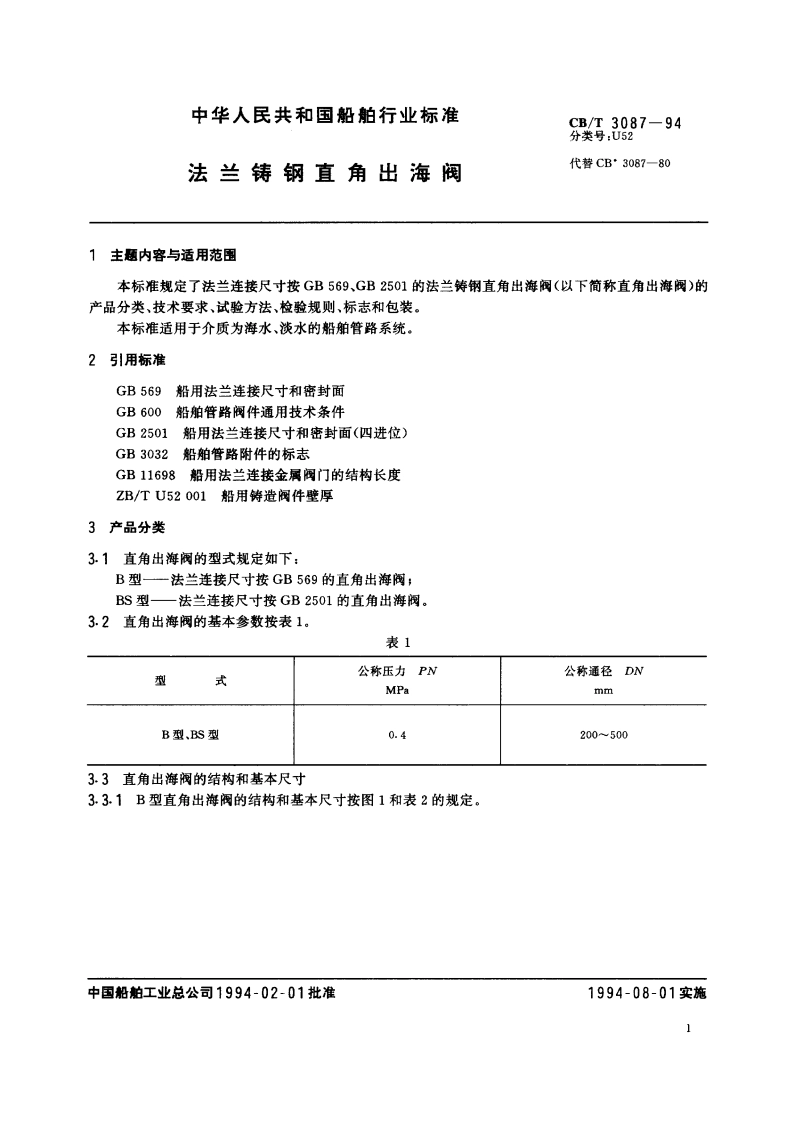

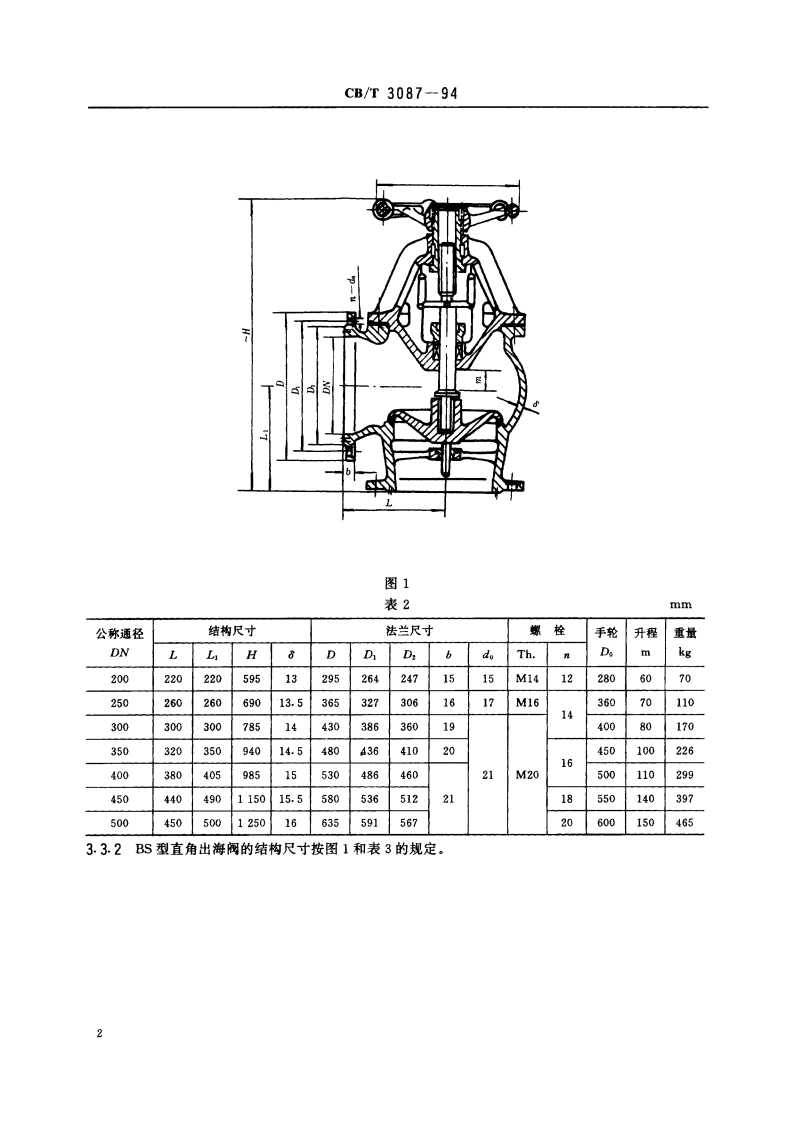

中华人民共和国船舶行业标准CB/T3087-94分类号：U52法兰铸钢直角出海阀代整CB3087一801主题内容与适用范围本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸钢直角出海阀（以下简称直角出海阀）的产品分类、技术要求、试验方法、检验规则、标志和包装。本标准适用于介质为海水、淡水的船帕管路系统。2引用标准GB569船用法兰连接尺寸和密封面GB600船舶管路阀件通用技术条件GB2501船用法兰连接尺寸和密封面（四进位）GB3032船舶管路附件的标志GB11698船用法兰连接金属阀门的结构长度ZB/TU52001船用铸造阀件壁厚3产品分类3.1直角出海阀的型式规定如下：B型一法兰连接尺寸按GB569的直角出海阀，BS型一法兰连接尺寸按GB2501的直角出海阀。3.2直角出海阀的基本参数按表1。表1公称压力PN公称通径DN型式MPammB型，BS型0.420050033直角出海阀的结构和基本尺寸3.3.1B型直角出海阀的结构和基本尺寸按图1和表2的规定。中国船帕工业总公司1994-02-01批准1994-08-01实施1
