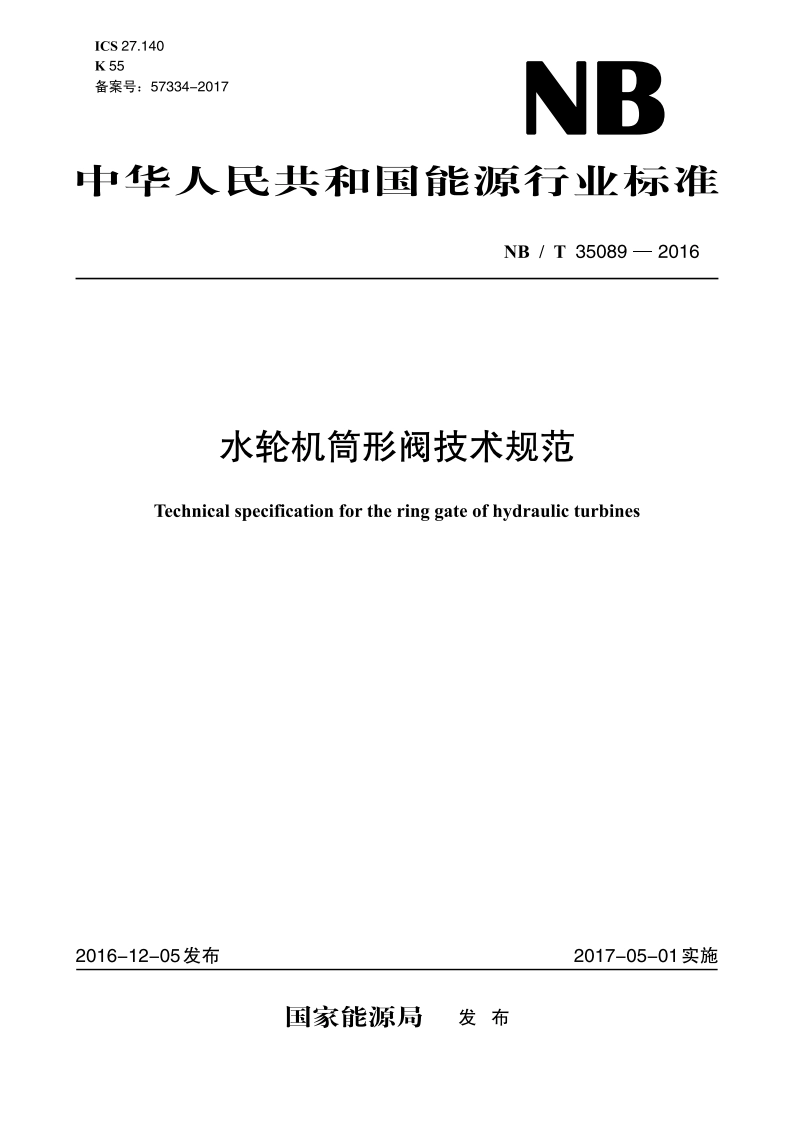

水轮机筒形阀技术规范 NBT 35089-2016.pdf

NB/T35089-2016筒形阀关闭过程中，单个接力器最大受力与平均受力的比值。3.5开度openings筒形阀的开启行程V与全行程Y的比值，用百分比表示。3.6偏差（或偏差值）deviationS筒形阀在任意开度位置，任意两个接力器活塞行程差值的绝对值，单位为毫米(mm)。3.7最大极限偏差maximum deviationSmas筒形阀动作过程中产生机械卡死的偏差允许设计值，单位为毫米(m)。3.8同步synchronization当筒形阀的偏差值S40%S时，认为筒形阀同步。注：理论上，筒形阀同步时，其偏差值S=0。3.9失步loss of synchronization当筒形阀的偏差值40%SaS80%Sm时，认为筒形阀失步。3.10卡阻blocking当筒形阀的偏差值S80%Sx,或筒形阀失步时自动纠偏无效，认为筒形阀卡阻。3.11动水关闭shutdown in flow在水轮机过流条件下关闭筒形阀的操作。4技术要求4.1水轮机筒形阀装设条件4.1.1引水系统采用一管多机布置形式的水电站，水轮机装设筒形阀应考虑电站检修安排需要。4.1.2最大水头在150m及以上的水轮机，或最大水头在100m一150m的多泥沙河流电站水轮机可装设筒形阀。4.1.3最大水头在100m以下的水轮机，根据需要应进行经济技术比较后确定是否装设筒形阀。4.2性能要求4.2.1筒形阀应具有防止水轮机飞逸、保护导水机构、减少漏水量的功能4.2.2筒形阀只处于全开或全关位置，不作流量调节用。4.2.3筒形阀设计应保证在筒形阀开启、关闭时，不产生任何有害振动和共振。4.2.4筒形阀设计应保证在筒体最大水压差下开启。4.25筒形阀设计应保证在水轮机任何运行工况，均能安全、可靠地动水关闭。筒形阀开启、关闭时间在60s一120s内可调。4.2.6筒体下端形状的设计应避免筒形阀关闭时产生过大的下拉力和振动，必要时通过水力模型试验确定。2
