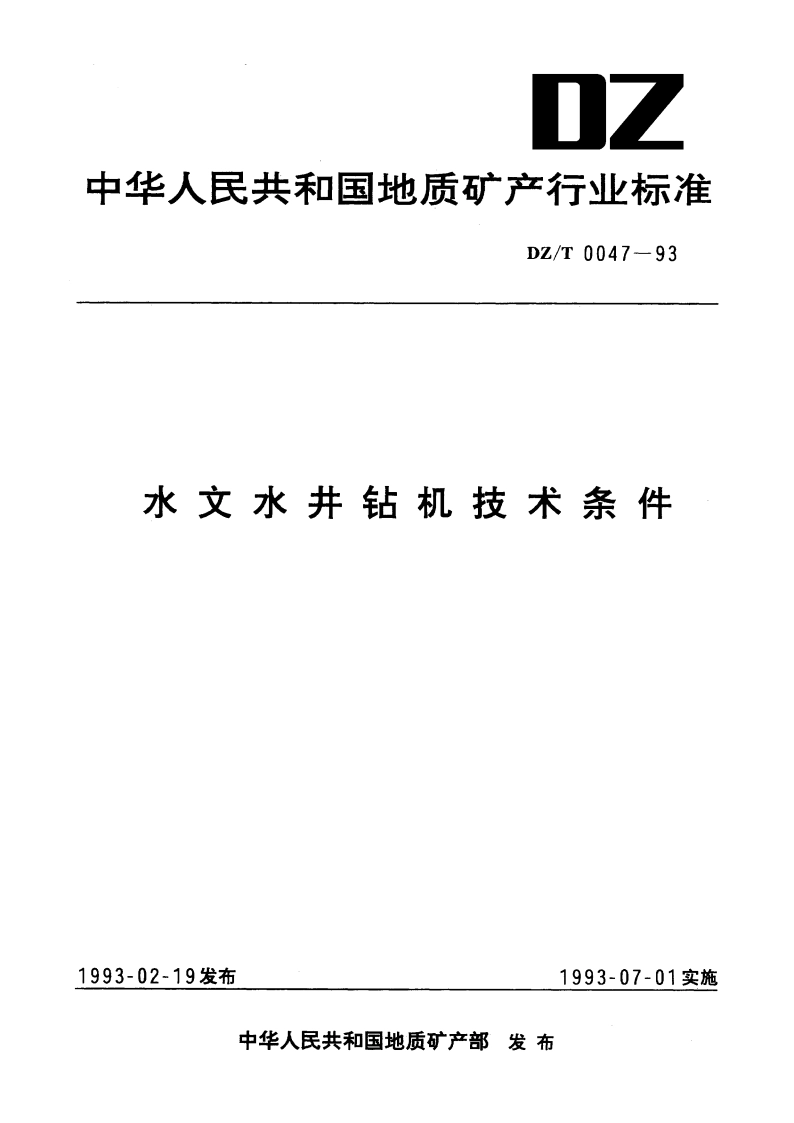

水文水井钻机技术条件 DZT 0047-1993.pdf

DZ/T0047-9332.3.2钻塔起落动作平稳，定位准确，连接可靠。并具有可常的固定锁紧装置。3.2.3.3钻塔按1.5倍大钩额定载荷进行静载试验时，不允许有水久变形，焊缝焊口处不得有裂纹现象。3.2.4加、减压装置32.4.1加、减压油缸，应在配置前进行校核试压。3242钢丝绳（链条）连接牢固，各滑轮及加、减压装置运转自如，受力均衡，动作同步，无卡阻现象。32.5水龙头3.2.5,1主要受力零件（提环、中心管、壳体）的制造质量及水龙头的装配质量应达到设计要求。3.2.5.2主轴轴向窜动量不大于0.25mm。32.5.3主轴轴承应转动平稳，无异常响声。3.2.6齿轮箱3261各变档手把必须操纵灵活，定位准确，互锁可靠，不得有卡滞、脱档、乱档现象。326.2离合器松紧度合适，开、合无卡阻现象，工作可靠。3.2.6.3安装后，用手转动轮系必须灵活，无卡阻现象。3.2.6.4箱体a.各轴承部位的孔的公差等级不低于IT7,表面粗髓度Ra不大于3.2m:b.各齿轮轴轴承部位的孔的中心距偏差应符合GB10095中的有关规定。3.2.6.5齿轮a.齿轮箱各齿轮热处理硬度应符合下表的规定：序号材为齿面硬度不低于心部便度不低于调质硬度a调质钢HRC40HB2412866海碳钢HRC56HRC30b.齿轮定位孔公差等级不低于IT7,表面粗糙度Ra不大于3.2mc齿轮精度不低于9级，d.齿轮副的接触斑点：沿齿长不少于40%，沿齿高不少于45%：e,齿面粗糙度Ra不大于3.2m.3.2.7液压系统3.2.7.1液压元件应符合GB7935中的有关规定，液压系统应符合GB3766中的规定。3.2.7.2液压系统的传动应平稳，不得有振动、冲击、爬行和吸空等不正常现象。3.2.7.3液压系统应有防止过载的装置，调压阀的压力应能稳定在系统额定工作压力值上。3.2.7.4各液压油缸应能在有效行程内的任意位置上准确平稳地停止，其位移量应不超过设计值。3.2.7.5液压系统各接合处和管路的连接处必须严密，不得有渗漏现象。3.3装配技术要求3.3.1钻机的装配质量应符合DZ7的规定.3.32总装后，钻塔大钩中心线与转盘中心线同轴度误差不大于钻塔全高的1/1000。33.3卷扬机抱闸松开时，制动闸与卷筒应分离彻底，转动卷筒应轻快灵活，制动时，制带接触面积均匀，制动准确可靠，不得有偏磨现象。3.3.4钻机与汽车应连接可靠，取力装置传动平稳、声响正常，德封件无漏油、漏液现象，紧固件无松动现象。
