水文水井钻探钻粒钻头 DZT 0057-1993.pdf

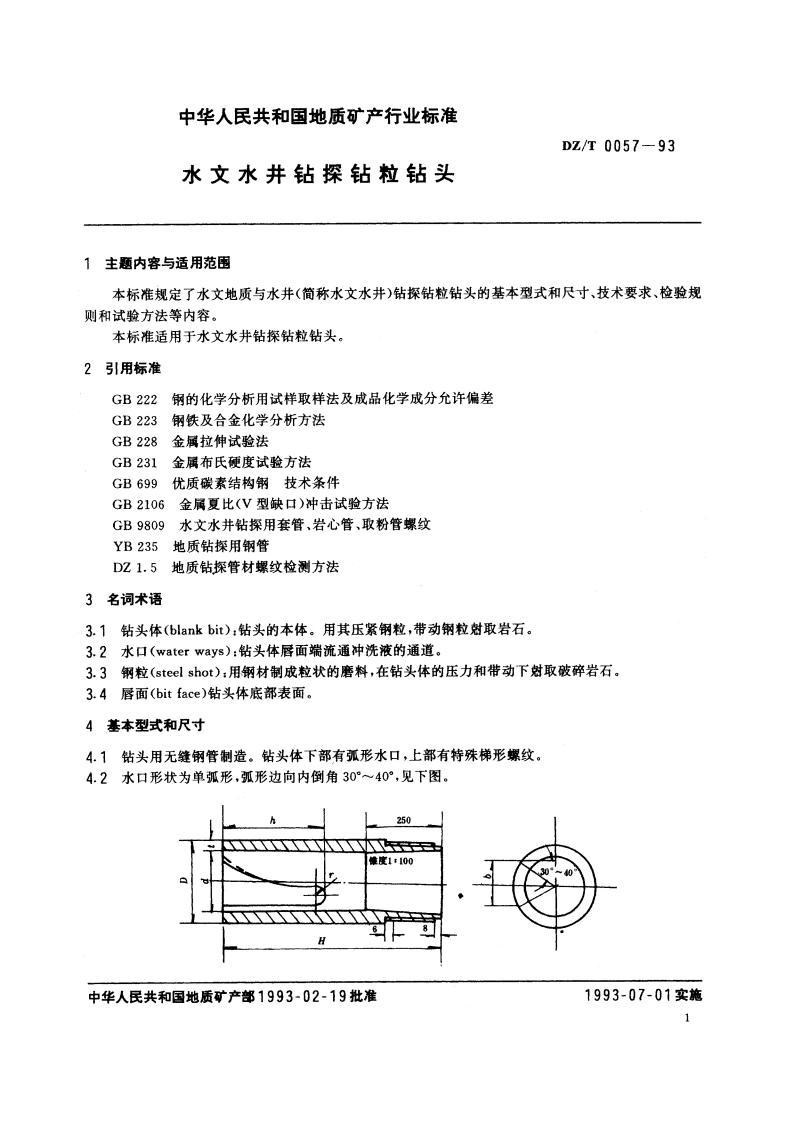

中华人民共和国地质矿产行业标准DZ/T0057-93水文水井钻探钻粒钻头1主题内容与适用范围本标准规定了水文地质与水井（简称水文水井）钻探钻粒钻头的基本型式和尺寸、技术要求、检验规则和试验方法等内容。本标准适用于水文水井钻探钻粒钻头。2引用标准GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法GB228金属拉伸试验法GB231金属布氏硬度试验方法GB699优质碳素结构钢技术条件GB2106金属夏比(V型缺口)冲击试验方法GB9809水文水井钻探用套管，岩心管、取粉管螺纹YB235地质钻探用钢管DZ1.5地质钻探管材螺纹检测方法3名词术语3.1钻头体(blank bit):钻头的本体。用其压紧钢粒，带动钢粒财取岩石。3.2水口(water ways):钻头体唇面端流通冲洗液的通道。3.3钢粒(steel shot):用钢材制成粒状的磨料，在钻头体的压力和带动下然取破碎岩石.3.4唇面(bit face)钻头体底部表面。4基本型式和尺寸4,1钻头用无缝钢管制造。钻头体下部有弧形水口，上部有特殊梯形螺纹。4.2水口形状为单弧形，弧形边向内倒角3040，见下图。250维度1#100中华人民共和国地质矿产部1993-02-19批准1993-07-01实施
