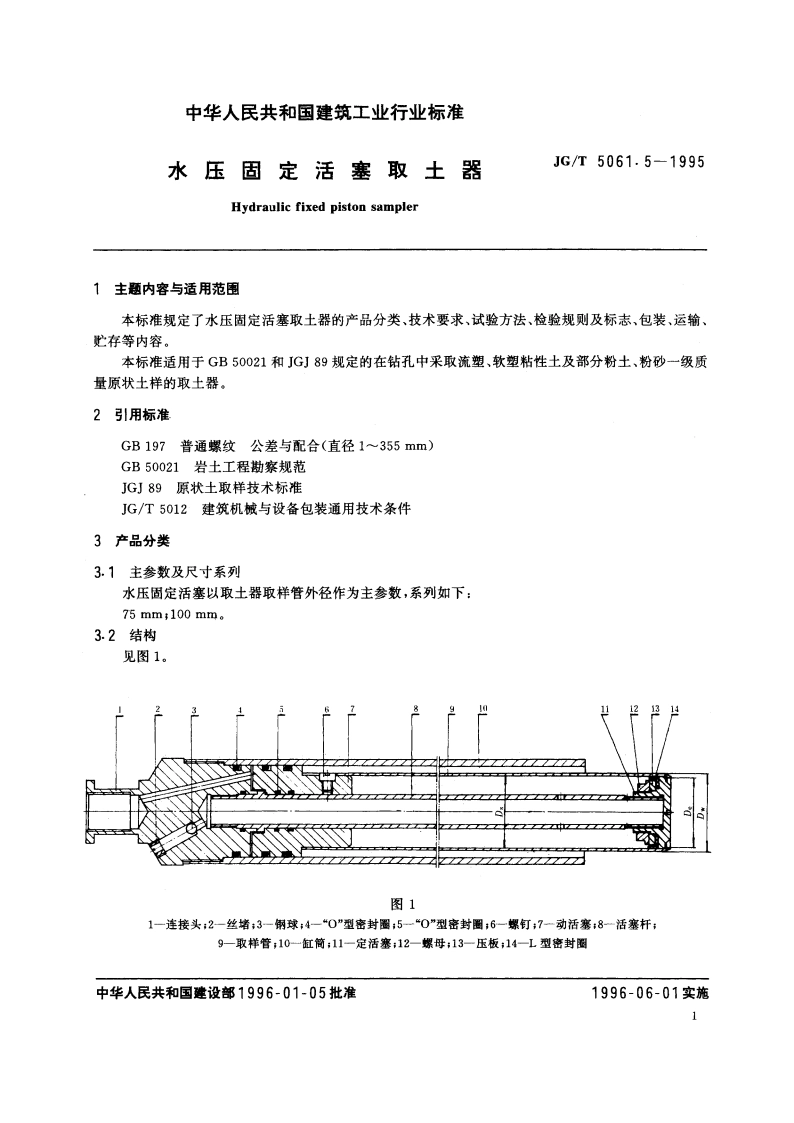

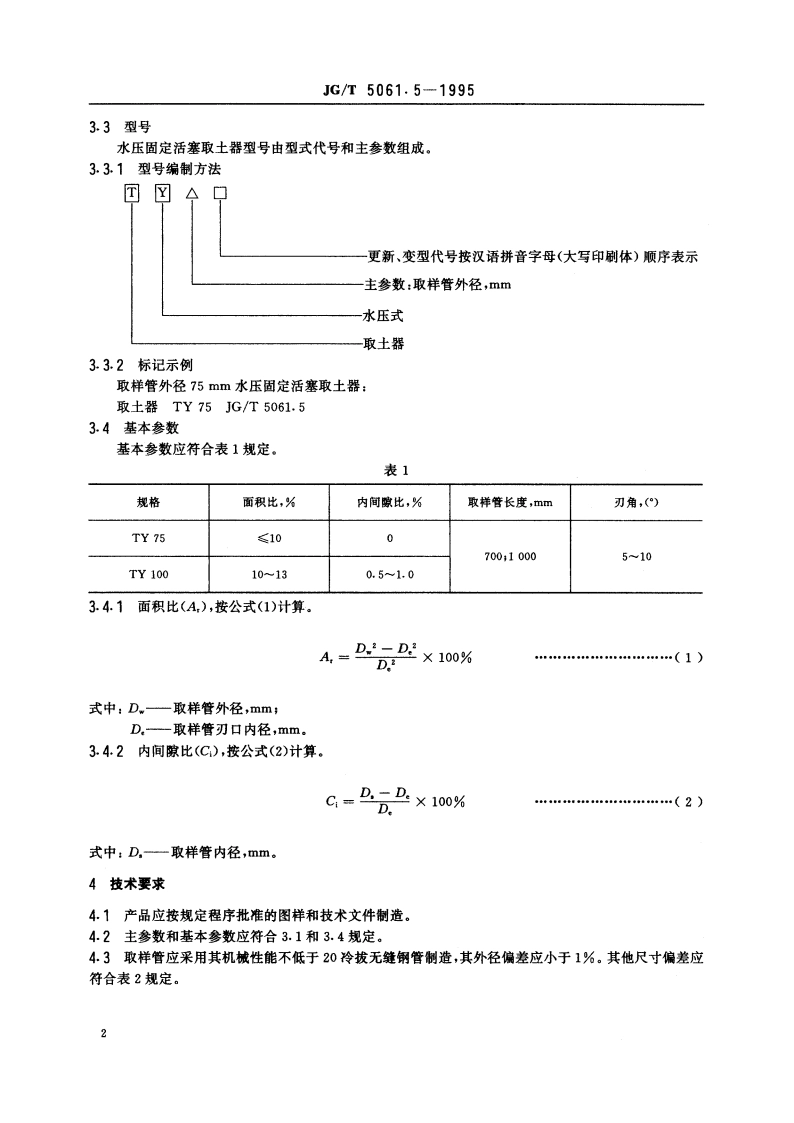

中华人民共和国建筑工业行业标准水压固定活塞取土器JG/T5061.5-1995Hydraulic fixed piston sampler1主题内容与适用范围本标准规定了水压固定活塞取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等内容。本标准适用于GB50021和JG】89规定的在钻孔中采取流塑，软塑粘性土及部分粉土、粉砂一级质量原状土样的取土器。2引用标准GB197普通螺纹公差与配合（直径1355mm)GB50021岩土工程勘察规范JGJ89原状土取样技术标准JG/T5012建筑机械与设备包装通用技术条件3产品分类3.1主参数及尺寸系列水压固定活塞以取土器取样管外径作为主参数，系列如下：75mm:100mm。3.2结构见图1。23图11一连接头：2一丝堵：3一铜球，4一“0”型密封圈，5一“0”型密封圈，6一螺钉，7一动活寨：8一活塞杆，9一取样管，10一缸简，11一定活塞，12一螺母：13一压板，14一L型德封圈中华人民共和国建设部1996-01-05批准1996-06-01实施JG/T5061.5-1995.国家质检监督机构提出进行型式检验要求时。所抽检的取土器按本标准规定的检验项目必须全部合格，型式检验方为通过。正式生产时，产品积累一定数量后进行抽检，抽检数量为2%，不足100件时不应少于两件。当有不合格产品时应加倍抽检。如果仍有不合格必须逐件检验。6.2出厂检验是对取土器主参数、取样管尺寸偏差、动活塞与固定活塞在缸简与取样管内是否运动自如、有无卡死现象、动定活塞密封性能的检验。产品经检验合格后方可出厂。7标志、包装、运输、贮存7.1标志在产品的明显部位，应有产品名称、型号、规格、制造厂家标志。7.2包装包装按JG/T5012标准执行。7.3运输在运输过程中，产品应置于包装箱内，不得裸露运输，应采取防潮、防碰撞、防挤压等措施。不得与酸、碱物品混和装运。7.4贮存产品应放在干燥通风的库房内，不得与酸、碱物品混和堆放。附加说明：本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准由建设部综合勘察研究院、中国兵器工业北方勘察研究院负责起草。本标准主要起草人崔建民、张文秀、乔桂芳。本标准委托中国兵器工业北方粉赛研究院负责解释。4
