氨纶长丝 耐热性能试验方法 FZT 50033-2016.pdf

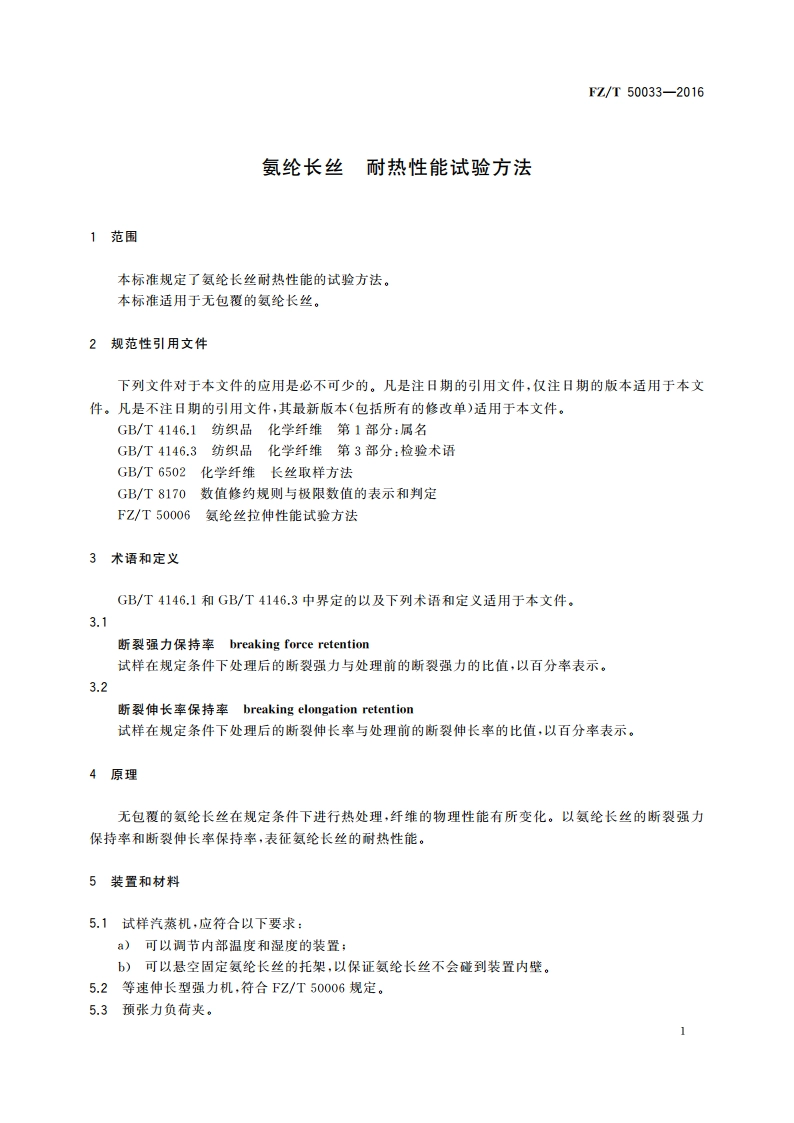

F7/T50033-20166取样及试验条件6.1取样实验室样品的抽取，应符合以下要求：)散件实验室样品按需取样，b)批量实验室样品的抽取按GB/T6502规定。6.2调湿与试验用标准大气及调湿平衡时间按下列规定执行：a)温度(202)，湿度(655)%：b)推荐试样处理前后平衡5h。6.3试样的预张力根据试样的名义线密度选择预张力，具体规则见表1。表1预张力选择表规格范围预张力25dlex0.020cN0.0002cN25 dtex35 dtex0.030cN0.0003cN35 dtex50 dtex0.040cN士0.0004cN50 dtex90 dtex0.070cN0.0007cN90 dtex120 dtex0.105cN0.0010cN120 dtex160 dtex0.140cN0.0014cN160 dtex250 dtex0.210cN0.0021cN250 dtex350 dtex0.300cN0.0030cN350 dtex按(0.0010土0.00001)cN/dex计算6.4干热处理条件温度保持在(200士2)，热处理时间为(605)s。6.5湿热处理条件过热蒸汽，温度保持在(140士2)，热处理时间为60min。6.6试样准备批量实验室样品，每个实验室样品取2根试样。散件实验室样品，每个卷装取2根或2根以上的试样，试样根数不低于20根。母个卷装取二等份试样。一份试样，用于处理前的试验：另一份试样，用于处理后的试验。每个卷装分别剥去1g左右的表层丝，应均等地从每个卷装上取约10cm的试样。然后在预张力负荷夹下，将两端固定在试样汽蒸机的托架上，在同一个卷装上取样时，第一个试样取完，要将卷装上的丝去掉至少2，然后再取第二个试样。试样应以尽可能小的张力退绕，以避免受意外拉伸，F7/T50033-20167试验步骤7.1试样热处理前的拉伸性能测试按照FZ/T50006测试试样热处理前的断裂强力和断裂伸长率，结果以试样断裂强力的算术平均值下，和断裂伸长率的算术平均值工，来表示。7.2热处理7.2.1干热处理将试样汽蒸机进行试验预热，达到6.4所述的温度条件。将试样放人试样汽蒸机，进行干热处理。7.2.2湿热处理将试样汽蒸机进行试验预热，达到6.5所述的温度条件。将试样放入试样汽蒸机，进行湿热处理。7.3热处理后试样的拉伸性能测试7.3.1将热处理以后的氨纶长丝无张力地铺放在绒板上：放置在6.2规定的大气环境中冷却平衡5。7.3.2按照FZ/T50006测试每根试样热处理后的断裂强力和断裂伸长常，结果以试样断裂强力的算术平均值下，和断裂伸长率的算术平均值？来表示。8结果计算试样的干热处理断裂强力保持特率、断裂伸长率保持率以及湿热处理斯裂强力保特率、断裂伸长率保持率按照式(1)、式(2)计算：=100%、48488488488441n1n（1）X=L:100%nn(2）式中：入一试样断裂强力保持率；X一试样斯裂伸长率保持率。结果按照GB/T8170修约到整数位。如果要计算标准偏差和变异系数，建议不同卷装处理前后的试样一一对应。9试验报告试验报告应包括以下内容：a)样品的名称和规格：b)被选作批量样品包装件的标识：)本标准编号及所有的试验参数：d)实验室样品的各项测试结果，如果计算标准偏差和变异系数，则要写人报告：)经协商后对试验步骤的修改提示及其他与本标准不一致的部分；D观察到的异常现象；g)试验人员和试验日期。
