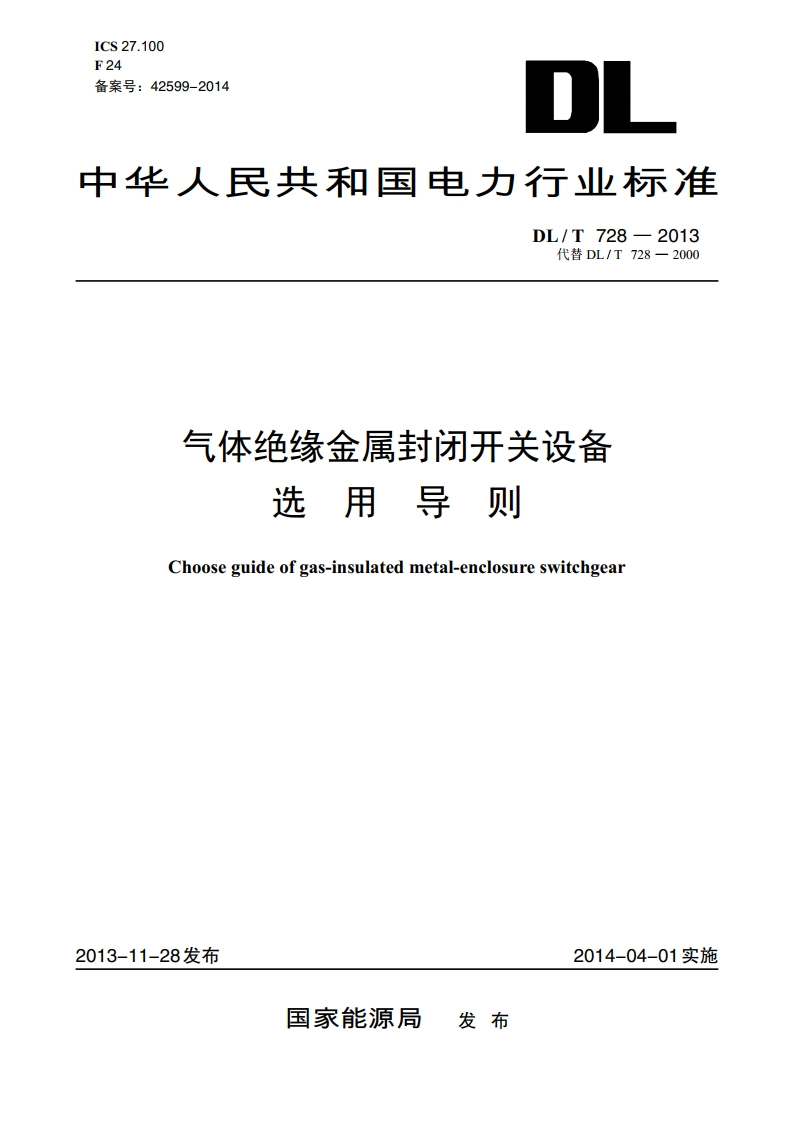

气体绝缘金属封闭开关设备选用导则 DLT 728-2013.pdf

DL/T728-2013DLT978气体绝缘金属封闭输电线路技术条件3工程基本要求3.1工程位置与交通条件工程位置应说明工程所在地名称及与周边城市的相对方位和距离。交通条件应说明铁路（车站和货场）、公路、水路情况，工程所在地最近的机场：国际招标时还应说明目的巷口及从目的港至工程所在地的运输路线等：如运输条件受限制，应附有运输尺寸界限图。3.2环境条件3.2.1工程自然环境条件主要包括如下内容：a)空气温度（最高、最低气温和最大日温差）：b)相对湿度（日平均和月平均）：c)最大风速（仅适用户外，10m高平均值）：d)覆冰厚度（仅适用于户外）：)日辐射强度（仅适用于户外）：)污秽等级（仅适用于空气绝缘元件）：g)海拔高度：h)地震烈度：水平和垂直加速度。3.2.2GS使用环境条件应根据GB/T11022规定的正常和特殊使用条件选择，并说明GS安装在户内或户外。高寒和/或高海拔地区应特别说明。3.3电气主接线电气主接线是GS配电装置订货的基本依据，电气主接线应是最终接线方式，包括所有元件和参数要求。如有分期建设的要求应说明分期接线方式和过渡要求。3.4电力系统特征应说明系统标称电压、短路电流和系统中性点接地方式。3.5工程特征3.5.1应给出枢纽工程的简要说明（包括工程规模和运行特点）。3.5.2应给出GS配电装置布置的场所平、剖面图，户内布置的GIS应给出GIS室土建图，并标明所有尺寸，土建结构的梁、板、柱，运输门洞，起吊设备的配置等。3.5.3应给出与GS连接的设备描述，如主变压器、电抗器、进出线设备、高压试验设备等设备布置的相对位置。3.5.4应明确G$的结构布置方式，说明卧式或立式布置要求：说明三相共箱式或单相离相式，单相离相式还需说明是混相布置(ABC)或分相布置(AAA、BBB、CCC)。3.5.5应明确G$配电装置的土建施工计划进度以及电气安装进场时间。3.5.6GS交货期要求。根据工程施工总进度，明确GS交货期（包括分期交货）以及GS基础预埋件施工、GS安装调试和投运的时间表。3.5.7若需要，提出安装、运行、维修的要求.3.5.8明确业主提供的现场安装条件，包括供水、供电、办公、交通、设备现场贮存等。4供货范围4.1G1S主设备G$主设备供货范围应根据电气主接线及布置图参考表1列出。对不便按间隔区分的其他接线方式可采用下列表述方式，如一个半断路器接线：一般按“串”区分，应在主接线图及布置图上标明“串”的代号，对应表1中间隔类型可改称“串”。2
