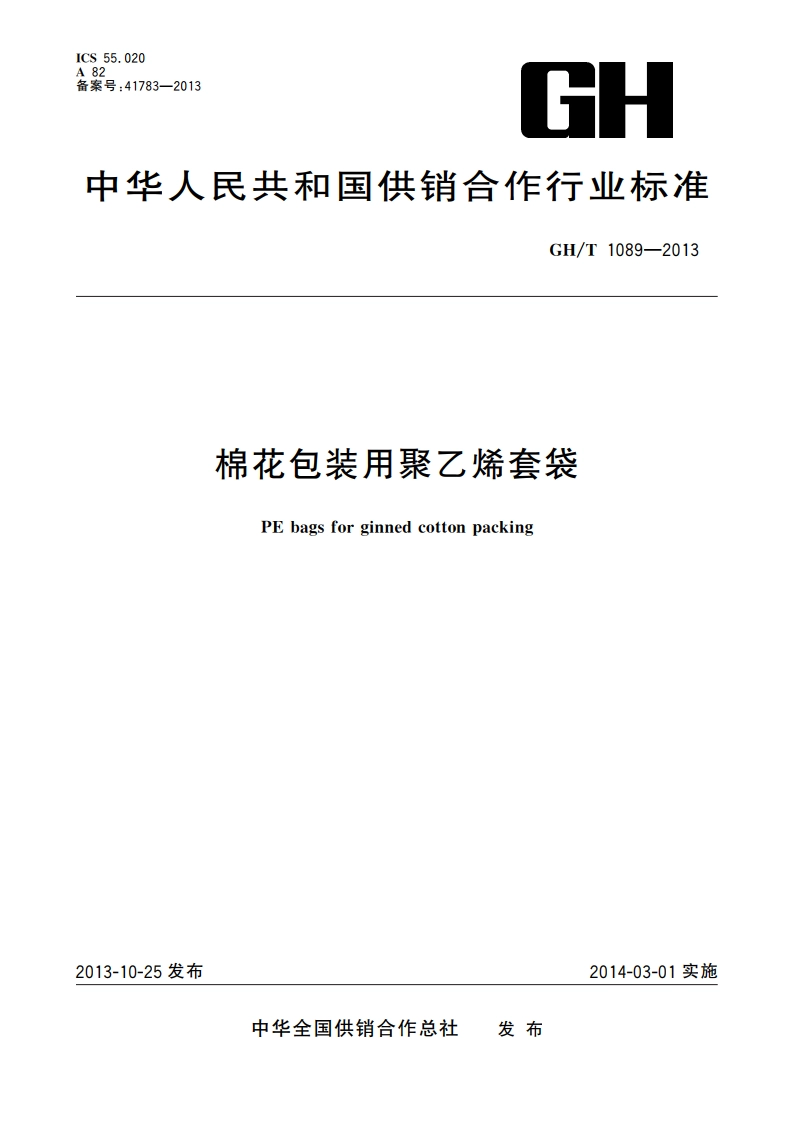

棉花包装用聚乙烯套袋 GHT 1089-2013.pdf

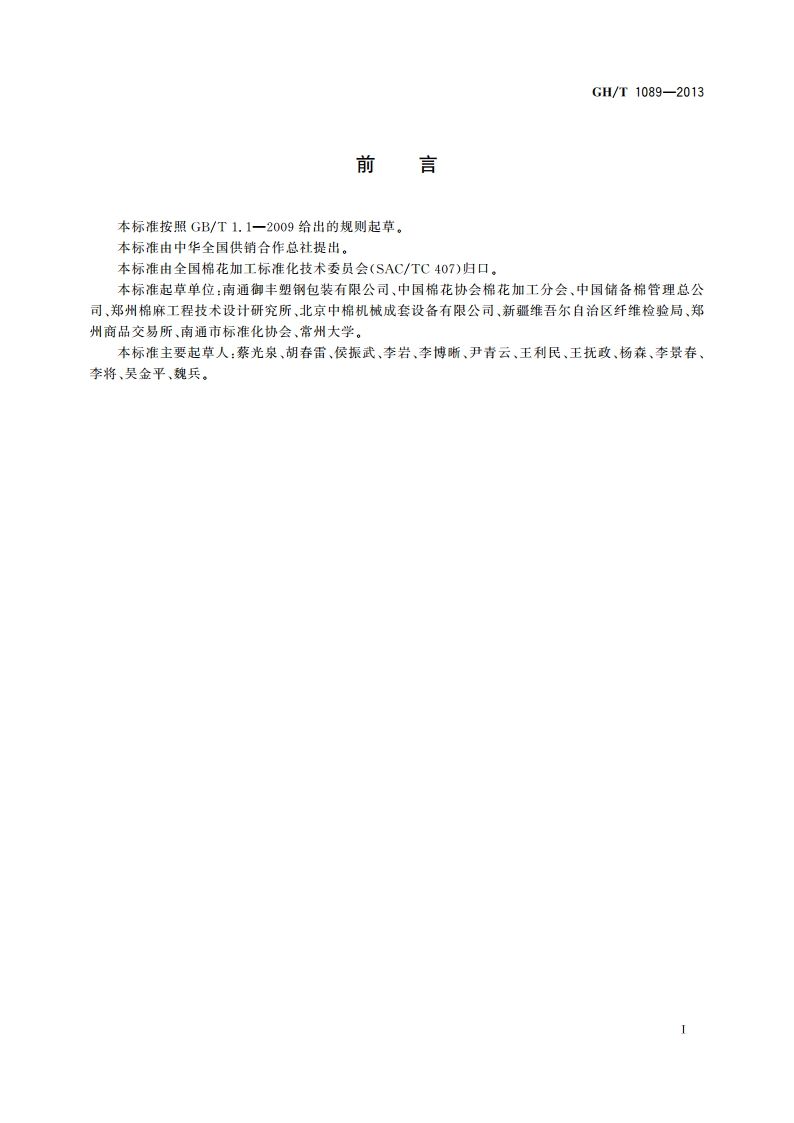

GH/T1089-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中华全国供销合作总社提出。本标准由全国棉花加工标准化技术委员会(SAC/TC407)归口。本标准起草单位：南通御丰塑钢包装有限公司、中国棉花协会棉花加工分会、中国储备棉管理总公司、郑州棉麻工程技术设计研究所、北京中棉机械成套设备有限公司、新疆维吾尔自治区纤维检脸局、郑州商品交易所、南通市标准化协会、常州大学。本标准主要起草人：蔡光泉、胡春雷、侯振武、李岩、李博晰、尹青云、王利民、王抚政、杨森、李景春、李将、吴金平、魏兵。IGH/T1089-2013表2（续）序号项目区域要求6耐寒性无孔区域一35折叠无裂纹7人工加速老化试验后断裂伸长率保留常（纵向）/%无孔区域878静摩擦系数/s微型孔部位0.49透气率/(mm/s)微型孔部位24试验方法4.1试样样品先进行外观和规格的检测，然后在距离棉包套袋端口及两边50m以外按表2的规定分别在无孔区域和微型孔部位裁取试样（应避开弧形孔隙）。4.2试样状态调节和试验的标准环境试样状态调节和试验的标准环境应符合GB/T2918的规定。4.3长度、宽度按GB/T6673规定的方法测量，钢卷尺分度值为1mm。长度、宽度偏差应分别取其最大偏差值，精确至1mm。4.4厚度按GB/T6672规定的方法测量，精确至0.001mm。4.5外观4.5.1颜色及外观质量在自然光线下目测。4.5.2透气孔和套包通气口尺寸应用分度值为1mm的直尺测量。4.6拉伸强度及断裂伸长率按GB/T1040.3一2006规定的方法，采用5型试样，试验速度(500土50)mm/min。取5个试样测试结果的算术平均值作为试验结果，保留1位小数。4.7冲击试验按GB/T9639.1一2008中的A法进行，样品数量为10片，4.8耐热性取120mm120mm试样三片，将试样重叠摆放在平板玻璃上，在上面施加9.8N的负荷，然后水平放入(80士2)的鼓风干燥箱内，保持48h取出，随即将三层样片剥离，检查表面有无粘着、熔痕等异常。4.9耐寒性低温试验箱温度控制在(-35土2)，取120mm120mm试样三片放置低温箱内保持5h,打开3
