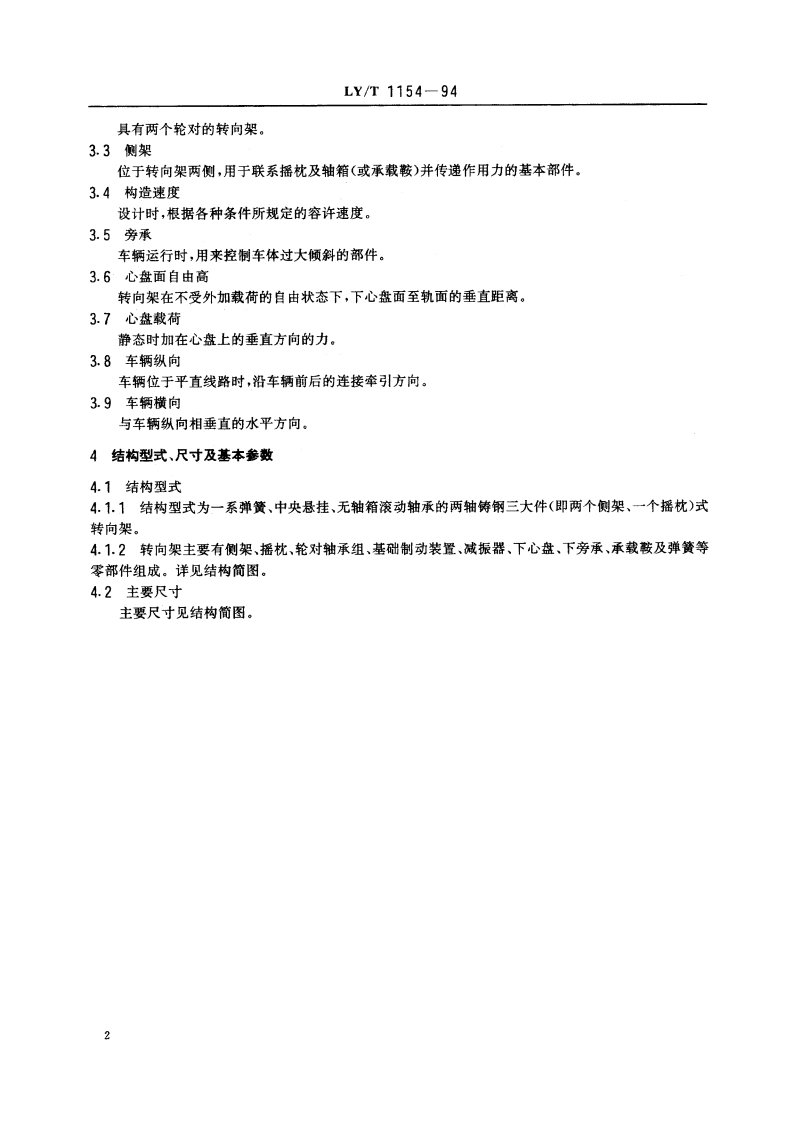

LY中华人民共和国林业行业标准LY/T1154-94森林铁路货车两轴转向架1994-03-08发布1994-12-01实施中华人民共和国林业部发布LY/T1154-94具有两个轮对的转向架。3.3侧架位于转向架两侧，用于联系摇枕及轴箱（或承载鞍）并传递作用力的基本部件。3.4构造速度设计时，根据各种条件所规定的容许速度。3.5旁承车辆运行时，用来控制车体过大倾斜的部件。3.6心盘面自由高转向架在不受外加载荷的自由状态下，下心盘面至轨面的垂直距离。3.7心盘载荷静态时加在心盘上的垂直方向的力。3.8车辆纵向车辆位于平直线路时，沿车辆前后的连接牵引方向。3.9车辆横向与车辆纵向相垂直的水平方向。4结构型式、尺寸及基本参数4.1结构型式4.1.1结构型式为一系弹簧、中央悬挂、无轴箱滚动轴承的两轴铸钢三大件（即两个侧架、一个摇枕）式转向架。4.1.2转向架主要有侧架、摇枕、轮对轴承组、基础制动装置、减振器、下心盘、下旁承、承载鞍及弹簧等零部件组成。详见结构简图。4.2主要尺寸主要尺寸见结构简图。2LY/T1154-94轮对轴承粗侧聚组成1250基础制动摇枕组成减振器承载酸扫电结构简图4.3基本参数序号名称单位参数1构造速度km/h402自重kg13203心盘载荷N949004固定轴距mm12505轴颈中心距mm11803
