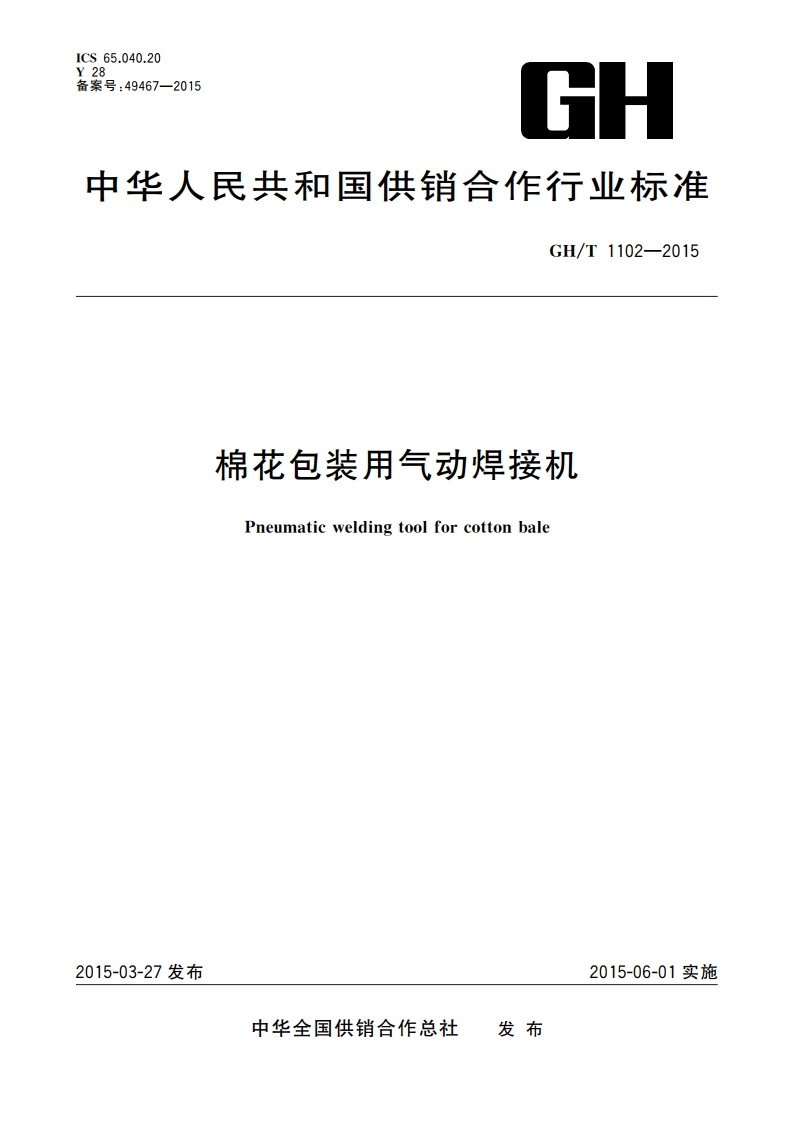

棉花包装用气动焊接机 GHT 1102-2015.pdf

GH/T1102-20154技术要求4.1产品设计4.1.1焊接摩搽组件采用一次性双焊点焊接设计的，上下摩擦片齿面宽度应分别不少于19mm,摩搽片齿面之间空隙距离应不少于5mm,单片齿面面积应不少于550mm2;采用单焊点设计的，上下摩擦片齿面宽度应分别不少于19mm,单片齿面面积应不少于730mm2。4.1.2焊接时间应为2s一3s,时间可调。保压时间应为15s一2s。4.2材料质量4.2.1铝合金铸件的质量应符合JB/T3904的规定。4.2.2熔模俦件的质量应符合JB/T7162的规定。4.2.3模锻件的质量应符合JB/T7163的规定。4.2.4机械加工质量应符合JB/T7164的规定。4.2.5热处理件的质量应符合JB/T7161的规定。4.3装配质量装配部件应满足4.1、4,2要求，装配准确可靠，气动控制系统敏捷，马达及机动运转灵活，无卡阻和异常响声。4.4焊接聚酯捆扎带质量应符合GH/T1068一2010表4中接头拉断力的要求。4.5外观质量产品外观应光滑，色泽均匀，无明显的流痕、起泡、修补痕迹等缺陷。5试验方法5.1耗气量试验按GB/T5621规定的方法进行。5.2试验状态5.2.1试脸用聚酯捆扎带应符合GH/T1068一2010的规定。5.2.2试样调节状态和试验环境应符合GB/T2918的规定。5.3焊接时间试验进行5次焊接试验，焊接应使聚酯捆扎带的两个摩擦面充分熔合，且焊点两侧咯有熔体液出，以秒表计时，计算其平均值为焊接时间，精确至0.1s。5.4焊接质量试验将聚酯捆扎带试样分别截成有效长度大于等于700mm的试样10根，每两根头尾平行重叠
