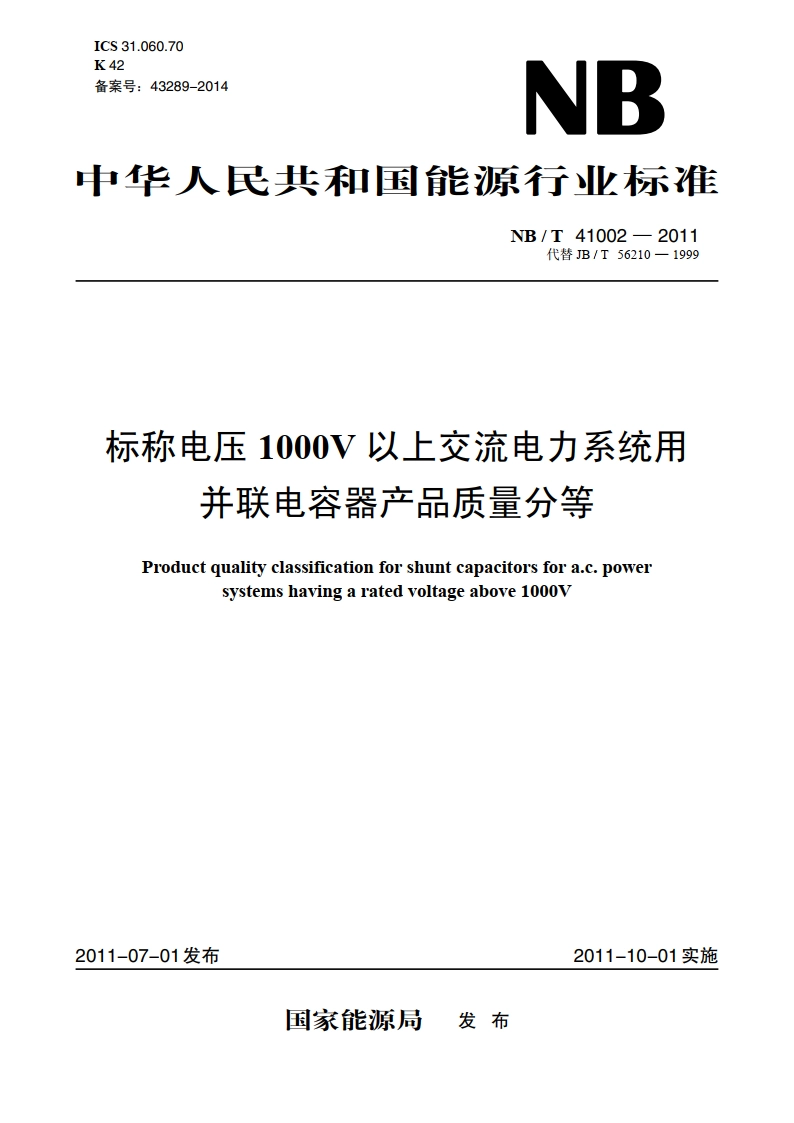

标称电压1000V以上交流电力系统用并联电容器产品质量分等 NBT 41002-2011.pdf

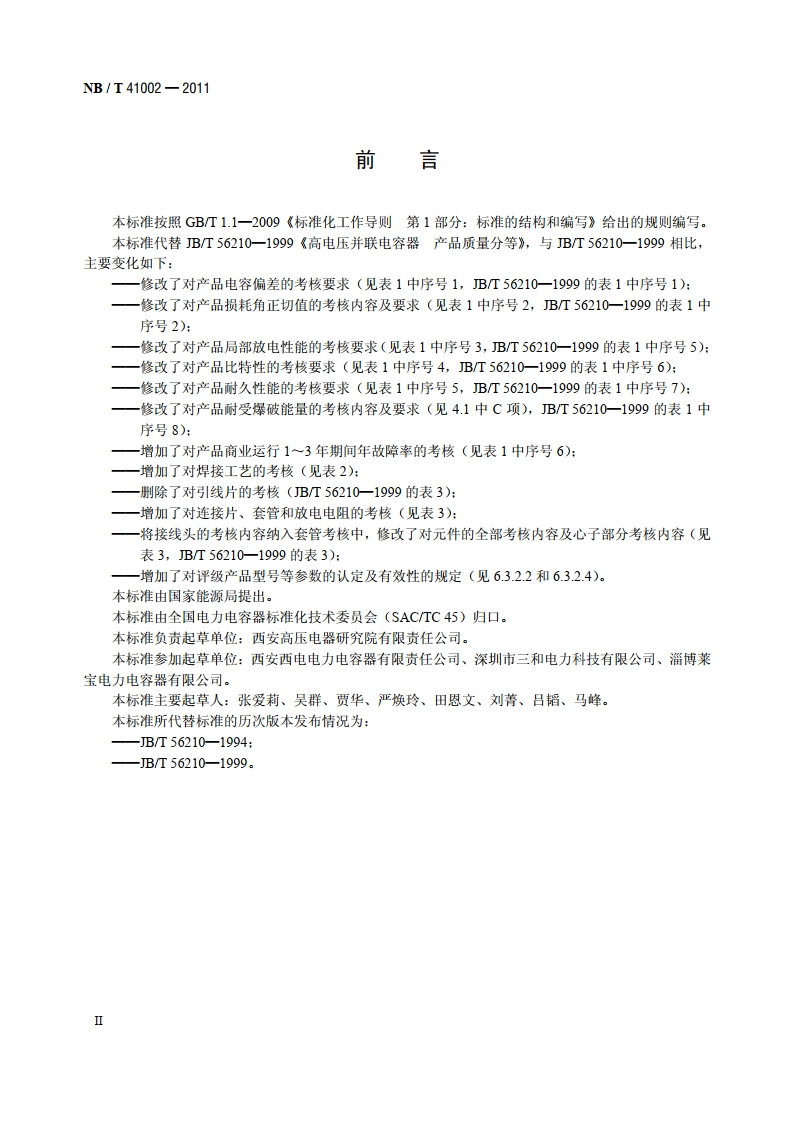

NB/T41002-2011前言本标准按照GBT1.1一2009标准化工作导则第1部分：标准的结构和编写给出的规则编写。本标准代替BT56210一1999高电压并联电容器产品质量分等，与BT56210一1999相比，主要变化如下：一修改了对产品电容偏差的考核要求（见表1中序号1，BT56210一1999的表1中序号1）：一修改了对产品损耗角正切值的考核内容及要求（见表1中序号2，BT56210一1999的表1中序号2)：一修改了对产品局部放电性能的考核要求（见表1中序号3，B/T56210一1999的表1中序号5）：一一修改了对产品比特性的考核要求（见表1中序号4，BT56210一1999的表1中序号6）：一修改了对产品耐久性能的考核要求（见表1中序号5，BT56210一1999的表1中序号7）：一修改了对产品耐受爆破能量的考核内容及要求（见4.1中C项），JBT56210一1999的表1中序号8)：一一增加了对产品商业运行1一3年期间年故障率的考核（见表1中序号6）：一增加了对焊接工艺的考核（见表2）：一删除了对引线片的考核(JBT56210一1999的表3)：一一增加了对连接片、套管和放电电阻的考核（见表3）：一将接线头的考核内容纳入套管考核中，修改了对元件的全部考核内容及心子部分考核内容（见表3，JB/T56210一1999的表3)：一增加了对评级产品型号等参数的认定及有效性的规定（见63.2.2和63.2.4).本标准由国家能源局提出。本标准由全国电力电容器标准化技术委员会(SAC/TC45)归口。本标准负责起草单位：西安高压电器研究院有限责任公司。本标准参加起草单位：西安西电电力电容器有限责任公司、深圳市三和电力科技有限公司、淄博莱宝电力电容器有限公司。本标准主要起草人：张爱莉、吴群、贾华、严焕玲、田恩文、刘菁、吕韬、马峰。本标准所代替标准的历次版本发布情况为：-JB/T56210-1994:JB/T56210-1999.NB/T41002-2011标称电压1000V以上交流电力系统用并联电容器产品质量分等1范围本标准适用于连接于频率50Hz或60Hz、标称电压1000V以上交流电力系统用并联电容器质量分等。本标准规定了连接于频率50Hz或60Hz、标称电压1000V以上交流电力系统用并联电容器质量分等的要求和检验评定办法。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT11024.1标称电压1kV以上交流电力系统用并联电容器第1部分：总则(GBT11024.1一2010,IEC60871-1:2005,M0D)GBT11024.2标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验(GBT11024.2-2001,IEC60871-2:1999,DT)DLT840高压并联电容器使用技术条件BT7613电力电容器产品包装通用技术条件3术语和定义下列术语和定义适用于本文件。3.1主要质量指标main quality index反映产品主要特征的电气、机械性能及与比特性、耐久性和可靠性等直接有关的参数。3.2关键工艺critical process在产品生产过程中保证产品性能并直接关系到产品主要质量指标的主要工艺。3.3缺陷defect单位产品或零部件不符合规定要求的质量特征。按对单位产品或零部件质量特征影响的程度，缺陷分为：)A级缺陷：使产品的关键质量特征不符合规定的缺陷称为A级缺陷：b)B级缺陷：使产品的重要质量特征不符合规定的缺陷称为B级缺陷：c)C级缺陷：使产品的一般质量特征不符合规定的缺陷称为C级缺陷。4考核指标的范围及内容4.1主要质量指标的考核每一拟用来进行分等的产品，主要质量指标除符合下列要求外，其余项按表1的要求考核。NB/T41002一2011a)电介质的电气强度应符合GBT11024.1的要求，其中端子间电压试验应为规定试验电压的75%。b)密封性能应符合GB/T11024.1的要求.c)i耐受爆破能量。电容器单元外壳所能承受的爆破能量应不小于15k。产品耐受爆破能量是用直流充电能量对试品短路放电、测量注入能量法进行试验。)外观。铭牌数据无误，符合产品标准的规定：油漆附着力强及大面无流挂、无焊渣：套管焊接应和箱盖垂直，目测合格。)包装。应符合BT7613及制造方包装图样的要求，保证产品在正常运输、储存过程中完好无损。表1主要质量指标及分等要求序号主要质量指标合格品一等品优等品1电容偏差-2%+3%-2%+2%符合GBT11024.1、损耗角正切值在20时DLT840及全膜：不大于0.025全膜：不大于0.0202(%)订货合同要求在80时不超过20时的实测值不超过20时的实测值熄灭电压不小于13倍的熄灭电压不小于1.4倍的3局部放电性能符合订货合同要求额定电压额定电压比特性不大于0.20 kg/kvar不大于0.18 g/kvar耐久性能符合GB/T110242的要求，符合DLT840的要求，应有有效的耐久性试验报告应有有效的耐久性试验报告6年故障率(%)不大于0.20不大于0.15不大于0.10注1：损耗角正切值是对内部含有内熔丝、放电电阻产品的考核。注2：产品耐久性试验方法应符合GBT110242的要求。注3：局部放电性能，可用超声法测量。试验方法符合DLT840的要求。注4：比特性是对额定容量为334ar及以上产品的考核。注5：年故障率是对商业运行在3年期间产品的考核。制造方应提供报告故疏率及产品运行地点。注6：其他项日试验方法均符合GBT11024.1的要求。4.2关键工艺项目的考核关键工艺、检验、技术文件、用户服务等项目的考核要求见表2。表2关键工艺、检验、技术文件、用户服务考核要求项目考核内容a)有专业工艺文件，并能指导生产：卷制工艺b)净化室洁净度符合工艺要求：c)温度、湿度符合工艺要求：d)原始数据记录准确、完整a)有专业工艺文件，并能指导生产：油处理工艺b)经处理后的浸渍剂性能符合工艺要求：关键工艺)原始数据记录准确、完整真空干燥a)有专业工艺文件，并能指导生产：b)干燥、注油、浸渍全过程的真空度符合工艺要求：浸渍工艺)原始数据记录准确、完整a)有专业工艺文件，并能指导生产：焊接工艺b)套管焊接、油箱焊接的强度及密封性能符合工艺要求：c)原始数据记录准确、完整
