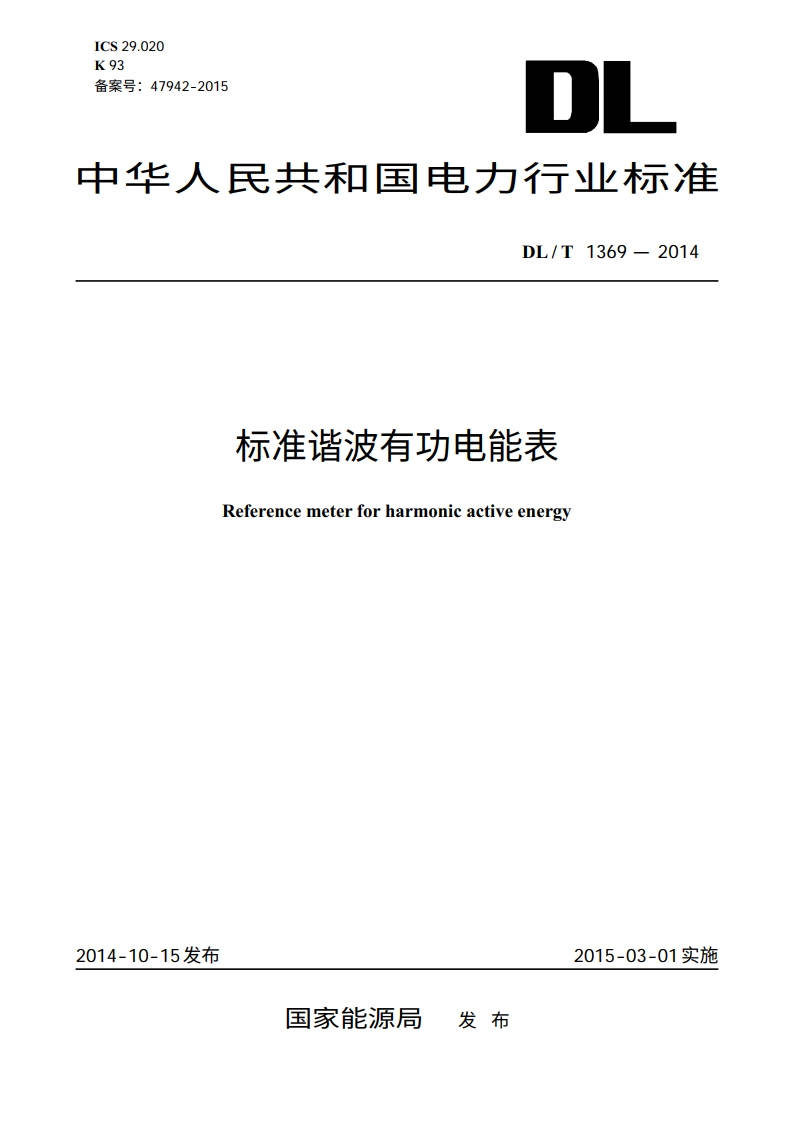

标准谐波有功电能表 DLT 1369-2014.pdf

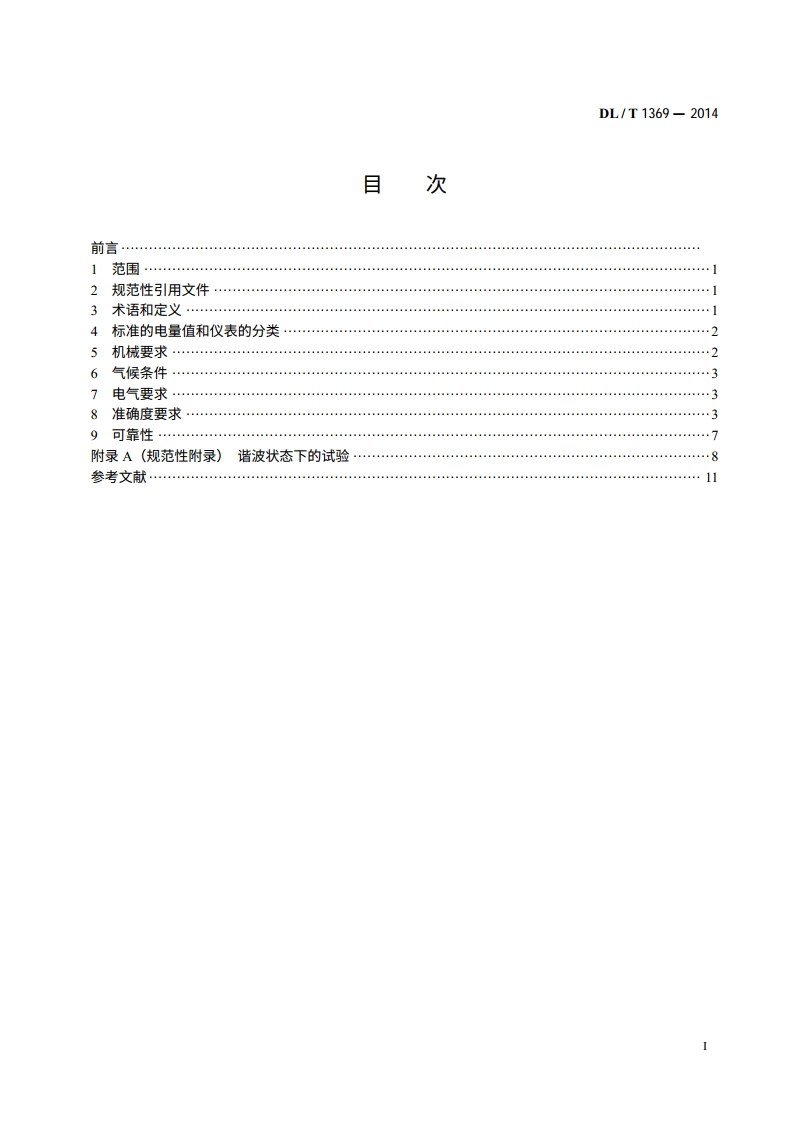

DL/T1369-2014目次前言】范围2规范性引用文件13术语和定义14标准的电量值和仪表的分类25机械要求26气候条件7电气要求38准确度要求39可靠性7附录A(规范性附录)谐波状态下的试验8参考文献1小DL/T1369-20143.5量程的标称电流nominol current for measuring rangeI与仪表某些性能指标确认有关的电流值，通常是某电流量程值，例如5A或1A。GB/T17215.701-2011,定义3.73.6百分数误差percentage error仪表的百分数误差由下式计算：百分数误差-仪表记录的电能值-真值电能值10真值电能值注：因为真值电能值不可能准确测定，可由一个带有规定不确定度的值与其近似，此值能从制造厂和用户商定的标准器或国家标准器湖源得到。GB/T17215.211-2006,定义3.5.63.7仪表常数meter constant单位电能量所对应的仪表理论上的输出脉冲或理论上应显示的数值。如以脉冲数表达时，则叫脉冲常数。对有功电能表，可表示为每千瓦时脉冲数impl(kWh)或者每脉冲瓦时数(Wh)imp。DLT585-1995,定义3.2.54标准的电量值和仪表的分类4.1标准的电量值仪表标准的电量值遵守GB/T17215.701一2011中5.1的规定，当仪表的输入是正弦周期（函数）标准的电量值时，基波的电压等于仪表的参比电压，基波的电流等于仪表量程的标称电流。单次谐波电压取仪表参比电压(U)的5%，谐波电流比（/）小于等于40%，即谐波的最大电流为仪表量程的标称电流的0.4倍。注：一一仪表能满足本标准准确度要求的（所有的）电流值。4.2仪表的分类4.2.1按接线方式仪表按接线方式可分为单相、三相三线、三相四线。4.2.2按准确度分类基波有功电能：0.01级、0.02级、0.05级、0.1级、0.2级。(单次)谐波有功电能：02级、0.5级、1级。议表宜具有测量50次以上谐波电能的能力。5机械要求5.1总则除遵守GB/T17215.701一2011中5.3的机械要求外，仪表还应满足下列要求。5.2电能脉中输出接口除遵守GBT17215.701一2011中5.3.3的要求外，仪表应具有基波有功电能、正向谐波有功电能、反向诺波有功电能的脉冲输出接口。5.3仪表的标志除遵守GBT17215.701一2011中8.1的规定外，仪表还应标注：a)规定测量的（第）2（第）n次谐波有功电能-一谐波2n次；2
