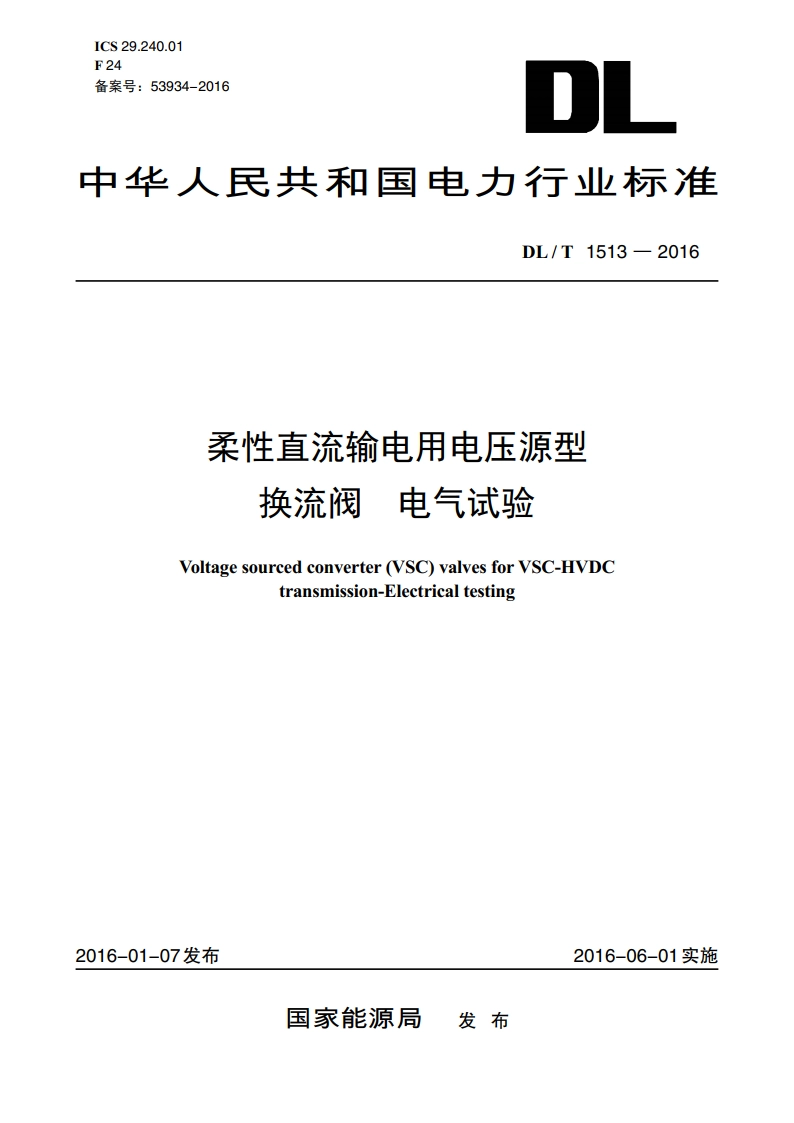

柔性直流输电用电压源型换流阀电气试验 DLT 1513-2016.pdf

DL/T1513-2016柔性直流输电用电压源型换流阀电气试验1范围本标准规定了柔性直流输电用电压源型换流阀(oltage Sourced Converter Valves,.VSC阀)电气型式试验、出厂试验和现场交接试验。本标准适用于高压直流输电或背靠背系统的三相桥式电压源型换流阀。本标准规定的试验主要针对空气绝缘阀，其他类型的阀也可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB311.1绝缘配合第1部分：定义、原则和规则GB/T16927.1高电压试验技术第1部分：一般定义及试验要求GBT16927.2高电压试验技术第2部分：测量系统GB/T20990.1一2007高压直流输电晶闸管阀第1部分：电气试验GB/T27025检测和校准实验室能力的通用要求GB/T30553一2014基于电压源换流器的高压直流输电DL/T1193一2012柔性输电术语3术语和定义GB/T30553一2014、DLT1193一2012界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T30553一2014、DL/T1193一2012中的某些术语和定义。3.1可关断半导体器件turn-off semiconductor device一种通过控制信号可以开通和关断的电力电子器件。注：柔性直流输电用电压源型换流阀可使用数种可关断半导体器件。本标准使用术语IGBT指代主要的可关断半导体器件，但本标准可等效适用于其他类型可关断半导体器件。3.2绝缘栅双极晶体管insulated gate bipolar transistor；IGBT具有导通和关断负荷电流的可控开关。IGBT有三个端子：门极端子(G)和两个负荷端子发射极(E)、集电极(C)。注：通过在门极和发射极之间施加适当的电压，可以控制一个方向的电流，即导通和关斯。GB/T30553-2014,定义3.3.23.3续流二极管free-wheeling diode;FWVD具有二极管特性的功率半导体器件。续流二极管有两个端子：一个阳极(A)和一个阴极(K)。流过续流二极管的电流和流过IGBT的电流方向相反。续流二极管具有承受IGBT开关动作导致的快速下降电流的能力。
