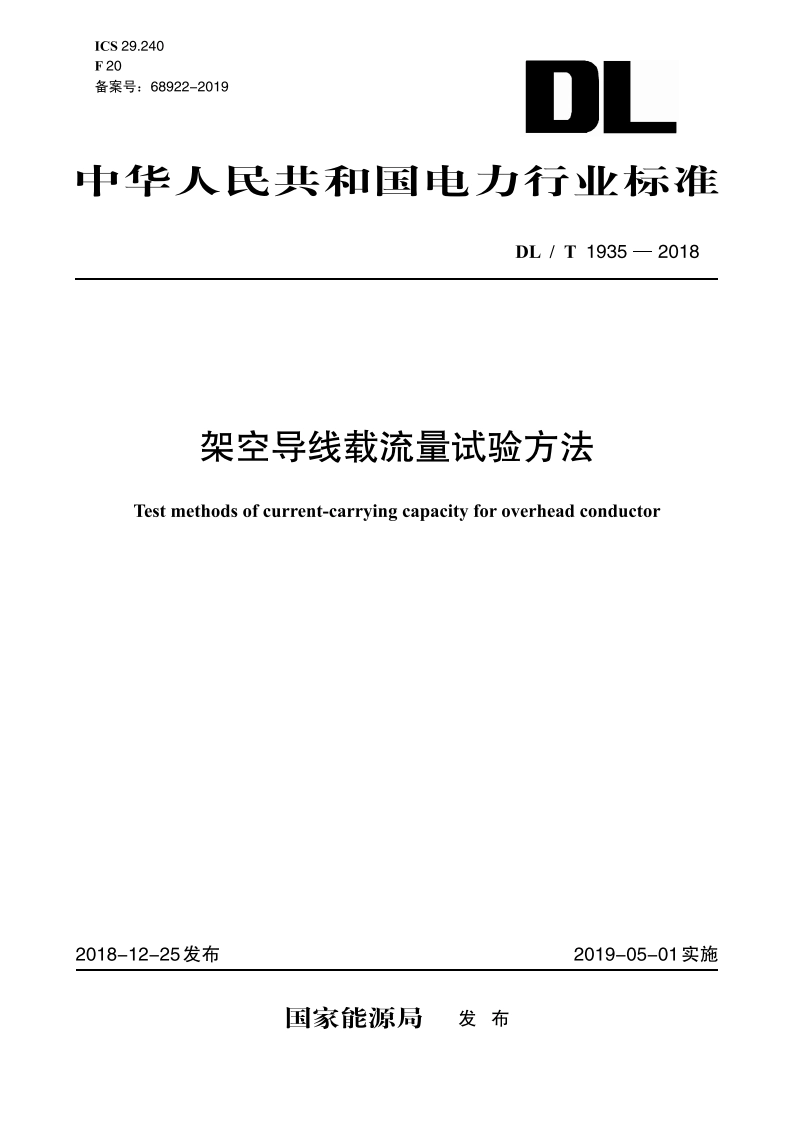

ICs29.240F20备案号：68922-2019OL中华人民共和国电力行业标准DL/T1935-2018架空导线载流量试验方法Test methods of current-carrying capacity for overhead conductor2018-12-25发布2019-05-01实施国家能源局发布DL/T1935-20184.6试验设备应校准或检定合格。5试样制备5.1试验用导线应符合GB/T1179、GB/T20141、GB/T32502等的规定。5.2被试导线有效长度不应小于其直径的100倍，且不应小于4m5.3被试导线两端压接配套的耐张线夹，应符合DL/T5285的规定。6试验程序61环境条件6.11在试验过程中，实验室温度应控制在(20士2)。6.1.2试验应在风速不大于0.1m/s及以下的环境中进行。6.1.3实验室内应无阳光辐射。6.2试验回路布置6.2.1试验回路布置见附录A。6.22导线两端施加导线计算拉断力20%的张力，在试验期间，张力应保持稳定。6.2.3两端耐张线夹引流板通过连接线连接至大电流发生器，连接线宜采用T2软铜绞线，其截面的选择应考虑通流时，对被试导线的影响降到最低。6.3测试要求6.3.1温度测试试验中的温度测试应符合下列要求：a)导线温度测试：导线温度测点位于被试导线的中点及距离中点左右两侧各100mm处。测温传感器应置于导线外层线股中且可靠固定，宜采用聚四氟乙烯自粘带包覆。b)环境温度测试：环境温度测点位于试验回路外1m处，温度测点与导线位于同一高度。6.3.2电流测试试验中的电流测试应符合下列要求：)交流电流测试：选择电流互感器合适的变比。将试验导线穿过穿心电流互感器，在电流互感器二次侧接入电流表，根据电流表读数和互感器变比得出试验回路电流值。b)直流电流测试：利用电流传感器和电流表测量试验回路电流值。6.4试验步骤6.4.1升温过程对导线加载电流升温时，应满足以下要求：)对导线加载电流，将导线温度升到额定温度直至达到稳定状态。b)为了缩短升温时间，起始施加电流可选择预估电流的1.5倍，预估电流可参见附录B或多次试验来确定。参考起始施加电流的最短加热时间见表1。此后，电流应降低或调节至导线维持在额定温度的稳定状态，超调温度不应大于额定温度的5。2
