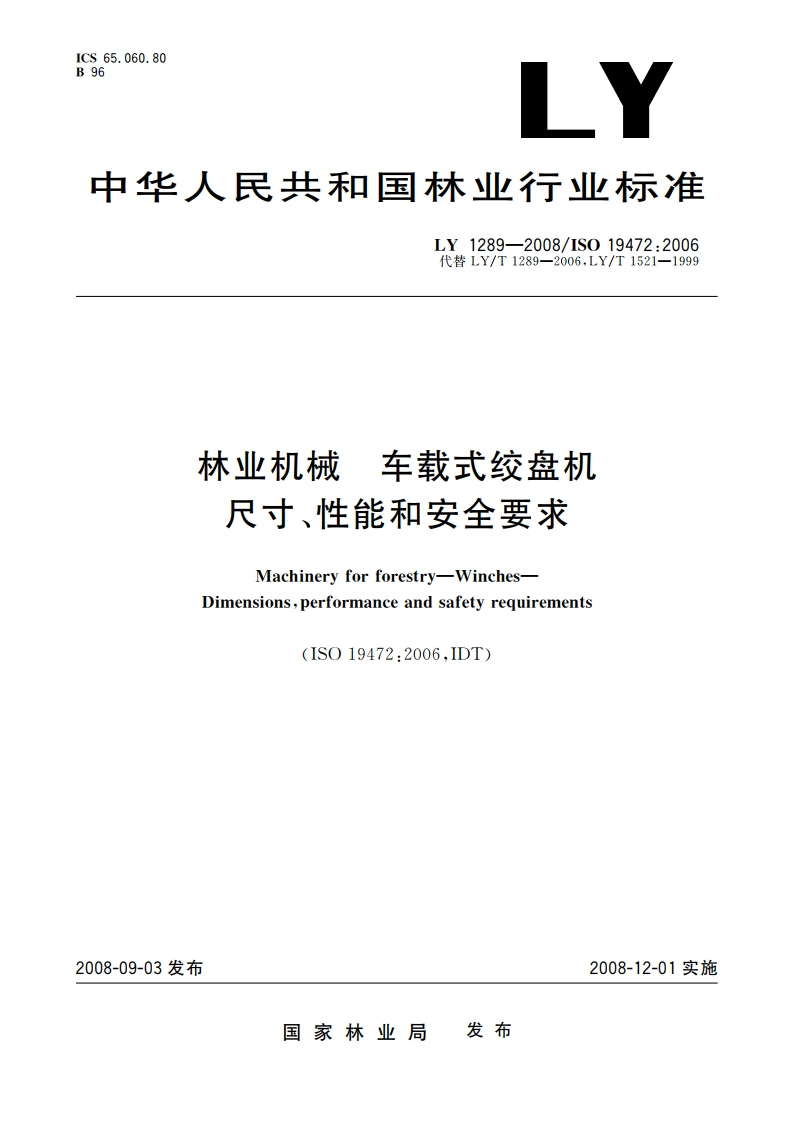

林业机械
车载式绞盘机
尺寸、性能和安全要求
LY
1289-2008
车载
绞盘
尺寸
性能
安全
要求
1289
2008
LY1289-2008/1S019472:2006图1绞盘机卷筒和机罩的基本尺寸3.2筒缘直径flange diameterB钢丝绳卷简两侧简缘的直径。见图1。3.3筒缘间距distance between flange0钢丝绳卷筒筒缘之间的距离，在筒缘深度减去无绳区空隙的1/2处测量。见图1。3.4筒缘深度depth of flangeD从钢丝绳卷筒筒缘外圆到钢丝绳卷筒裸筒表面的径向距离。见图1。3.5咽部空隙throat clearanceE从钢丝绳卷筒裸简表面到位于钢华绳卷筒筒缘之间的垂直距离或到绞盘机罩任意点的垂直距离。见图1。3.6无绳区空隙rope clearance distanceS从最外层钢丝绳的外缘到简缘或绞盘机罩的垂直距离，该距离内不得有钢丝绳缠入。见图2。a)安装有卷简罩的鉸盘机b)未安装有卷简罩的蛟盘机注：机罩可以做成将卷简360包国或将卷简部分角度包国以保证钢丝绳不壅绕到卷简的外边，图2绞盘机卷筒无绳区空隙2
