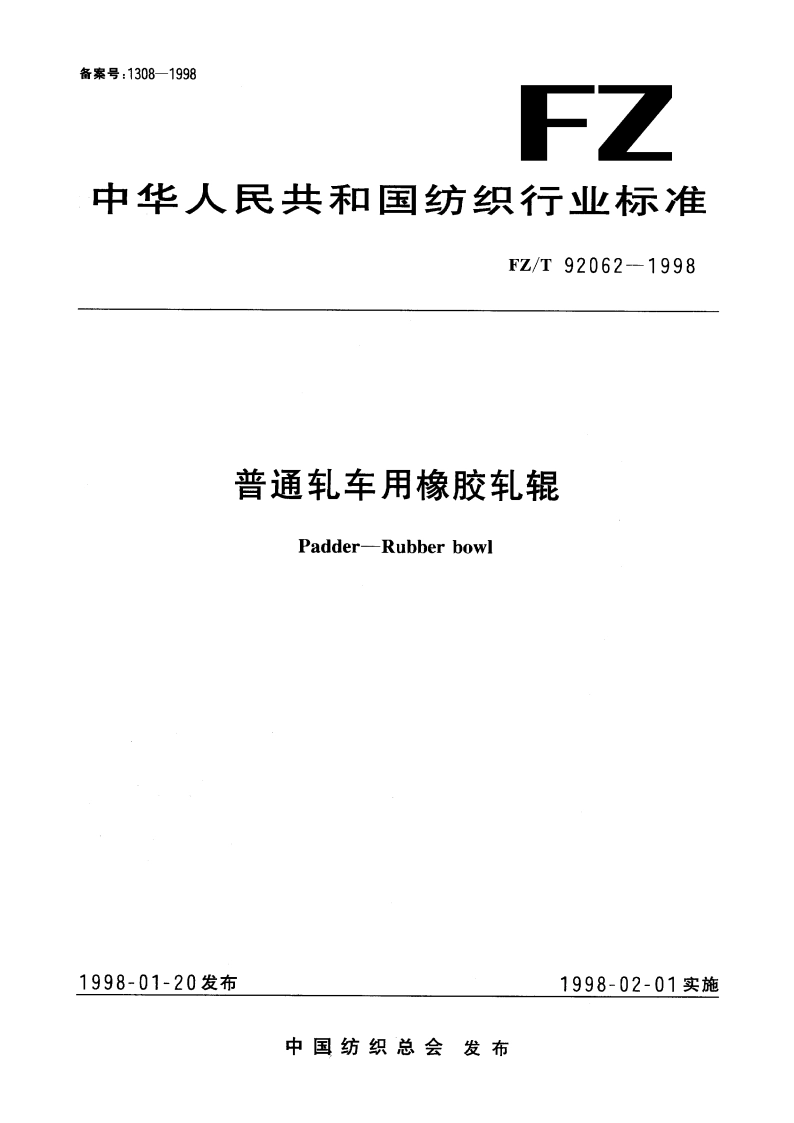

普通轧车用橡胶轧辊 FZT 92062-1998.pdf

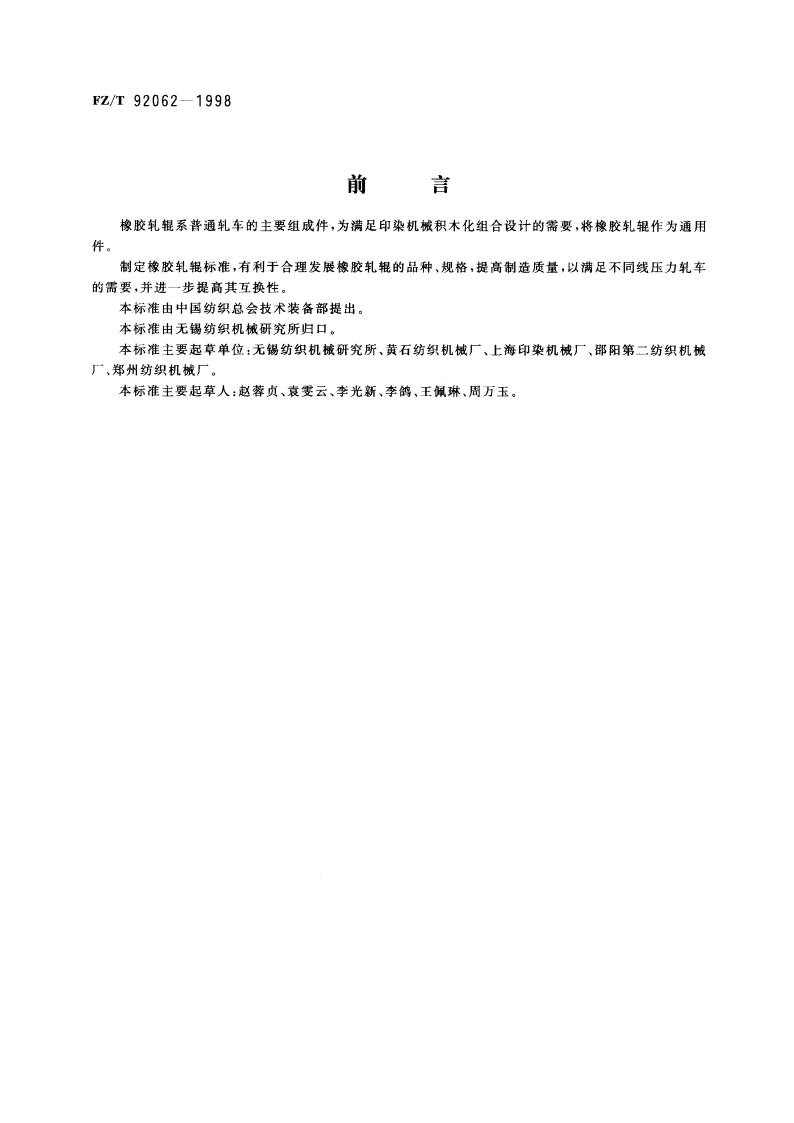

FZ/T92062-1998前言橡胶轧辊系普通轧车的主要组成件，为满足印染机械积木化组合设计的需要，将橡胶轧辊作为通用件。制定橡胶轧银标准，有利于合理发展橡胶轧银的品种、规格，提高制造质量，以满足不同线压力轧车的需要，并进一步提高其互换性。本标准由中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准主要起草单位：无锡纺织机械研究所、黄石纺织机械厂、上海印染机械厂、邵阳第二纺织机械厂、郑州纺织机械厂。本标准主要起草人：赵蓉贞、度雯云、李光新、李鸽、王佩琳，周万玉。FZ/T92062-19984.3橡胶层工作表面的粗糙度R值不大于3.2m。4.4橡胶轧辊表面质量应符合GB9895中0.3/1级.4.5轧辊工作表面的圆柱度见表2。4.6轧辊工作表面对安装轴颈的径向圆跳动公差值见表2。表2mm公称宽度6110020002000一28002800-3600列柱度0.050.080.12径向藏动公差值0.150.200.304.7许用剩余不平衡量的平衡质量等级按GB9239一88中G6.3级规定。4.8橡胶层与辊体芯粘合应牢固，不应有脱层与裂口现象。5试验方法5.1橡胶硬度测定按GB/T531的规定.5.2橡胶轧辊工作表面粗糙度用仪器检验或目测。5.3用V形铁支承轧辊轴承安装处，用百分表检测乳辊工作表面的径向圆跳动。5.4轧银圆柱度测定按GB1958的有关规定。5.5橡胶轧辊表面质量检测，按GB9895的有关规定5.6用静平衡检测方法测定轧辊的剩余不平衡量。57橡胶层与辊体芯结合强度测定按GB11211的规定执行。6检验规则6.1出厂检验6.1.1每根轧银需经制造厂质量检验部门检验，合格后附有产品质量合格证才能出厂，随主机出厂的产品，不单独签发合格证。6.1.2出厂检验项目4.2、4.3、4.4、4.5、4.6。6.1.3使用厂在到货6个月内，可按本标准内容进行复查，若有不符合本标准时，由制造厂负责处理。6.2型式检验6.2.1当产品符合ZBW90001一88中5.11.1.2条时进行型式检验。6.2.2检验项目4.14.8。7包装、运输、贮存7.1产品包装应符合GB9898和FZ90001的有关规定.7.2产品在运输过程中应按规定的位置起吊，包装箱应按规定的朝向放置，不得倾斜或改变方向，并避免阳光直射，禁止与油类及有机溶剂等接触，距热源2m之外。7.3胶辊贮存应符合GB9898的有关规定。7.4产品出厂后在良好防雨及通风的贮存条件下，包装箱内零件的防湖、防锈有效期为一年。
